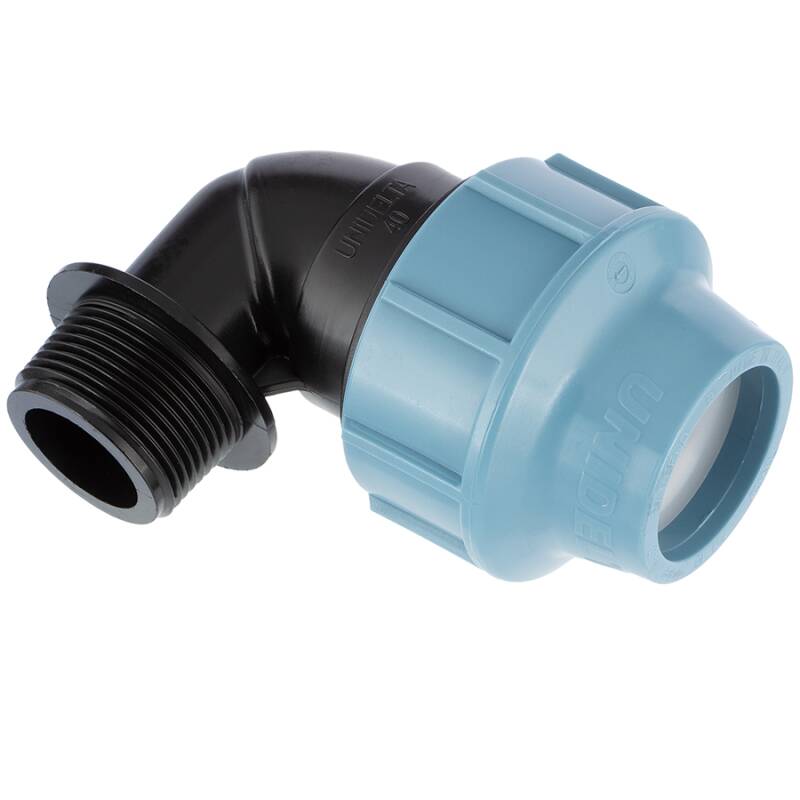

Raccordo a compressione gomito a 90° x filetto maschio, DVGW

Codice articolo: PP0410
Auswahl Steuerzone / Lieferland
a partire da
1,79 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.
Versione
B
d
G
H
L
L1
Peso
Tubi E-ø
Prezzo
Quantità
PP0410.020.020
20mm x 1/2"
46
20
1/2" (20,96mm)
86
60
16
51
20
1,79 €*
pz.:
PP0410.020.025
20mm x 3/4"
46
20
3/4" (26,44mm)
91
65
15
53
20
1,79 €*
pz.:
PP0410.025.020
25mm x 1/2"
51
25
1/2" (20,96mm)
96
75
15
80
25
2,18 €*
pz.:
PP0410.025.025
25mm x 3/4"
55
25
3/4" (26,44mm)
99
75
16
76
25
2,18 €*
pz.:
PP0410.025.032
25mm x 1"
55
25
1" (33,25mm)
100
80
16
83
25
2,18 €*
pz.:
PP0410.032.020
32mm x 1/2"
63
32
1/2" (20,96mm)
116
82
16
122
32
2,80 €*
pz.:
PP0410.032.025
32mm x 3/4"
63
32
3/4" (26,44mm)
116
87
18
118
32
2,80 €*
pz.:
PP0410.032.032
32mm x 1"
63
32
1" (33,25mm)
113
89
20
117
32
2,80 €*
pz.:
PP0410.032.040
32mm x 1 1/4"
63
32
1 1/4" (41,91mm)
119
89
23
129
32
2,80 €*
pz.:
PP0410.040.032
40mm x 1"
80
40
1" (33,25mm)
136
97
21
197
40
4,46 €*
PP0410.040.040
40mm x 1 1/4"
80
40
1 1/4" (41,91mm)
134
100
22
198
40
4,46 €*
pz.:
PP0410.040.050
40mm x 1 1/2"
80
40
1 1/2" (47,80mm)
140
111
25
210
40
4,46 €*
pz.:
PP0410.050.040
50mm x 1 1/4"
96
50
1 1/4" (41,91mm)
173
130
25
390
50
5,71 €*
pz.:
PP0410.050.050
50mm x 1 1/2"
96
50
1 1/2" (47,80mm)
171
125
26
375
50
6,10 €*
pz.:
PP0410.050.063
50mm x 2"
95
50
2" (59,61)
175
130
26
380
50
6,10 €*
pz.:
PP0410.063.050
63mm x 1 1/2"
116
63
1 1/2" (47,80mm)
210
145
23
644
63
8,48 €*
pz.:
PP0410.063.063
63mm x 2"
115
63
2" (59,61mm)
205
155
27
651
63
8,48 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemmringverschraubung Übergangswinkel 90° Klemme x Aussengewinde

DVGW geprüft für den Trinkwassereinsatz

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP Rohrgewinde R (konisch), nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
NBR
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Pikto
Zertifikat:
DVGW Qualitätslogo
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

Klemmringverschraubung aus PP Polypropylen - universell einsetzbar

Trinkwasserversorgung:
  • DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
  • Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
  • Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
  • unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen


verarbeiten von UNIDELTA 20mm - 40mm Klemmfittings

verarbeiten von DELTAONE 50mm - 110mm Klemmfittings

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
