Raccordo a compressione gomito a 90° x filetto maschio in ottone, DVGW
Descrizione
PP Klemmringverschraubung Winkel 90° Klemme x Aussengewinde Messingeinsatz Übergangsnippel
Die Verbindung zwischen den Welten. Professionelle, trennbare Anbindung von PE-Rohr auf Innengewinde Metall
Anschluss:
Klemme x Aussengewinde Messingeinsatz
Gewinde:
BSP
Rohrgewinde
G, Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.
Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
nicht selbstdichtend
, Abdichtung mit Teflonband o.ä.Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
):
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
max. 16 bar bei 20°C
Zulassung:
DVGW, KIWA, WRAS
Material:
PP Polypropylen, Messingeinsatz
O-Ring:
NBR
Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken
Farbe:
Schwarz, Überwurfmutter: Blau
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
Einsatzbereich:
Zertifikat:
DVGW geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.
Klemmringverschraubung aus PP Polypropylen - universell einsetzbar
Trinkwasserversorgung:
- DVGW geprüft für den Trinkwassereinsatz
Bewässerung:
- Landwirtschaft, Gärtnerei & Gartenbau, Weinberge
Besprengung:
- Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze
Industrie:
- Wasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz
Qualität:
- Wetter, UV- und Ozonbeständig, hervorragende, wartungsfreie Korrosionsbeständigkeit
Preis/Leistung:
- unser Markenprodukt mit hervorragendem Preis-/Leistungsverhältnis
DOWNLOAD DVGW Prüfzeugnis Unidelta
DOWNLOADKWT Prüfzeugnis Unidelta
DOWNLOADRoHS Bestätigung Unidelta
DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen
verarbeiten von UNIDELTA 20mm - 40mm Klemmfittings
verarbeiten von DELTAONE 50mm - 110mm Klemmfittings
Festziehen der Überwurfmutter mit Spezialschlüssel
Unsere Empfehlung
Fast jeder Hersteller von Klemmfittings bietet ebenso einen Motageschlüssel zum Festziehen der Überwurfmuttern an.
Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.
Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.
Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.

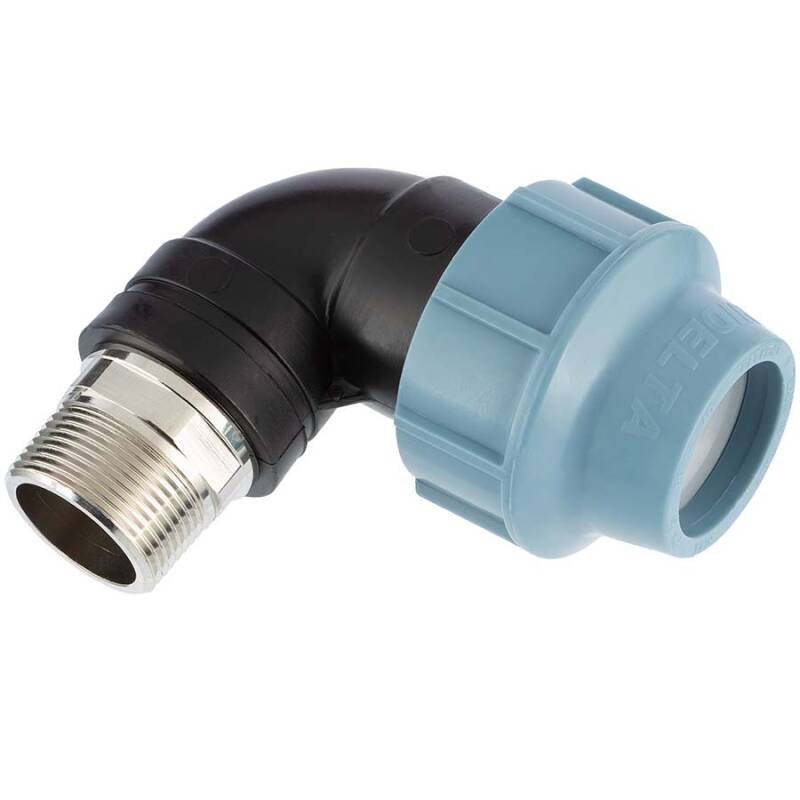

PE-Rohr Übergangswinkelverschraubung aus Polypropylen auf Aussengewinde Messing verchromt
Diese Übergangswinkelverschraubung aus Polypropylen für PE-Rohr des Herstellers Unidelta ermöglicht eine Verbindung zwischen einem PE-Rohr und einem Metallinnengewinde. Das PE-Rohr wird in die Klemmverschraubung eingeschoben und festgeschraubt. Beachten Sie bitte hierzu unsere Verarbeitungshinweise für PP Klemmfittings.Das Gewinde ist nicht selbstdichtend und muss mit einem Gewindedichtmaterial abgedichtet werden. Hierzu können Sie Teflonband, Teflonfaden aber ebenso Hanf oder Flachs einsetzen
Der PE-Winkel mit einem Aussengewinde aus verchromten Messing ist zertifiziert für den Einsatz bei Trinkwasser sowie nährende Flüssigkeiten nach DVGW, KIWA und WRAS.
Für alle PE-Rohr aus PEHD, PELD, PE40, PE80 und PE100 kann die Klemmmuffe der Übergangsverschraubung verwendet werden. Mit einem PE-Rohr der Qualität PE100 erreichen Sie in Verbindung mit dieser Klemmverschraubung einen max. Arbeitsdruck von PN 16 bar bei 20°C Wassertemperatur.
Sie finden in unserem Webshop PVC-Welt.de die höchste Qualitätsstufe PE-Rohr PE100 - SDR11 - PN16 bar
