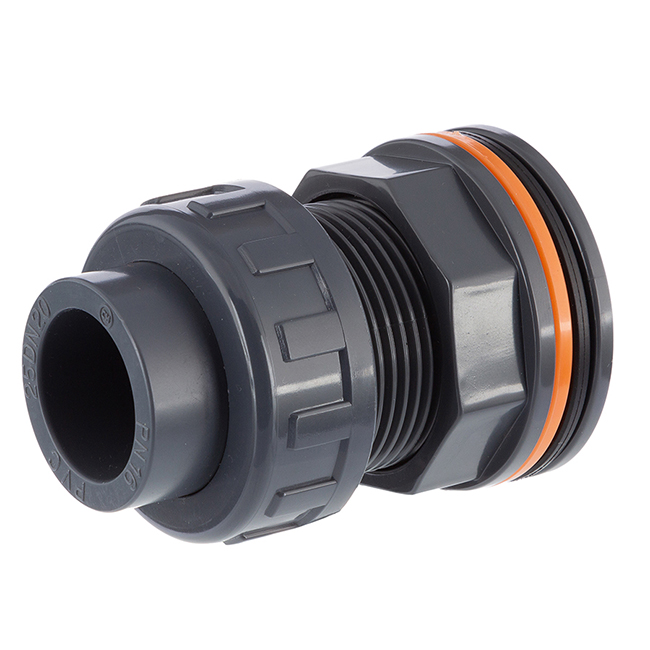

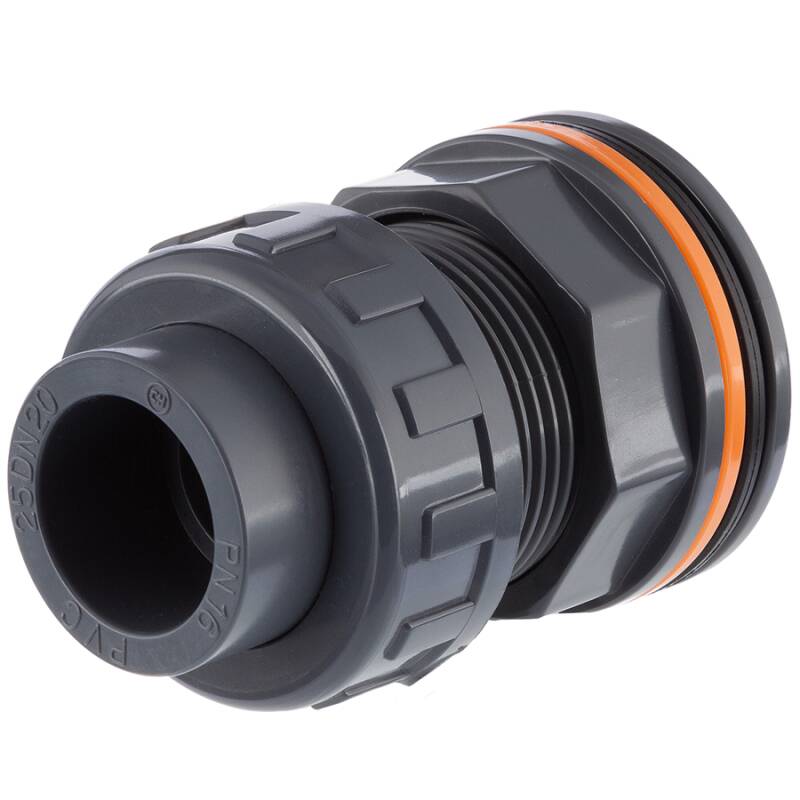

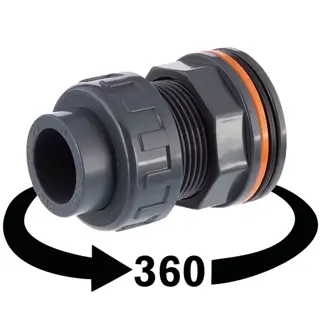

Raccordo per serbatoio con bocchettone in PVC-U
11,64 €

compr. 19% IVA, più Spedizione

Codice articolo: AF0826

Cod. Art. Versione Prezzo Quantità
AF0826.025.016 3/4" x 16mm 11,64 €*
AF0826.032.020 1" x 20mm 12,03 €*
AF0826.040.025 25mm x 1 1/4" 15,33 €*

compr. 19% IVA, più Spedizione

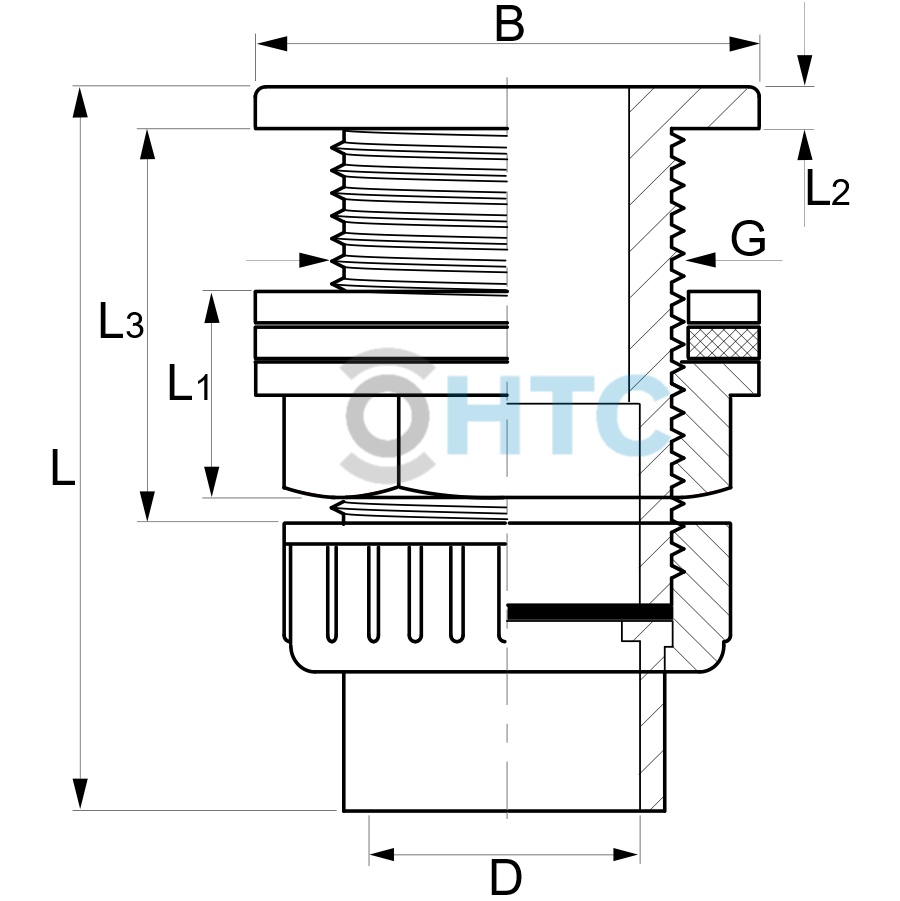

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Behälteranschluß mit Verschraubung, Klebemuffe

Behälteranschluss ,it Verschraubung Klebemuffe

Behälteranschluss mit Verschraubung, Klebemuffe


  • ideal im Behälter- bzw. Tankboden für die (fast) Komplettentleerung
  • flacher Auslauf
  • Anschluss des Rohrsystems mittels 2/3 Verschraubung mit Klebemuffe
  • mit Einschränkung Nutzung des Aussengewindes z.B. zum Aufschrauben einer Schlauchtülle mit Überwurfmutter
  • Rohrleitungssystem trennbar vom Behälteranschluss ohne Demontage der Tankdurchführung
Anschluss:
2/3 Verschraubung mit Klebemuffe
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Verarbeitungstipp: Fixieren Sie den flachen Auslauf am Boden des Behälters im Silikonbett o.ä. Dies hilft einerseits zum Ausgleich bei kleinsten Unebenheiten im Behälterboden und gleichzeitig wird hiermit eine perfekte Abdichtung erzielt. Die Überwurfmutter mit der Flachdichtung verwenden Sie von der gegenüberliegenden Seite zur Fixierung und wischen überflüssiges Silikon mit einem fusselfreiem Tuch weg. Nach der Trockenzeit des Silikons (24h) kann die Tankdurchführung mit flachem Auslauf genutzt werden.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Behälteranschluss mit Verschraubung, 2fach Klebemuffe

Die Verschraubung bei diesem Behälteranschluss ermöglicht die Demontage bzw. die Trennung des Rohrsystems ohne den Behälteranschluss vom Behälter trennen zu müssen. Der Behälteranschluss mit Verschraubung aus Hart-PVC (PVC-U) von VDL - Van de Lande BV hat Bohrungen im Sechskantkopf, so dass der Behälter bis auf eine geringe Höhe leerlaufen kann.
