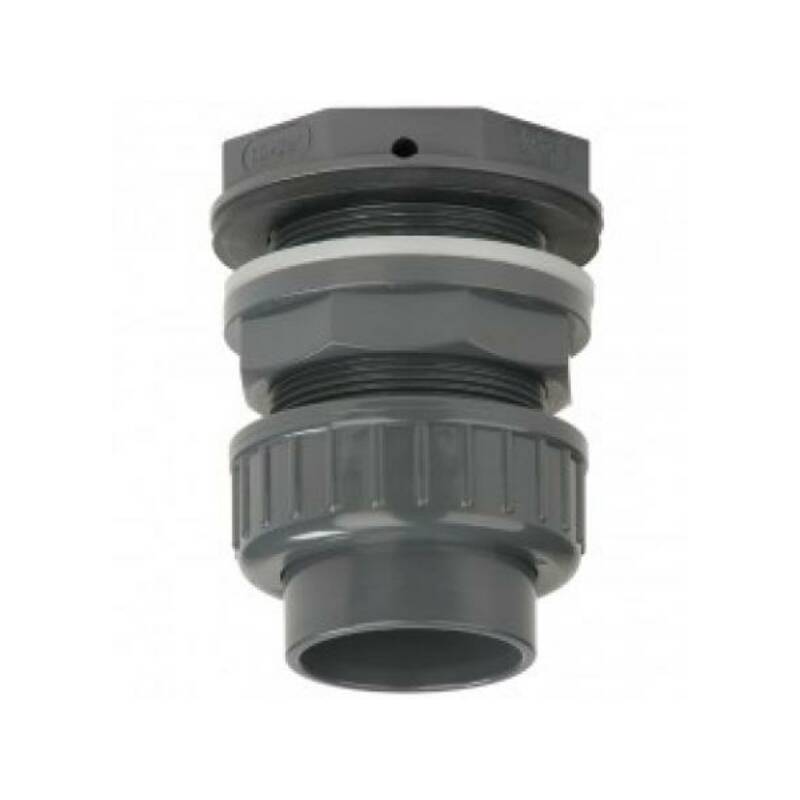

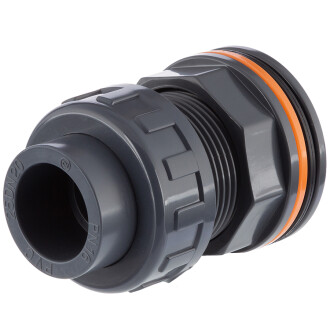

U-PVC tank connector with union
10,42 €

including 19% VAT., plus shipping

Item number: AF0826.

Item no. Variation Price Quantity
AD845 16mm x 3/4"-16mm 10,42 €*
AF0826.032.020 20mm x 1"-20mm 12,61 €*
AD848 32mm x 1 1/2"-32mm 25,30 €*
AF0826.063.040 40mm x 2"-40mm 42,89 €*
AF0826.070.050 50mm x 2 1/4"-50mm 59,20 €*
AF0826.080.063 63mm x 2 3/4"-63mm 70,66 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Behälteranschluß mit Verschraubung, 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung zum Behälter durch Flachdichtung
Gewinde Überwurfmutter:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung durch Flachdichtung
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Tipp: Idealerweise setzen Sie die Flachdichtung auf der Seite des Behälters mit der Flüssigkeit. Die Mindestbohrung gibt das Maß "G" vor. Je größer Ihre Bohrung, um so sorgfältiger sollte Ihre Abdichtung durchgeführt werden. Generell sollte die Abdichtung mit Sanitärsilikon o.ä. unterstützt werden. Diese Form der Abdichtung ist relativ leicht zu bewerkstelligen und sicher vor Leckage. Bei Demontage ist der Silikonfilm leicht mit einem Messer vom Behälter zu trennen.

DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Behälteranschluss mit Verschraubung, 2fach Klebemuffe

Die Verschraubung bei diesem Behälteranschluss ermöglicht die Demontage bzw. die Trennung des Rohrsystems ohne den Behälteranschluss vom Behälter trennen zu müssen. Der Behälteranschluss mit Verschraubung aus Hart-PVC (PVC-U) von VDL - Van de Lande BV hat Bohrungen im Sechskantkopf, so dass der Behälter bis auf eine geringe Höhe leerlaufen kann.
