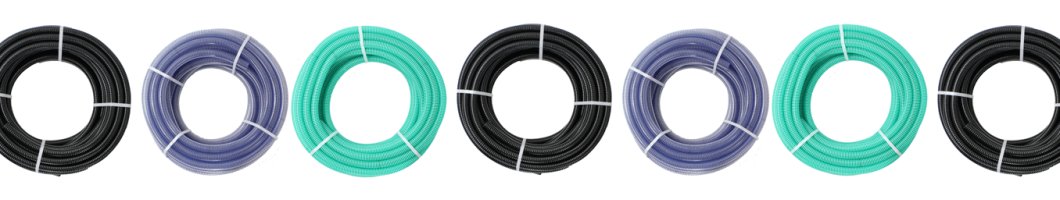

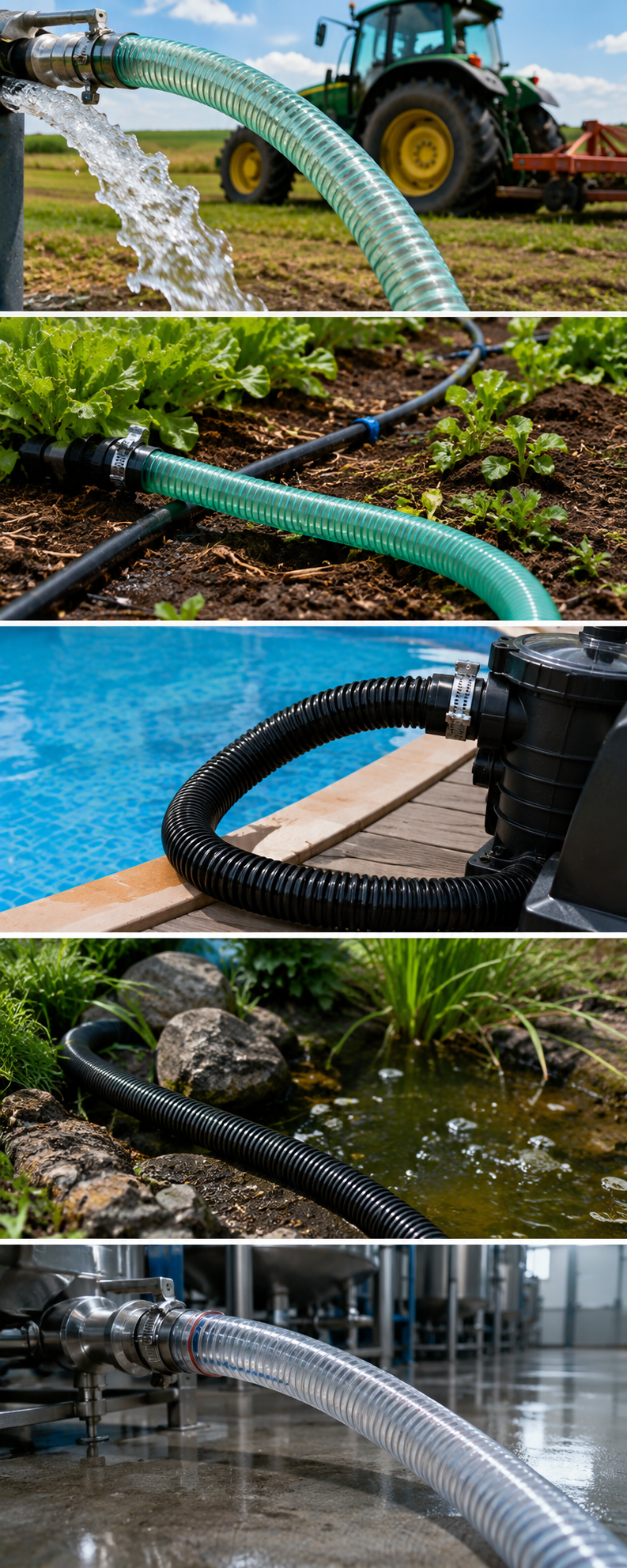

Der Saug- und Druckschlauch kann auf der Saugseite und auf der Druckseite* einer Pumpe eingesetzt werden. Saug- und Druckschlauch können nur für niedrige Druckstufen verwendet werden. Die eingegossene Hart-PVC Spirale gibt dem Schlauch die Stabilität und auch die Möglichkeit im angegebenen Biegeradius verlegt zu werden und so kann der Schlauch auf die gesamte Verlegelänge in einem gleichbleibenden Querschnitt ausgelegt werden. Die fehlende Quervernetzung wie z.B. bei einem vernetzten Schlauch (Gartenschlauch) oder einem Gewebeschlauch reduziert die Anwendungsmöglichkeit für geschlossene unter Druck stehende Systeme. Idealerweise wird der Schlauch so eingesetzt, dass der Auslauf geöffnet ist wie z.B. im Pool- und Teichbau oder als reiner Verbindungsschlauch innerhalb eines geschlossenen Systems mit niedrigem Druck (Maschinenkühlsystem, Druckmaschine, Landwirtschaft, kommunale Fahrzeuge).
Verwenden Sie eine Pumpe, welche einen definierten Druck aufbaut sind die Maximalwerte hierzu zu beachten. Der Schlauch kann hier innerhalb der angegebenen Range als Ansaug- oder Druckschlauch innerhalb eines offenen Systems eingesetzt werden.

* Spiralverstärkte Schläuche sind nicht geeignet für geschlossene Systeme unter Dauerdruck oder kurzzeitigem hohen Druck - hier sind vernetzte Schläuche einzusetzen.
Die max. Bar bezieht sich auf die maximale Pumpenleistung und nicht auf die maximale Belastungsgrenze des Schlauches.
Der Schlauch kann als Saugschlauch (Ansaugseite der Pumpe) oder als Druckschlauch (Druckseite der Pumpe) innerhalb offener Systeme oder Niederdrucksysteme (Druckmaschinen, Kommunalfahrzeuge, Landwirtschaftsmaschinen) verwendet werden.

Die Zollangaben auf dem Gartenschlauch bezeichnen den Innendurchmesser des Schlauchs. Korrekt ist die Angabe nach EN ISO 6708 durch die Bezeichnung DN (engl. Diameter Nominal). Darauf folgt eine dimensionslose Zahl, die ungefähr dem Innendurchmesser in Millimetern entspricht.

Wichtig bei einem Saug- und Druckschlauch: der Innendurchmesser.

Ein Beispiel: Der Schlauch hat einen Innendurchmesser von 25mm (1" Schlauch), dann benötigen Sie einen Schlauchtülle von 25mm Aussendurchmesser. Die Tülle wird in den Schlauch eingeschoben und mittels einer Schlauchklemme fixiert.

Für die Schlauchklemme ist der Aussendurchmesser des Schlauchs maßgeblich. Hat z.B. der Schlauch ein Aussenmaß von ca. 32,6mm, so muß die Schlauchklemme mind. 32,6mm umspannen. Ein ideales Schlauchklemmenmaß für diesen Anwendungsfall wäre 25 - 40mm.

Der Schlauch kann innerhalb eines Poolkreislaufes ohne Bedenken eingesetzt werden. Er ist Clor-, Ozon- und salzwasserbeständig. In der schwarzen Version ist er nicht durchscheinend und es können sich keine Algen bilden.

Hierfür ist der Innendurchmesser wichtig. Hat Ihr Schlauch einen Innendurchmesser von 32mm, dann kann der Schlauch mit einer Schlauchtülle 32mm verbunden werden. Zur Absicherung verwenden Sie eine Schlauchschelle.

Schlauchtüllen gibt es aus Kunststoff als PVC-U Schlauchtülle oder in vielen Variationen aus PP (Polypropylen) Schlauchtüllen aus Kunststoff: PVC-U, PP, POM: Schlauchtüllen aus Kunsstoff
Die Bandbreite von PVC-U Schlauchtüllen reicht von 4mm bis 60mm.

Schlauchtüllen aus Messing:
Schlauchtüllen aus Messing mit Aussengewinde bieten wir in einer einmalig weiten Range von 4mm bis 102mm an, so dass hiermit jeder Schlauch angebunden werden kann.

Schlauchtüllen aus Edelstahl AISI316 V4A: Schlauchtüllen aus Edelstahl
Schlauchtüllen aus Edelstahl V4A gibt es von 6mm bis 51mm (2" Schlauch).

Eine Besonderheit ist die Anbindung des Saug- und Druckschlauches mittels Klemmkupplungen für Schlauch.
Professionell und jederzeit trennbar: Klemmkupplungen für Schlauch

Zur Anbindung von Saug- und Druckschlauch mit eingegossener Kunststoffspirale ebenso geeignet ist das Kamlock Hebelarmkupplungssystem, falls die Verbindung immer wieder getrennt werden soll oder muss.

Kamlock Hebelarmkupplung aus PP Polypropylen

Kamlock Hebelarmkupplung aus Edelstahl V4A

Das im deutschsprachigem Raum weit verbreiteste System bei Feuerwehren ist die Storz Kupplung. Deshalb ist das Storz-Kupplungssystem umgangssprachlich auch als Feuerwehrkupplung bekannt. Die Storz-Kupplung wird nicht untereinander verschraubt, sondern die Verbindung erfolgt nach dem Prinzip eines Bajonett-Verschlusses. Dabei greifen die Klauen (fachsprachlich: Knaggen) in entsprechende Konturen der Gegenkupplung ein und werden dort durch eine 120° Drehung der beiden Halbkupplungen verbunden oder wieder gelöst. Der Knaggenabstand bestimmt auch, welche Kupplungen untereinander kombinierbar sind. Hochwertige Aluminiumkupplungen sind geschmiedet und nicht gegossen. Storz Kupplungssystem

Der Saug- und Druckschlauch kann z.B. im Teichbereich im Kies vergraben werden, um die Optik Ihrer Anlage nicht zu stören. Für eine tiefere unterirdische Verlegung, z.B. auf Frosttiefe sind Leerrohre zum Schutz vor äußerem Druck zu verwenden. Oberirdisch ist der Schlauch ohne Einschränkung zu verwenden.

Der Saug- und Druckschlauch hat eine eingegossene harte PVC-Spirale, welche unter Druck kaum oder wenig nachgibt. Neben dem richtigen Aussendurchmesser der Tülle ist der Einsatz der richtigen Schlauchschelle elementar für die Abdichtung.

Die ideale Abdichtung zur Tülle findet zwischen der Spirale statt, deshalb kann eine breite Schelle nicht optimal eingesetzt werden, eine Panzerschlauchschelle empfinden wir für ungeeignet für einen Saug- und Druckschlauch.

Wir empfehlen den Einsatz von 2 schmalen Schlauchschellen pro Tülle, so kann die Schelle bei richtiger Platzierung zwischen der Spirale optimal abdichten.

Der Einsatz von Drahtschellen wäre zwar noch besser, hier besteht aber die Gefahr der Verletzung des Schlauchmaterials aus Weich-PVC.
