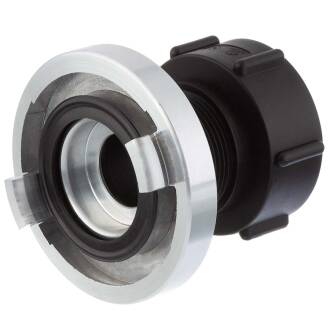

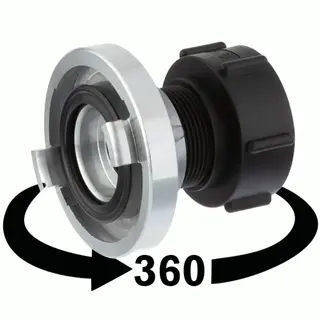

Storz Kupplung Übergang auf IBC Anschluss

Artikelnummer: ST0206
ab
8,71 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

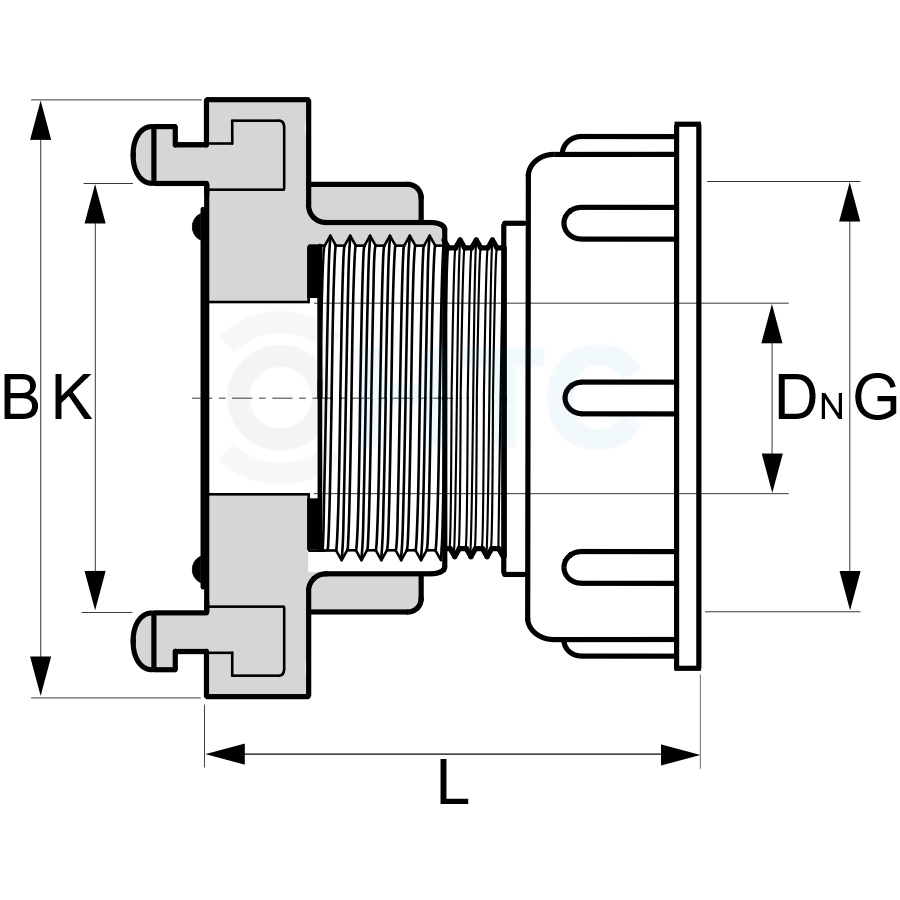

Varianten

Produktbild
Artikel-Nr.
Variante
B
DN
G
K
L
Preis
Menge
Storz Kupplung Übergang auf IBC Anschluss, 25 D auf S60*6
ST0206.060.025
25-D auf S60*6
55
18
S60*6
31
80
8,71 €*
Stk.:
Storz Kupplung Übergang auf IBC Anschluss 52 C auf S60*6
ST0206.060.050
52-C auf S60*6
97,5
38
S60*6
66
85,5
10,09 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Storz Kupplung Übergang auf IBC Anschluss

Anschluss:
Übergang Storz auf S60*6
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 6 bar bei 20°C Medium Wasser
Material:
Aluminium | IBC Anschluss PP Polypropylen faserverstärkt
Dichtung Storz:
NBR
Dichtung IBC Anschluss:
PU-Schaum Flachdichtung
  • IBC Container Anschluss S60*6 (passend zu 90% aller IBC Container)
  • Erweiterung auf S100*8 IBC-Anschlussgröße mit Artikel IB0003.100.M60

Einsatzbereich

  • kein Verdrehen des Schlauches beim Kuppeln, da die Schlauchtülle drehbar im Kupplungsteil gelagert ist
  • einsetzbar für die unterschiedlichsten professionellen Schlauchverbindungen bei Feuerwehr, Landwirtschaft, Bauindustrie, Industrie, Katastrophenschutz, professionellen Privateinsatz usw.

Anwendung

  • zum Anschluss oder Verbinden von Schläuchen
  • schnelles Verbinden und Lösen durch 120° Drehung des Bajonett-Verschlusses
Storz Knaggenabstand

Knaggenabstand

Kupplung
Abstand
D
31 mm
C
66 mm
B
89 mm
A
133 mm

Dichtung für Saug- und Druckanwendung: Bedingt durch die hochwertige Saug- und Druckdichtung wird bei größeren Dimensionen die reine Handkraft nicht mehr zum Lösen und Schließen des Bajonett-Verschlusses ausreichen und es werden Kupplungsschlüssel o.ä. benötigt..

IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
