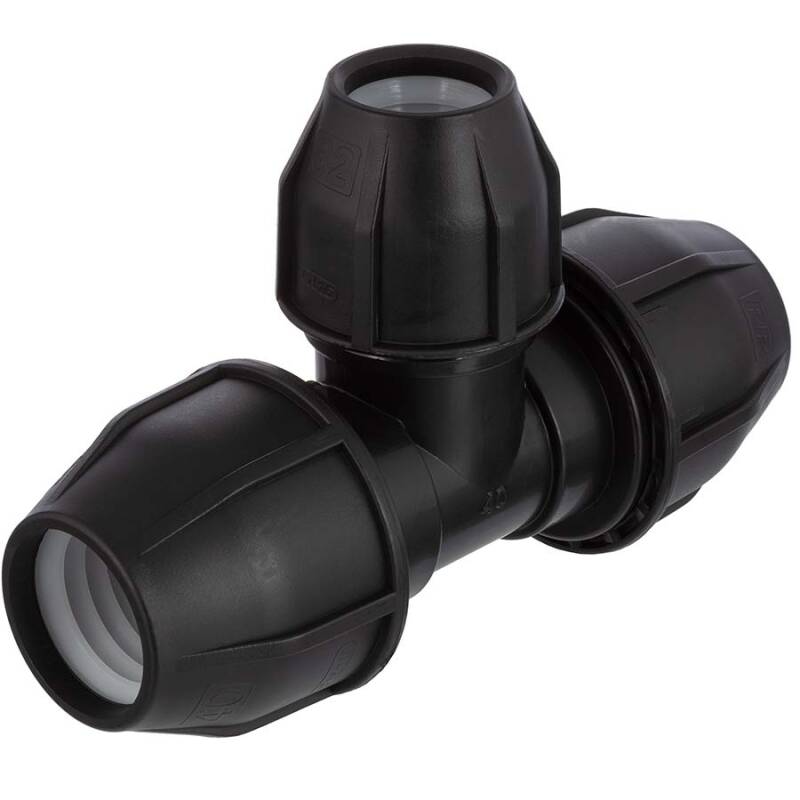

Tee ridotto a 90° raccordo a compressione

Codice articolo: PZ0503
Auswahl Steuerzone / Lieferland
a partire da
0,11 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
B
B1
d
d1
E
E1
L
L1
Tubi E-ø
Prezzo
Quantità
T-Stück 90° reduziert 3fach Klemme 25 x 20mm
PZ0503.025.020
25 x 20mm
57
53
25
20
55
46
149
70
25 x 20
2,89 €*
pz.:

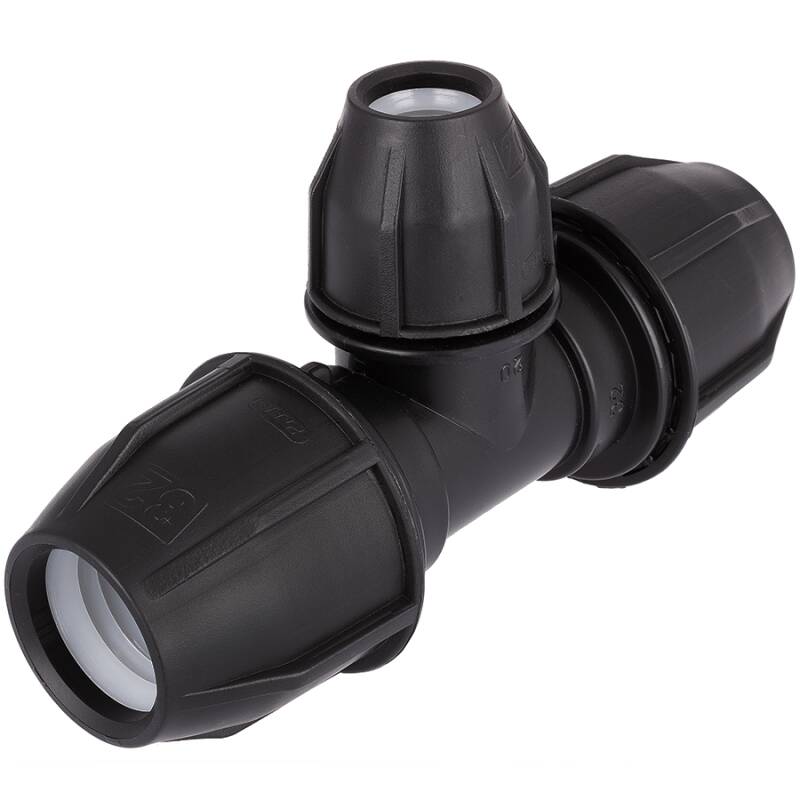

T-Stück 90° reduziert 3fach Klemme 32 x 20mm
PZ0503.032.020
32 x 20mm
65
57
32
20
62
45
173
77
32 x 20
3,07 €*
pz.:
T-Stück 90° reduziert 3fach Klemme 32 x 25mm
PZ0503.032.025
32 x 25mm
61
56
32
25
62
55
175
77
32 x 25
3,21 €*
pz.:
T-Stück 90° reduziert 3fach Klemme 40 x 25mm
PZ0503.040.025
40 x 25mm
78
61
40
25
78
55
202
84
40 x 25
5,09 €*
pz.:
T-Stück 90° reduziert 3fach Klemme 40 x 32mm
PZ0503.040.032
40 x 32mm
76
65
40
32
77
64
202
133
40 x 32
5,16 €*
pz.:
T-Stück 90° reduziert 3fach Klemme 50 x 40mm
PZ0503.050.040
50 x 40mm
95
77
50
40
94
77
244
165
50 x 40
8,13 €*
pz.:
T-Stück 90° reduziert 3fach Klemme 63 x 50mm
PZ0503.063.050
63 x 50mm
98
85
63
50
110
86
265
121
63 x 50
13,21 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 20mm
PZ0503.DIC.020
Ersatzdichtung 20mm
---
---
20
---
---
---
---
---
20
0,11 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 25mm
PZ0503.DIC.025
Ersatzdichtung 25mm
---
---
25
---
---
---
---
---
25
0,14 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 32mm
PZ0503.DIC.032
Ersatzdichtung 32mm
---
---
32
---
---
---
---
---
32
0,23 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 40mm
PZ0503.DIC.040
Ersatzdichtung 40mm
---
---
40
---
---
---
---
---
40
0,37 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 50mm
PZ0503.DIC.050
Ersatzdichtung 50mm
---
---
50
---
---
---
---
---
50
0,55 €*
pz.:
Tee ridotto a 90° raccordo a compressione Ersatzdichtung 63mm
PZ0503.DIC.063
Ersatzdichtung 63mm
---
---
63
---
---
---
---
---
63
0,70 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PP Klemmringverschraubung T-Stück reduziert, 3fach Klemme

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
3fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
EPDM
Farbe:
Schwarz, Überwurfmutter: Schwarz

Unsere Empfehlung

Spannriemen

Festziehen der Überwurfmutter mit Spezialschlüssel

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an. Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert. Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen. Bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt in Küche und Werkstatt einsetzbar.

Technische Datenblätter und Zusatzinformationen zum Herunterladen

DOWNLOADRoHS Konformitätserklärung HTC
DOWNLOAD Verarbeiten von PP Klemmfittings
DOWNLOAD Die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD Chemische Beständigkeit von Kunststoffen
