Variants

Product picture
Item no.
Variation
B
B1
d
d1
E
E1
L
L1
Pipe O-ø
Price
Quantity
T-Stück 90° reduziert 3fach Klemme 25 x 20mm
PZ0503.025.020
25 x 20mm
57
53
25
20
55
46
149
70
25 x 20
2,89 €*
pc.:
T-Stück 90° reduziert 3fach Klemme 32 x 20mm
PZ0503.032.020
32 x 20mm
65
57
32
20
62
45
173
77
32 x 20
3,07 €*
pc.:

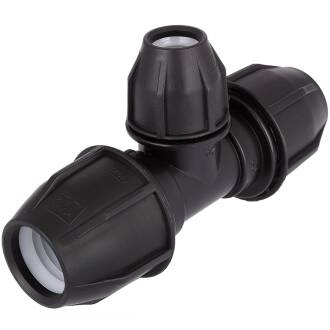

T-Stück 90° reduziert 3fach Klemme 32 x 25mm
PZ0503.032.025
32 x 25mm
61
56
32
25
62
55
175
77
32 x 25
3,21 €*
pc.:
T-Stück 90° reduziert 3fach Klemme 40 x 25mm
PZ0503.040.025
40 x 25mm
78
61
40
25
78
55
202
84
40 x 25
5,09 €*
pc.:
T-Stück 90° reduziert 3fach Klemme 40 x 32mm
PZ0503.040.032
40 x 32mm
76
65
40
32
77
64
202
133
40 x 32
5,16 €*
pc.:
T-Stück 90° reduziert 3fach Klemme 50 x 40mm
PZ0503.050.040
50 x 40mm
95
77
50
40
94
77
244
165
50 x 40
8,13 €*
pc.:
T-Stück 90° reduziert 3fach Klemme 63 x 50mm
PZ0503.063.050
63 x 50mm
98
85
63
50
110
86
265
121
63 x 50
13,21 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 20mm
PZ0503.DIC.020
Ersatzdichtung 20mm
---
---
20
---
---
---
---
---
20
0,11 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 25mm
PZ0503.DIC.025
Ersatzdichtung 25mm
---
---
25
---
---
---
---
---
25
0,14 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 32mm
PZ0503.DIC.032
Ersatzdichtung 32mm
---
---
32
---
---
---
---
---
32
0,23 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 40mm
PZ0503.DIC.040
Ersatzdichtung 40mm
---
---
40
---
---
---
---
---
40
0,37 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 50mm
PZ0503.DIC.050
Ersatzdichtung 50mm
---
---
50
---
---
---
---
---
50
0,55 €*
pc.:
Reducing tee 90° compression fitting Ersatzdichtung 63mm
PZ0503.DIC.063
Ersatzdichtung 63mm
---
---
63
---
---
---
---
---
63
0,70 €*
pc.:

incl. 19% VAT , plus shipping costs

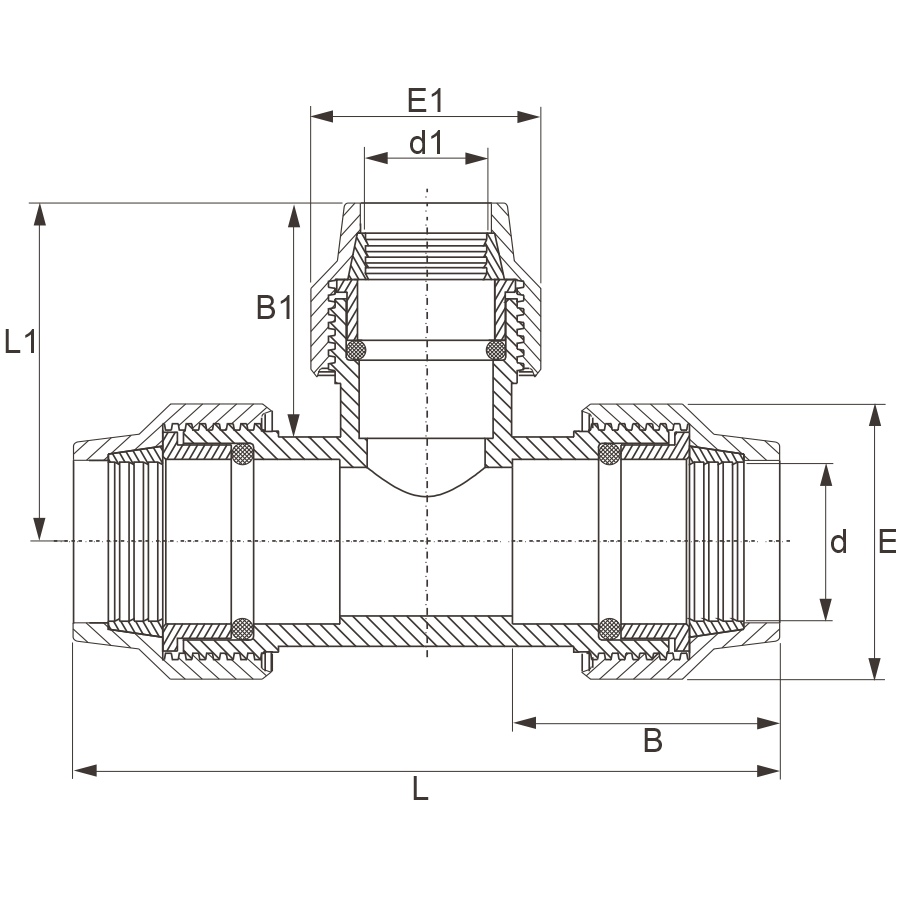

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

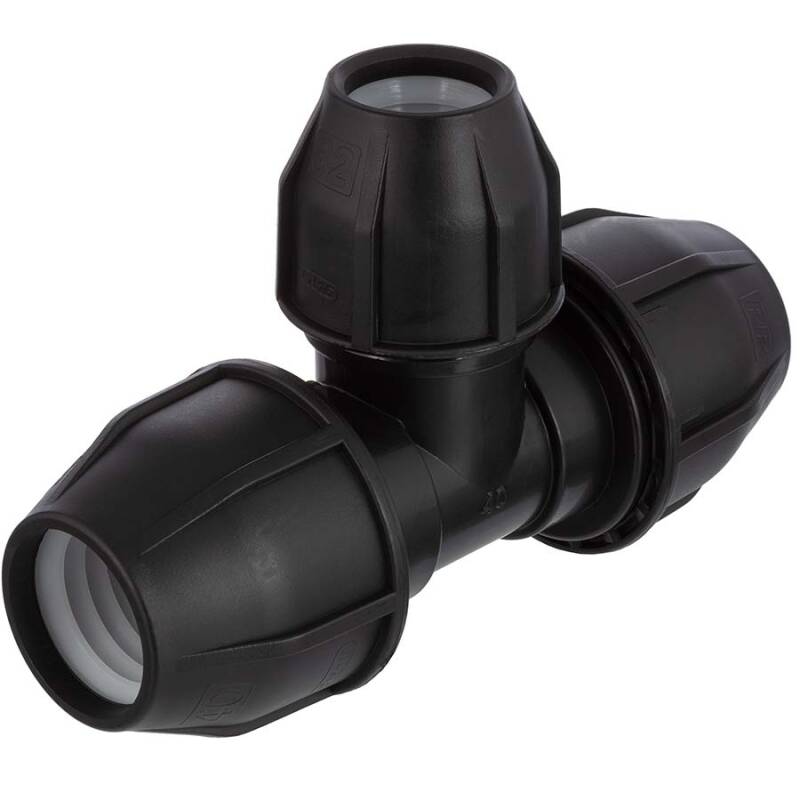

PP Klemmringverschraubung T-Stück reduziert, 3fach Klemme

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
3fach Klemme
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PP Polypropylen
O-Ring:
EPDM
Farbe:
Schwarz, Überwurfmutter: Schwarz

Unsere Empfehlung

Spannriemen

Festziehen der Überwurfmutter mit Spezialschlüssel

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an. Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert. Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen. Bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt in Küche und Werkstatt einsetzbar.

Technische Datenblätter und Zusatzinformationen zum Herunterladen

DOWNLOADRoHS Konformitätserklärung HTC
DOWNLOAD Verarbeiten von PP Klemmfittings
DOWNLOAD Die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD Chemische Beständigkeit von Kunststoffen
