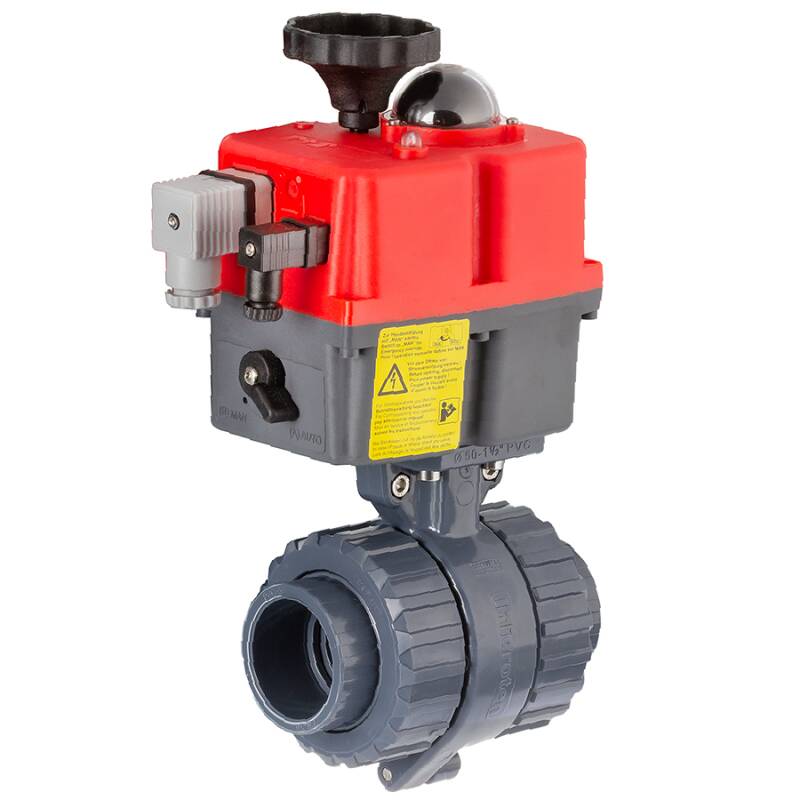

Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto
423,03 €

Codice articolo: AK0560

Foto prodotto Cod. Art. Versione Prezzo Quantità
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 20mm, 24-240 AC/DC AK0560.S20.020 20mm 423,03 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 25mm, 24-240 AC/DC AK0560.S20.025 25mm 424,22 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 32mm, 24-240 AC/DC AK0560.S20.032 32mm 434,83 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 40mm, 24-240 AC/DC AK0560.S20.040 40mm 435,87 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 50mm, 24-240 AC/DC AK0560.S20.050 50mm 447,06 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 63mm, 24-240 AC/DC AK0560.S20.063 63mm 462,97 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 75mm, 24-240 AC/DC AK0560.S35.075 75mm 595,83 €*
Valvola a sfera a 2 vie in PVC-U FPM con attuatore elettrico - manicotto 90mm, 24-240 AC/DC AK0560.S55.090 90mm 799,95 €*

compr. 19% IVA, più Spedizione

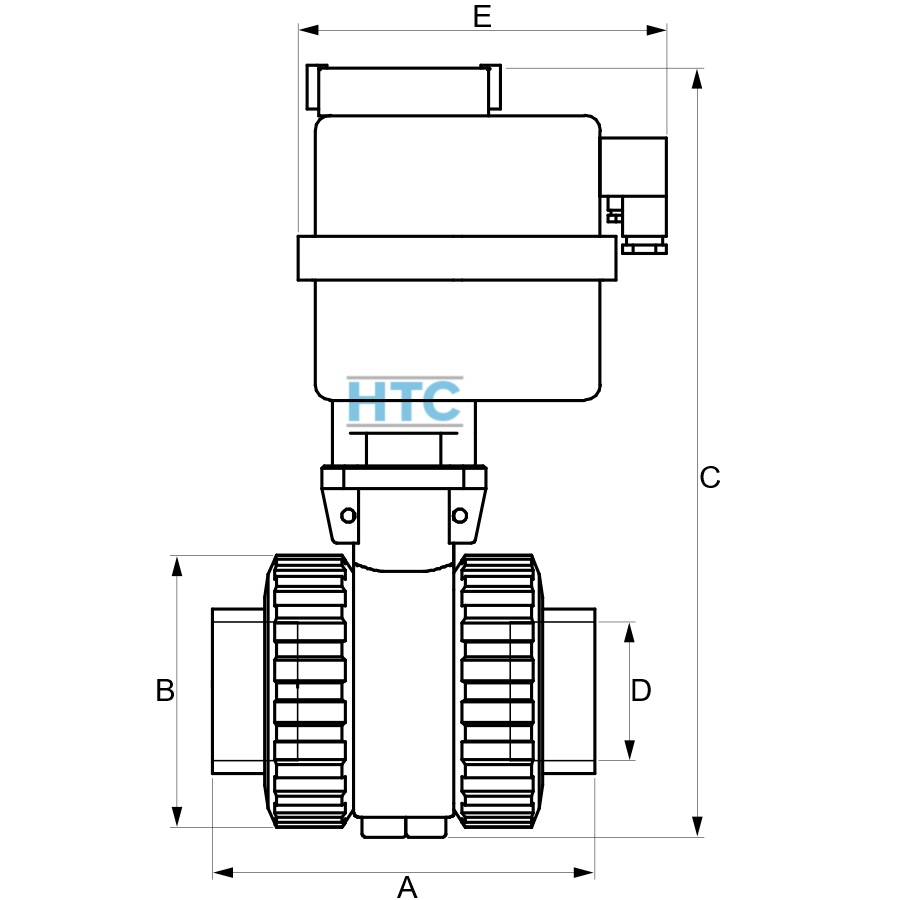

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.
Descrizione

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

FPM (Viton) O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
FPM (Viton)
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe FPM (Viton)
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

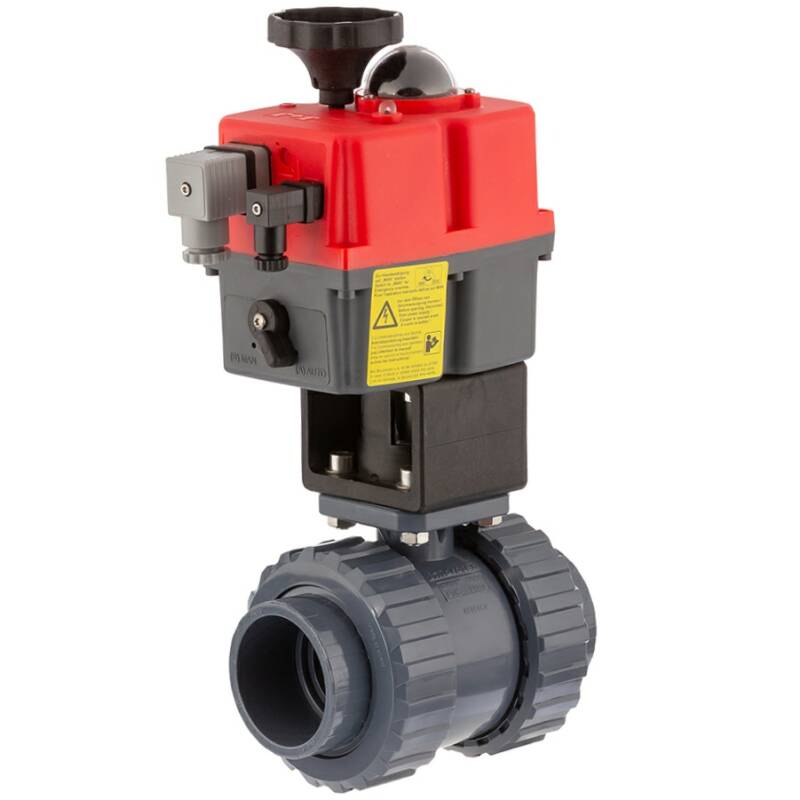

Hiweis: Der Adapter für die Stellantriebmontage Dimension 20mm - 50mm ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
