U-PVC 2 way ball valve FPM with electrical actuator - solvent socket

from
423,03 €
incl. 19% VAT , Free shipping
  • Available immediately
  • Available immediately
Variants

Product picture
Item no.
Variation
A
B
C
D
E
Stellantrieb Typ
Tension
Price
Quantity
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 20mm, 24-240 AC/DC
AK0560.S20.020
20mm
86
55
227
20
177
J+J S20, 20 Nm
24 - 240 AC/DC
423,03 €*
pc.:
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 25mm, 24-240 AC/DC
AK0560.S20.025
25mm
94
62
227
25
177
J+J S20, 20 Nm
24 - 240 AC/DC
424,22 €*
pc.:
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 32mm, 24-240 AC/DC
AK0560.S20.032
32mm
122
72
243
32
177
J+J S20, 20 Nm
24 - 240 AC/DC
434,83 €*
pc.:
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 40mm, 24-240 AC/DC
AK0560.S20.040
40mm
131
88
265
40
177
J+J S20, 20 Nm
24 - 240 AC/DC
435,87 €*
pc.:

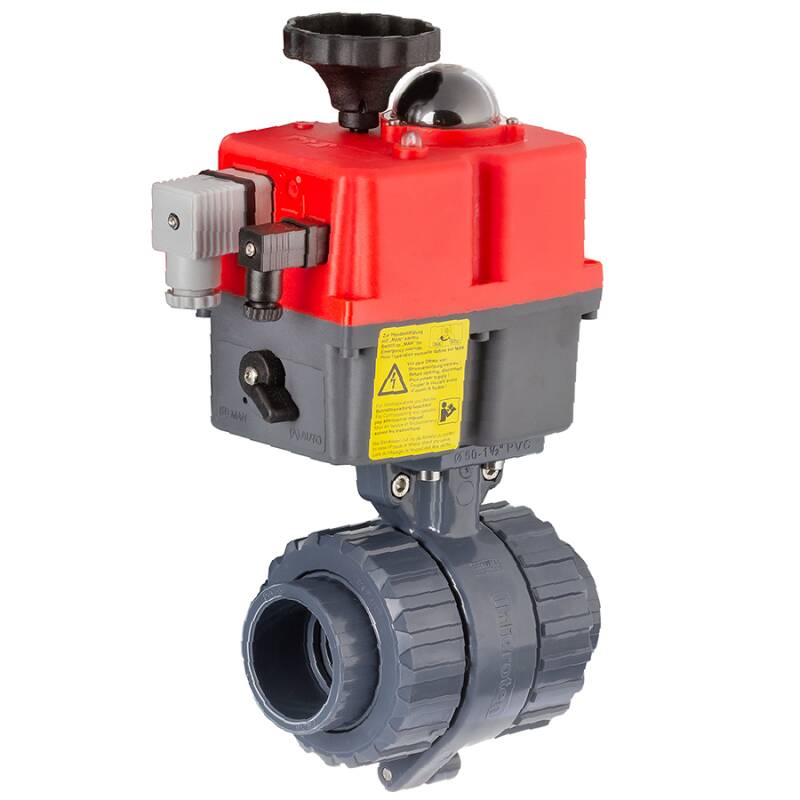

U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 50mm, 24-240 AC/DC
AK0560.S20.050
50mm
150
103
282
50
177
J+J S20, 20 Nm
24 - 240 AC/DC
447,06 €*
pc.:
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 63mm, 24-240 AC/DC
AK0560.S20.063
63mm
177
120
390
63
177
J+J S20, 20 Nm
24 - 240 AC/DC
462,97 €*
pc.:

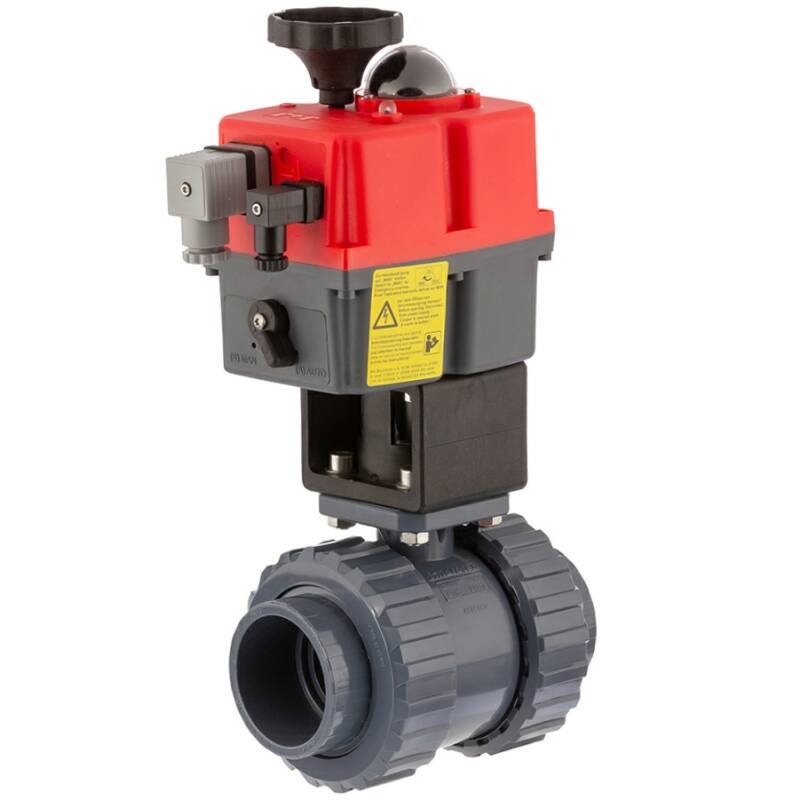

U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 75mm, 24-240 AC/DC
AK0560.S35.075
75mm
216
150
401
75
177
J+J S35, 55 Nm
24 - 240 AC/DC
595,83 €*
pc.:
U-PVC 2 way ball valve FPM with electrical actuator - solvent socket 90mm, 24-240 AC/DC
AK0560.S55.090
90mm
257
181
450
90
177
J+J S55, 55 Nm
24 - 240 AC/DC
799,95 €*
pc.:

incl. 19% VAT , Free shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn mit elektrischem Stellantrieb, Klebemuffe

FPM (Viton) O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
FPM (Viton)
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Einsatzbereich:


Der Kugelhahn:

  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 16 bar (240 psi) bei 20°C Medium Wasser bis 63mm
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser ab 75mm
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter

Der Stellantrieb:

  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Montage Instruktion: Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
