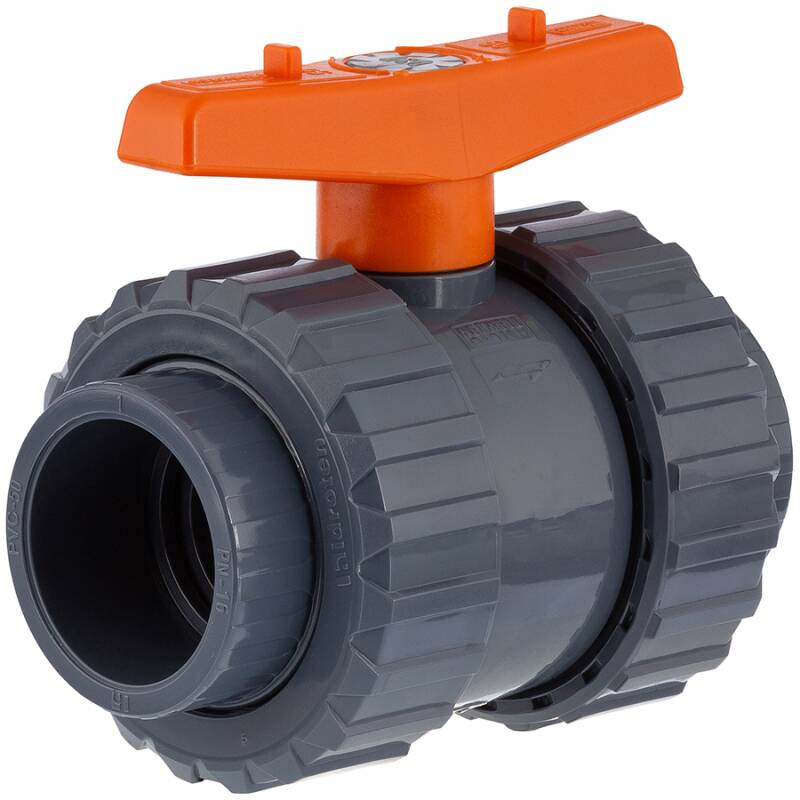

Valvola a sfera a 2 vie in PVC-U e Teflon/EPDM con manicotto WRAS acqua potabile

Codice articolo: AK0500
a partire da
11,16 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
  • disponibilità immediata
Varianti

Cod. Art.
Versione
B
D
D1
DN
H
L
L1
Prezzo
Quantità
AK0500.KM0.020
2fach 20mm
80
20
55
15
74
86
16
11,16 €*
pz:
AK0500.KM0.025
2fach 25mm
80
25
62
20
80
94
19
11,58 €*
pz:
AK0500.KM0.032
2fach 32mm
72
32
72
25
103
122
23
14,76 €*
pz:
AK0500.KM0.040
2fach 40mm
130
40
88
32
125
131
25
19,22 €*
pz:
AK0500.KM0.050
2fach 50mm
130
50
103
40
138
150
31
22,53 €*
pz:
AK0500.KM0.063
2fach 63mm
170
63
120
50
177
177
38
33,32 €*
pz:
AK0500.KM0.075
2fach 75mm
260
75
150
65
215
216
45
103,53 €*
pz:
AK0500.KM0.090
2fach 90mm
260
90
181
80
252
257
51
151,78 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Kugelhahn P.T.F.E. (Teflon), 2fach Klebemuffe

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter ist bei jedem Kugelhahn oder anderer Armatur nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Justierbarer Sicherheitsblock

AK0500 justierbarer Sicherheitsblock Detail 1

Schließen Sie den Kugelhahn und lösen die Überwurfmutter wie in der Abbildung gezeigt auf beiden Seiten des Kugelhahns.

AK0500 justierbarer Sicherheitsblock Detail 2

Ziehen Sie den Griff nach oben vom Kugelhahn ab und setzen diesen seitlich am Sicherheitsblock an und verwenden ihn nun als Schraubenschlüssel im Verschlussträger.

AK0500 justierbarer Sicherheitsblock Detail 3

Nach erfolgter Einstellung oder Nachjustage setzen Sie den Griff wieder auf den Kugelhahn.

AK0500 justierbarer Sicherheitsblock Detail 4

Setzen Sie die Armatur wieder ein und ziehen die Überwurfmuttern wieder fest. Fertig.

Technische Information

AK0500 justierbarer Schnittbild

  • 1. GFPP "bi-directional" Handgriff
  • 2. EPDM O-Ring
  • 3. Teflon (PTFE) Kugelsitz
  • 4. EPDM O-Ring
  • 5. PVC-U Achse/Schaft
  • 6. PVC-U Kugel
  • 7. EPDM Schließdichtung
  • 8. Schraubbarer Sicherheitsblock
  • 9. PVC-U Überwurfmutter
  • 10. PVC-U Einlegemuffe

Druckverlustkurve

AK0500 Druckverlustkurve

Betriebsdrehmoment

AK0500 Betriebsdrehmoment

Ersatzteile Kugelhahn Hidroten Serie AK0500

DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Durchdachte Details und Qualitätsmerkmale des PVC-U Kugelhahn von Hidroten Typ AK0500

bi-directional geformter Handgriff:
Der PVC-U Kugelhahn P.T.F.E. Teflon/EPDM 2fach Klebemuffe ist in der Kategorie "Profi" anzusiedeln. Herausragend in dieser Klasse sind der bi-directional geformte Handgriff, welcher durch seine Form und Länge ein leichtes und ergonomisches Betätigen ermöglicht.


Kugel und Zapfenloch poliert:
In einem zusätzlichen Arbeitsgang werden in der Produktion die Kugel und Zapfenloch poliert, was ein leichtgängiges Öffnen und Schließen ermöglicht.


justierbarer Sicherheitsblock:
Der justierbare Sicherheitsblock ist ein besonderes Feature: Das Griffstück dient gleichzeitig als Regulierschlüssel für den justierbaren Sicherheitsblock. Für die schnelle Anpassung des Dichtungsträgers zur Kugel. Der Druck der Überwurfmutter beim Zudrehen wird nicht auf die Kugel übertragen. Der Durchfluss ist in beide Richtungen möglich.
Auf Grund des Sicherheitsblock mit Schraubgewinde ist die Fließrichtung in beide Richtungen möglich.


P.T.F.E. Teflon Kugelsitz:
P.T.F.E. Teflon Kugelsitz. Im Vergleich zu HDPE ist P.T.F.E. - auch umgangssprachlich als Teflon der Firma DuPont bezeichnet - ein harter, höher belastbarer Kunststoff und gegen Kälte, Wärme und Chemikalien sehr beständig. Die glatte, wachsartige Oberfläche ist reaktionsträge und dadurch haftungsabweisend. Während bei einem Kugelsitz aus HDPE z.B. eine Fingernagelprobe deutlich sichtbar ist, wird dies bei Teflon kaum gelingen.


zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser:
Für alle PVC-U Fittings und Accessoires der Firma Hidroten liegt ein WRAS Zertifikat (Trinkwasser) vor.


sicheres Handling:
Auch in feuchter Umgebung  gibt die deutliche Aussenstruktur der Überwurfmutter festen Halt.
Der Sechskantansatz beim Einlegeteil mit Innen- und Aussengewinde ermöglicht den Einsatz von Schraubenschlüsseln o.ä. für eine sichere Fixierung,
