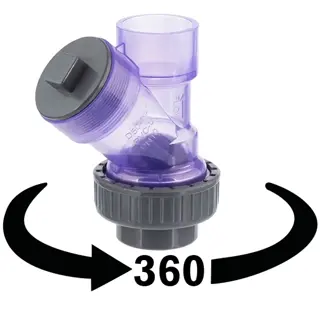

Valvola di non ritorno inclinata a sfera monoghiera in PVC-U - trasparente

Codice articolo: AK0881
a partire da
13,52 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
UNE-EN-12050-4 Certifikation für die Verwendung mit Abwässern mit oder ohne Fäkalien.

Wichtiger Hinweis

Einbaulage ausschließlich senkrecht (stehend) wie abgebildet!
  • disponibilità immediata
Varianti

Cod. Art.
Versione
A
B
C
D
L
Prezzo
Quantità
AK0881.000.020
20mm
91
54,5
35
20
99
13,52 €*
pz:
AK0881.000.025
25mm
104
59,5
42
25
107
19,05 €*
pz:
AK0881.000.032
32mm
117
69
51
32
125
24,67 €*
pz:
AK0881.000.040
40mm
135
80
58
40
144
37,40 €*
pz:
AK0881.000.050
50mm
158
99
71
50
158
49,09 €*
pz:
AK0881.000.063
63mm
181
112
90
63
190
81,09 €*
pz:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

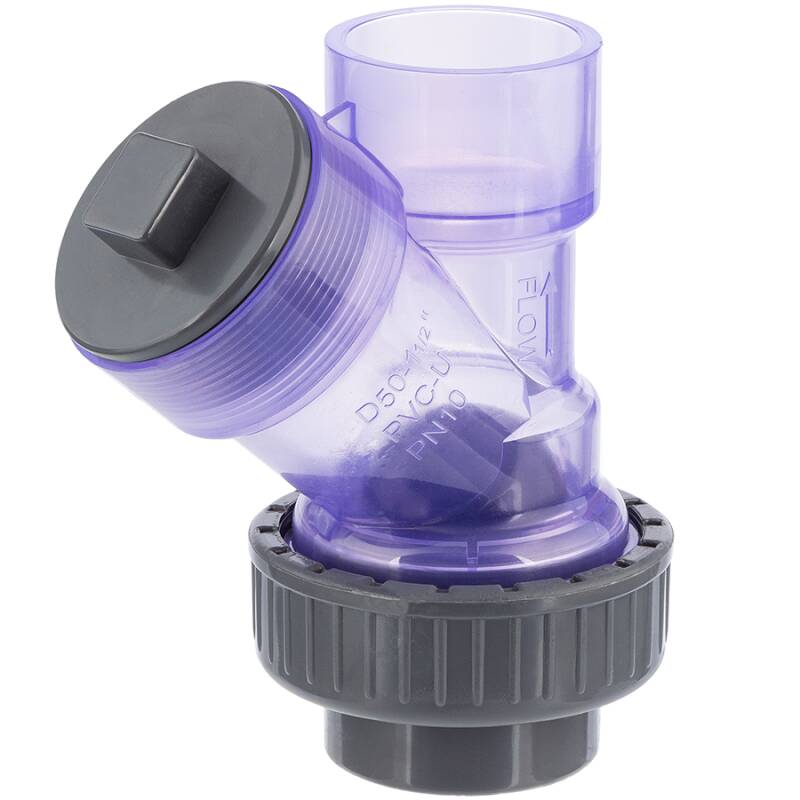

Schrägsitz Rückschlagventil transparent, 2fach Klebemuffe

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden. Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst. Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässern mit oder ohne Fäkalien transportiert werden können. Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.
Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Anschluss:
1fach Überwurfmutter, 2fach Klebemuffe
Dichtung:
EPDM O-Ring
Dichtung Wartungsöffnung:
EPDM O-Ring
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau, Korpus Transparent
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien
Einsatzbereich:

PP Klemmverschraubung Explosionsbild

Aufbau Schrägsitz-Rückschlagventil


 Nummer  Teil  Material
 1  Verschlusskappe  PVC-U
 2  O-Ring  EPDM
 3  Körper  PVC-U
 4  Kugel  PVC-U
 5  O-Ring  EPDM
 6  Dichtblock  PVC-U
 7  O-Ring  EPDM
 8  O-Ring  EPDM
 9  EInlegemuffe  PVC-U
 10  Überwurfmutter  PVC-U

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0881

DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

altro...

AK0881.000.020

20mm .STEP-File

AK0881.000.025

25mm .STEP-File

AK0881.000.032

32mm .STEP-File

AK0881.000.040

40mm .STEP-File

AK0881.000.050

50mm .STEP-File

AK0881.000.063

63mm .STEP-File
