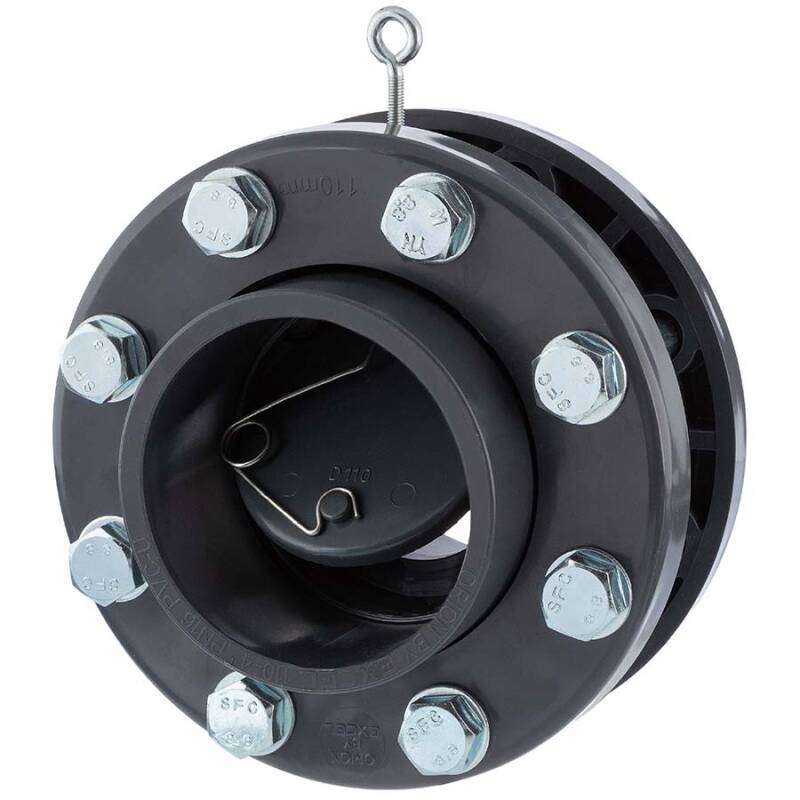

Valvola di ritegno con molla e set di montaggio, in PVC-U

37,16 €

compr. 19% IVA, più Spedizione

Codice articolo: AK0711

Come misurare un raccordo filettato

Vista 3D

Foto prodotto	Cod. Art.	Versione	B	D	H	Rohr \| Flansch	Schraub.zahl	Vite	Prezzo	Quantità
	AK0711.000.040	40mm	90	40	140	40	4	M16 x 80	37,16 €^*
	AK0711.000.050	50mm	100	50	150	50	4	M16 x 90	39,73 €^*

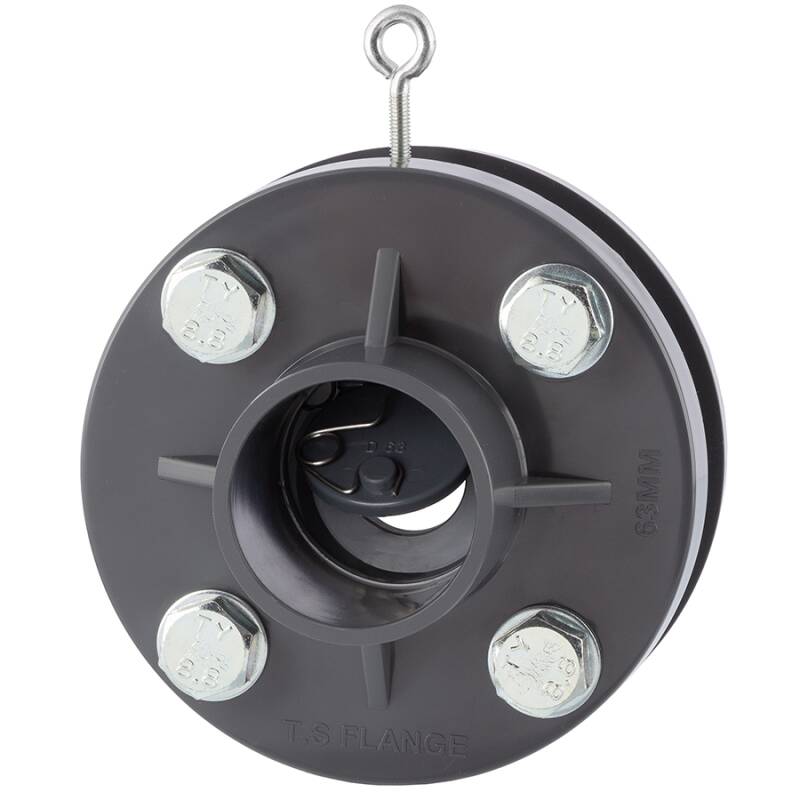

	AK0711.000.063	63mm	110	63	165	63	4	M16 x 100	49,72 €^*	pz.:

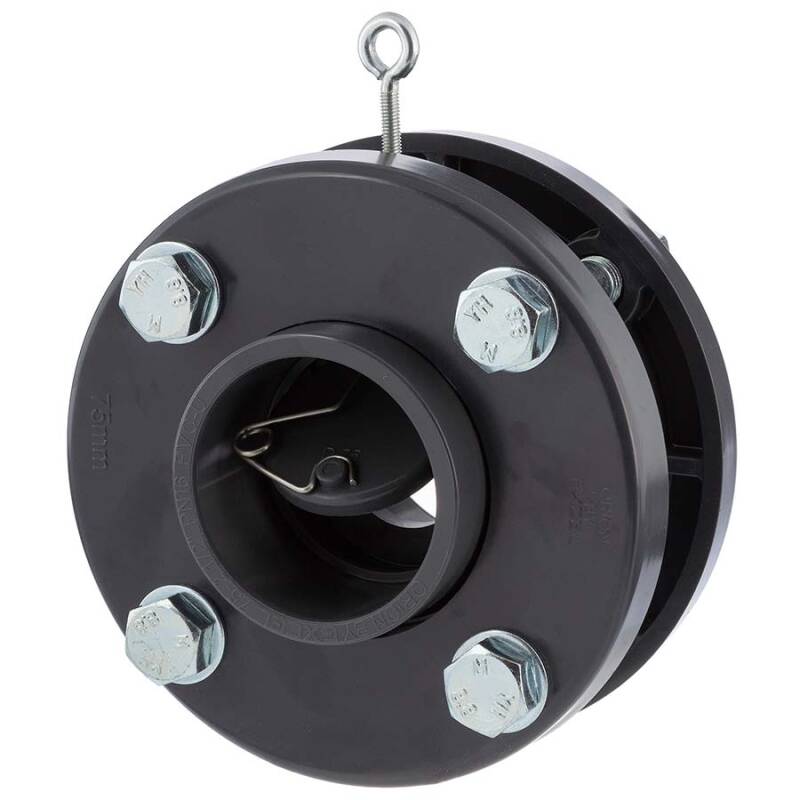

	AK0711.000.075	75mm	116	75	185	75	4	M16 x 100	53,19 €^*	pz.:

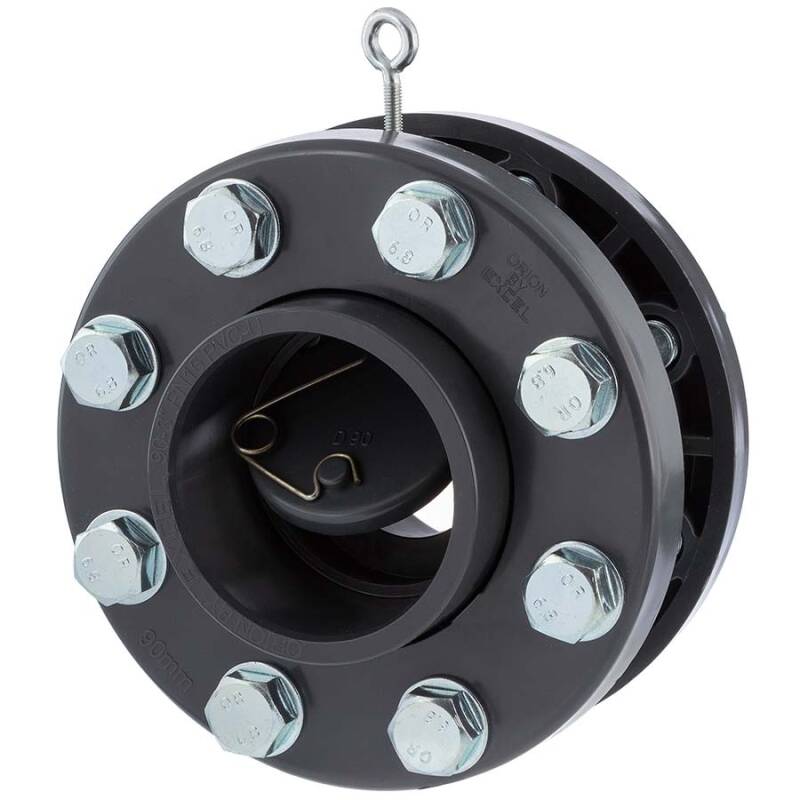

	AK0711.000.090	90mm	134	90	200	90	8	M16 x 100	71,17 €^*	pz.:
	AK0711.000.110	110mm	157	110	220	110	8	M16 x 110	82,65 €^*	pz.:
	AK0711.000.125	125mm	177	125	250	125	8	M16 x 120	107,58 €^*
	AK0711.000.160	160mm	209	160	285	160	8	M20 x 120	154,16 €^*
	AK0711.000.200	200mm	258	200	340	200	8	M20 x 140	197,43 €^*	pz.:

compr. 19% IVA, più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

E-mail

Vorrei essere avvisato via e-mail in merito alla disponibilitá dell'articolo.
Riceverai un'email non appena l'articolo sará di nuovo disponibile. Purtroppo non ci é possibile informarti in anticipo sulla data di consegna prevista.

Ho preso nota della politica sulla riservatezza. Acconsento che i miei dati siano raccolti e conservati elettronicamente per rispondere alla mia richiesta. Nota: é possibile revocare il tuo consenso in qualsiasi momento inviando un'e-mail a info@ht-connect.de.

Caratteristiche

Descrizione

PVC-U Rückschlagklappe mit Feder mit Montagesatz verzinkt

Anschluss:

Rückschlagklappe mit Feder Montagesatz verzinkt bestehend aus:

Bundbuchse und Losflansch
Festflansch
Rückschlagklappe
kompletter Schraubensatz verzinkt, Qualität 8.8

Temperatur:

bis 45°C konstant, kurzzeitig 60°C

Arbeitsdruck ():

max. 10 bar bei 20°C Medium Wasser

Dichtung:

EPDM

Farbe:

Grau

Einsatzbereich:

Qualität Legende:

Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.

Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..

Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.

Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
