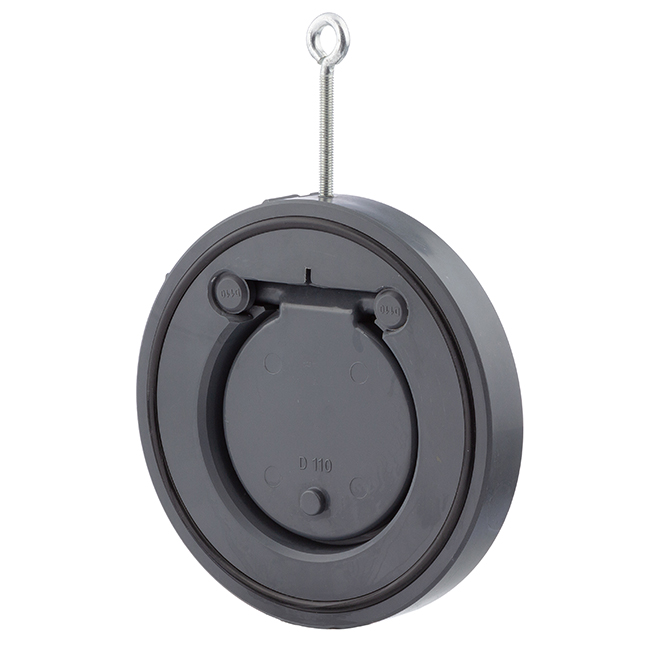

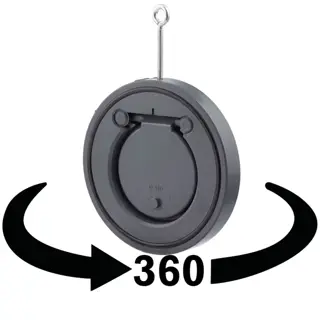

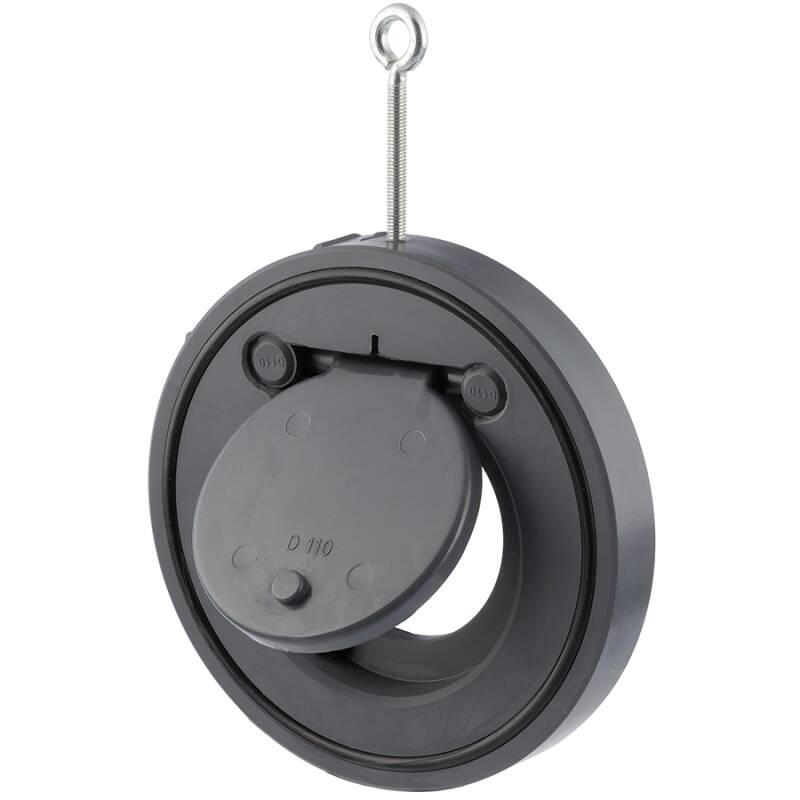

Valvola di ritegno in PVC-U senza molla

Codice articolo: AK0700
Auswahl Steuerzone / Lieferland
a partire da
27,86 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Cod. Art.

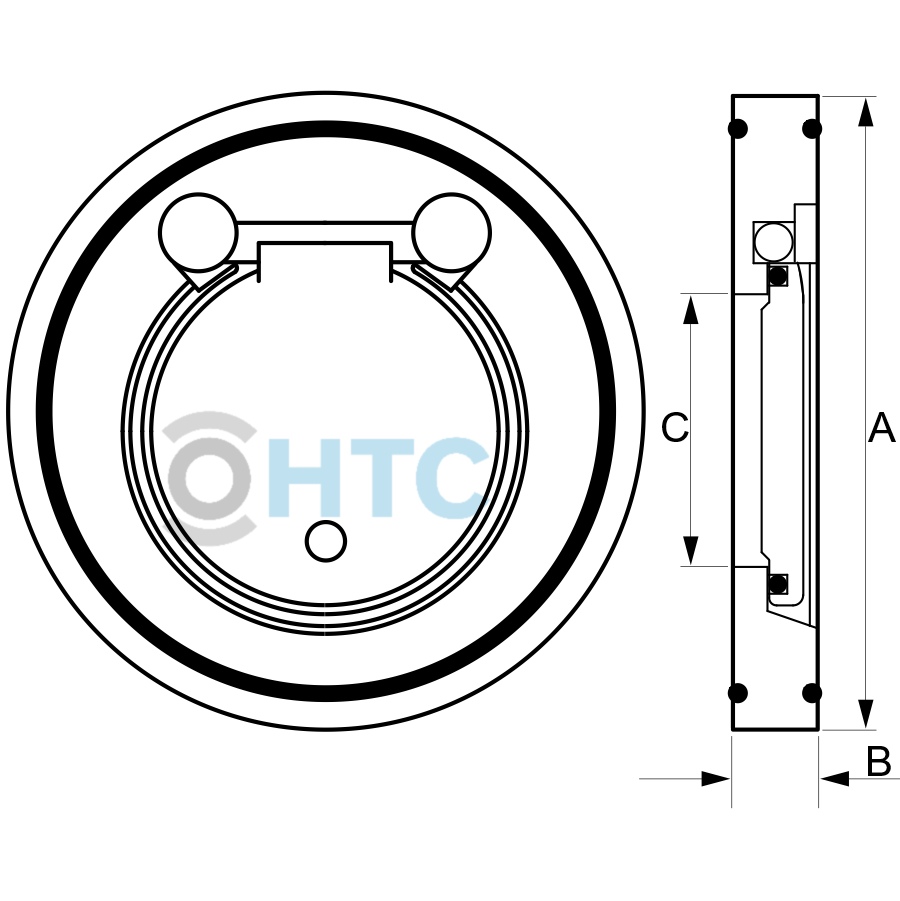

Versione
A
B
C
Rohr | Flansch
Prezzo
Quantità
AK0700.000.063
63mm (DN 50)
109
20
32
63
27,86 €*
pz.:
AK0700.000.075
75mm (DN 65)
130
19,5
37
75
29,51 €*
pz.:
AK0700.000.090
90mm (DN 80)
144
20
53
90
32,42 €*
pz.:
AK0700.000.110
110mm (DN 100)
164
22
70
110
38,12 €*
pz.:
AK0700.000.125
125mm (DN 125)
170
24
82
125
55,31 €*
pz.:
AK0700.000.160
160mm (DN 150)
219
25,5
111
160
60,48 €*
pz.:
AK0700.000.200
200mm (DN 175)
248
27
138
200
84,28 €*
pz.:
AK0986.000.250
250mm (DN 225)
337
40
170
250
91,21 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Rückschlagklappe ohne Feder

Anschluss:
zwischen Flanschbuchsen zu montieren
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Farbe:
Grau

Wichtig: Hängende Rückschlagklappe ohne Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe ohne Feder kann nur liegend bei Volumenstrom von unten nach oben montiert werden, da die frei hängende Klappe durch die Schwerkraft geschlossen wird. Frei hängende Klappen zeichnen sich durch einen sehr geringen Öffnungsdruck aus. Da bauartbedingt keine internen Bauteile im Volumenstrom liegen ist ein wesentlich gleichmäßigerer Durchfluss ermöglicht. Eine Rückschlagklappe kann auch dadurch für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendet werden.


Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Für dichtschließende frei hängende Rückschlagklappen ist ein Differenzdruck von mind. 0,1 - 0,3 bar (Wassersäule 1m - 3m) erforderlich.


Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnungswinkel ist nicht gegeben.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Rückschlagklappe Druckverlust
DOWNLOADPVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
