Ventilschacht Premium Distributor, Verteilerstation, 12 Abgänge
Beschreibung
Premium Distributor - komplett fertig montierte Verteilerstation mit Hunter PGV Ventilen
ausgesuchte Markenartikel: IRRITEC Scheibenfilter & Verteilerkomponenten - Hunter PGV Ventile mit Durchflussregulierung - UNIDELTA Klemmfittings und Kugelhähne
Die hochwertige Premium Ventilverteilerbox für Deine Unterflurbewässerung beinhaltet alle Komponenten die für eine automatisierte Bewässerung benötigt werden. Es ist das Herz Deines Bewässerungssystems und kann bis zu 12 Zonen bedienen.
Perfekt geeignet für
Perfekt geeignet für
- Hausgartengrundstücke mit geringer zur Verfügung stehender Wasser-Anschlussleistung um mehrere kleine Bewässerungskreise zu bedienen.
- Viele Zonen, welche komplex bzw. verwinkelt aufgeteilt sind oder aus unterschiedlichen Teilflächen bestehen (Rasenflächen, Tropfzonen für Pflanzbeete, Bodendecker-Böschungen, Heckenpflanzen, Microbewässerung von Terrassenpflanzen etc.)
- Große Grundstücksflächen die aufgrund hoher Quadratmeterzahlen in mehrere Bewässerungskreise bzw. -zonen unterteilt werden müssen.
Der fertig vormontierte Ventilschacht ist mit folgenden Komponenten ausgestattet

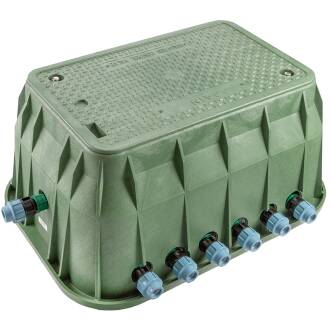

- Hochschlagzäher, vorgebohrter ALWASAIL HTC Premium Ventilschacht 15" aus faserverstärktem Kunststoff
- 1 x Eingang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
- 12x Ausgang mit UNIDELTA Anschlussklemme für PE-Rohre (wahlweise 25mm oder 32mm)
- 12x Magnetventil HUNTER PGV-101-B (24 VAC) 1“Außengewinde mit Durchflussregulierung für optimale Wasserzufuhr. Stromlos geschlossen mit 1,4 bar Vorlaufdruck.
- Wahlweise: 1x Hauptmagnetventil HUNTER PGV-101-B (24 VAC) 1“Außengewinde mit Durchflussregulierung. Das Magnetventil wird im Steuergerät als Hauptmagnetventil eingebunden und dient außerhalb des Bewässerungszyklus als zusätzlicher Schutz der nachfolgenden Komponenten, da diese drucklos geschalten werden.
- 1x Scheibenfilter IRRITEC (120 Mesh) mit Ablassöffnung zur Vorfilterung beim Einsatz von z.B. Zisternen-, Brunnenwasser aber auch bei Leitungswasser (z.B. Filterung von Rost- und Kalkpartikel)
- Hauptabsperrhahn / -Kugelhahn UNIDELTA
- 1x Druckluftanschluss Messing mit UNIDELTA Kugelhahn
- 1x 2“ Manometer 0 – 10 bar V2A mit Glyzerinfüllung (für Vibrationsausgleich) zur Druckkontrolle bei der Wasserzufuhr und beim ausblasen des Bewässerungssystems
- 1x Verteilerdose SPELSBERG inklusive 2x M25 und 1x M20 OBO Kabelverschraubung, 2x Schrumpfschlauch und 25x 3M Scotchlok Kabelverbinder (27x bei Option mit Hauptmagnetventil) zur Anbindung an ein Steuerstromkabel - nicht vormontiert, sondern lose in Verteilerdose beigelegt
- Hochwertiges IRRITEC Verteilsystem
- Hochwertige, rostfreie Edelstahlverbindungen und -halterungen
Hinweis: Die Komponenten der Ventilverteilerbox sind bis maximal 8 bar (PN8) ausgelegt!
Ich kann weiter wachsen!
Nach dem Projekt ist vor dem Projekt! Keine Sorge - der Ventilschacht kann weiter wachsen! Durch Zusatzartikel ist eine Erweiterung je nach ausgewählter Stationenanzahl innerhalb des Ventilschachts (Lochbohrungen am Schacht nötig) oder zu einer separaten zweiten Ventilbox möglich.
Technische Information
Y-Filter mit Scheibenfilterkartusche 120 micron mit Ablassöffnung
Der Y-Filter hält Partikel größer als 120micron im Wasserzufluss zuverlässig zurück und sichert so die hochwertigen Folgearmaturen und Magnetventile vor eventuellen Beschädigungen sowie Düsen oder Regner vor Verstopfung.
Druckluftanschluss
Anschlussnippel aus Messing zum Anstecken einer Schnellverschlusskupplung. Die Bewässerungsanlage kann so durch Druckluft mit niedrig eingestellter Druckminderung zuverlässig ausgeblassen und winterfest gemacht werden. Der vorgelagerte UNIDELTA Kugelhahn schließt diesen Anschluss während des regulären Betriebs.
Verteilerdose inklusive Zubehör - nicht vormontiert
- Verteilerdose SPELSBERG
- OBO Kabelverschraubungen
- Schrumpfschlauch
- 3M Scotchlok Kabelverbinder
Beispielbild: die Verteilerdose ist nicht vormontiert
Hinweis: Es wird zusätzlich ein Steuerstromkabel in gewünschter Länge benötigt. Du benötigst mindestens eine Ader mehr, als Magnetventile verwendet werden.
Edelstahlschrauben-Kit zur Ventilschachtdeckelsicherung
Rostfreie Verschraubung zur Sicherung der Ventilschachtkomponenten vor Diebstahl und Vandalismus.
V2A Edelstahl Manometer mit Glyzerinfüllung
Manometer 0 – 10 bar V2A mit Glyzerinfüllung zur Vibrationsfreien Druckanzeige. Hier hat man den Anlagendruck bei der Wasserzufuhr und beim Ausblasen des Bewässerungssystems immer im Blick.
