Winkel 90° Klemme x Aussengewinde

Artikelnummer: PZ0410
ab
0,50 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
d
E
G
L
L1
Gewicht
Rohr A-ø
Preis
Menge
Winkel 90° Klemme x Aussengewinde 20mm x 1/2"
PZ0410.020.020
20mm x 1/2"
20
46
1/2" (20,96mm)
65
40
46
20
0,50 €*
Stk.:
Winkel 90° Klemme x Aussengewinde 20mm x 3/4"
PZ0410.020.025
20mm x 3/4"
20
46
3/4" (26,44mm)
42
41
46
20
0,55 €*
Stk.:
Winkel 90° Klemme x Aussengewinde 25mm x 1/2"
PZ0410.025.020
25mm x 1/2"
25
55
1/2" (20,96mm)
66
42
70
25
0,77 €*
Winkel 90° Klemme x Aussengewinde 25mm x 3/4"
PZ0410.025.025
25mm x 3/4"
25
55
3/4" (26,44mm)
73
43
70
25
0,75 €*
Winkel 90° Klemme x Aussengewinde 32mm x 3/4"
PZ0410.032.025
32mm x 3/4"
32
62
3/4" (26,44mm)
92
59
119
32
1,11 €*
Stk.:
Winkel 90° Klemme x Aussengewinde 32mm x 1"
PZ0410.032.032
32mm x 1"
32
62
1" (33,25mm)
91
59
116
32
1,07 €*
Stk.:
Winkel 90° Klemme x Aussengewinde 40mm x 1 1/4"
PZ0410.040.040
40mm x 1 1/4"
40
78
1 1/4" (41,91mm)
113
70
219
40
2,00 €*
Stk.:
Winkel 90° Klemme x Aussengewinde 50mm x 1 1/2"
PZ0410.050.050
50mm x 1 1/2"
50
86
1 1/2" (47,80mm)
113
74
259
50
3,51 €*
Winkel 90° Klemme x Aussengewinde 63mm x 2"
PZ0410.063.063
63mm x 2"
63
111
2" (59,61mm)
160
101
582
63
6,26 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

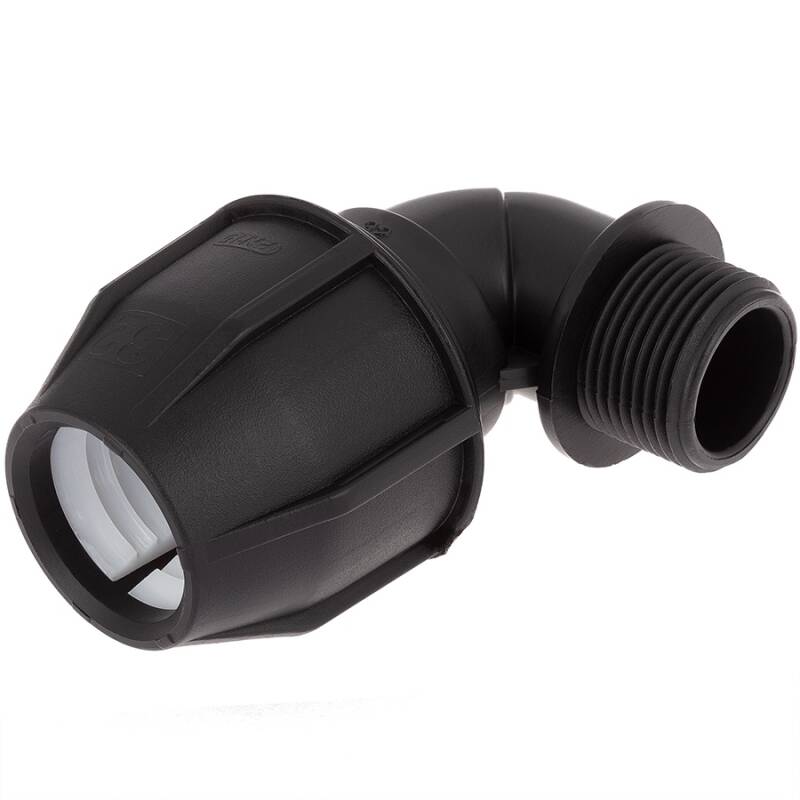

PP Klemmringverschraubung Übergangswinkel 90° Klemme x Aussengewinde

PP Klemmringverschraubung für den universellen Einsatz bei Brauchwasser, Trinkwasser im privaten Bereich und Bewässerung

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C (in Verbindung mit Innengewinde max. 16 bar)
Material:
PP Polypropylen
O-Ring:
EPDM
Metallring:
Stahl vernickelt
Farbe:
Schwarz, Überwurfmutter: Schwarz

Bewässerung:

  • Landwirtschaft, Gärtnerei & Gartenbau, Weinberge

Besprengung:

  • Wohngebiete, kommunale Bereiche, Sportplätze, Golfplätze, Reitplätze

Industrie:

  • Brauchwasserversorgung, Versorgung mit korrodierenden Flüssigkeiten, Kabelschutz

Qualität:

  • Wetter, UV- und Ozonbeständig, Innengewinde mit Verstärkungsring (außer separat vermerkt)

Preis/Leistung:

  • unser Produkt mit hervorragendem Preis-/Leistungsverhältnis

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD PP Polypropylen Temperatur-/Druckdiagramm
DOWNLOAD chemische Beständigkeit von Kunststoffen

Festziehen der Überwurfmutter mit Spezialschlüssel

Spannriemen

Unsere Empfehlung

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
