BD Fast Compact Klemmkupplung für Schlauch, Aussengewinde

Artikelnummer: PK0001

Artikel-Nr. Variante Preis Menge
PK0001.020.010 1/2" x 10mm 2,21 €*
PK0001.020.013 1/2" x 13mm 2,30 €*
PK0001.020.016 1/2" x 16mm 2,50 €*
PK0001.020.020 1/2" x 20mm 2,80 €*
PK0001.025.013 3/4" x 13mm 2,51 €*
PK0001.025.016 3/4" x 16mm 2,71 €*
PK0001.025.020 3/4" x 20mm 3,06 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm.
Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor.
Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

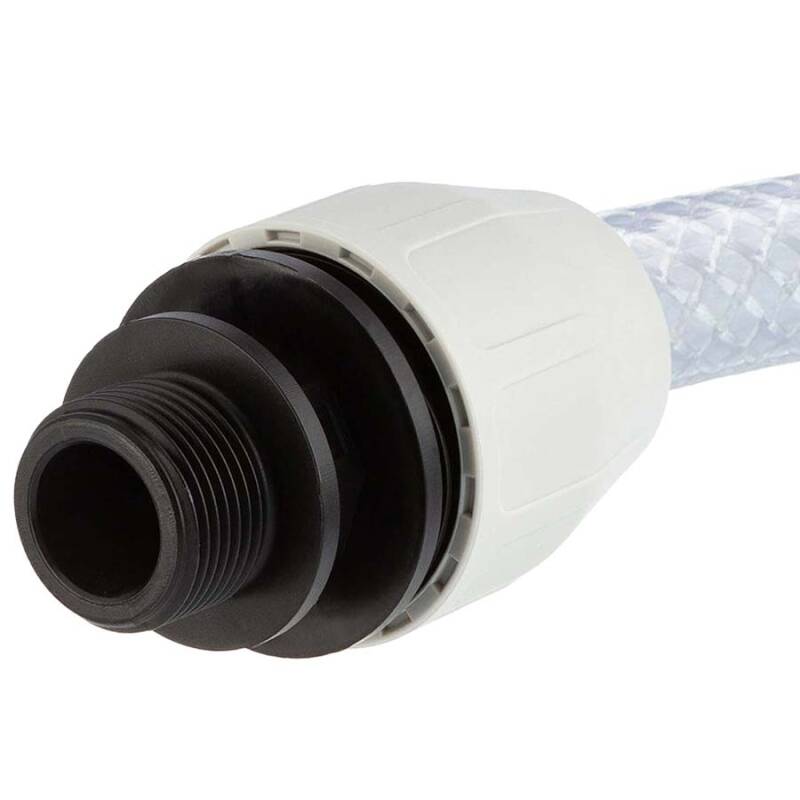

BD Fast Compact Klemmkupplung für Schlauch, Klemme x Aussengewinde

Anschluss:
Klemme x Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PP Polypropylen
Farbe:
Schwarz, Überwurfmutter Weiss
Einsatzbereich:
Pikto
Klemmfitting
BD Fast Compact Explosionszeichnung

die Fakten zu BD Fast© Compact Schlauch Klemmkupplungen

  • A: Körper
  • B: Spaltring
  • C: Überwurfmutter
  • DN bestimmt den Schlauchinnendurchmesser
  • Die Wandungsstärke des Schlauches sollte zwischen Min. und Max. liegen. Dies schließt eventuelle aussenliegende Erhöhungen (teilversenkte Spiralen etc.) mit ein.
  • max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
  • max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
  • max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
  • beeindruckende Performance im Zugtest
  • hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
  • absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
  • hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
  • Wetter-, Ozon-, Chlor- und UV-beständig

Verbindungen mit flexiblen Kunststoffschläuchen

  • PVC Saug-/Druckschlauch mit starrer stoßfester PVC-Spirale. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
  • PVC Saug-/Druckschlauch mit Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Spiralverstärkung aus stoßfestem Hart-PVC. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
  • PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC-Schlauch (einschichtig). Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
  • PVC-Schlauch mit Polyesterfaserverstärkung
  • PVC-Schlauch mit Textileinsatz
  • Gummischlauch mit synthetischen Garneinsätzen

DN: Der Nenndurchmesser der Schlauchtülle beträgt 2% weniger als der Nenndurchmesser des Schlauchs.
