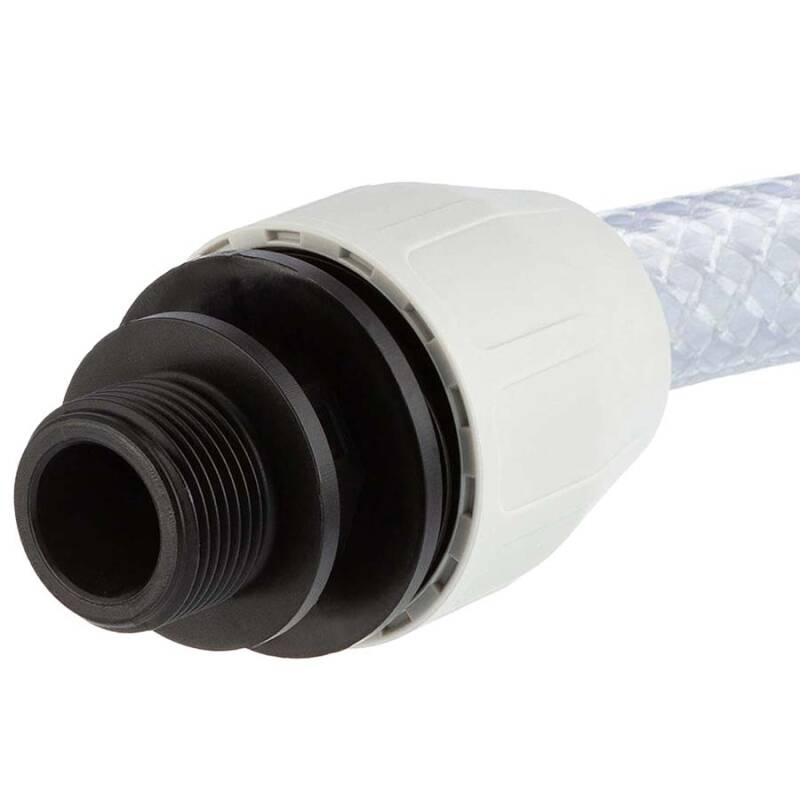

Compression fittings BD FAST COMPACT for suction/delivery hoses, with

Compression fittings BD FAST COMPACT for suction/delivery hoses, with male thread

2,64 €

including 19% VAT., plus shipping

Item number: PK0001

How to measure a threaded fitting

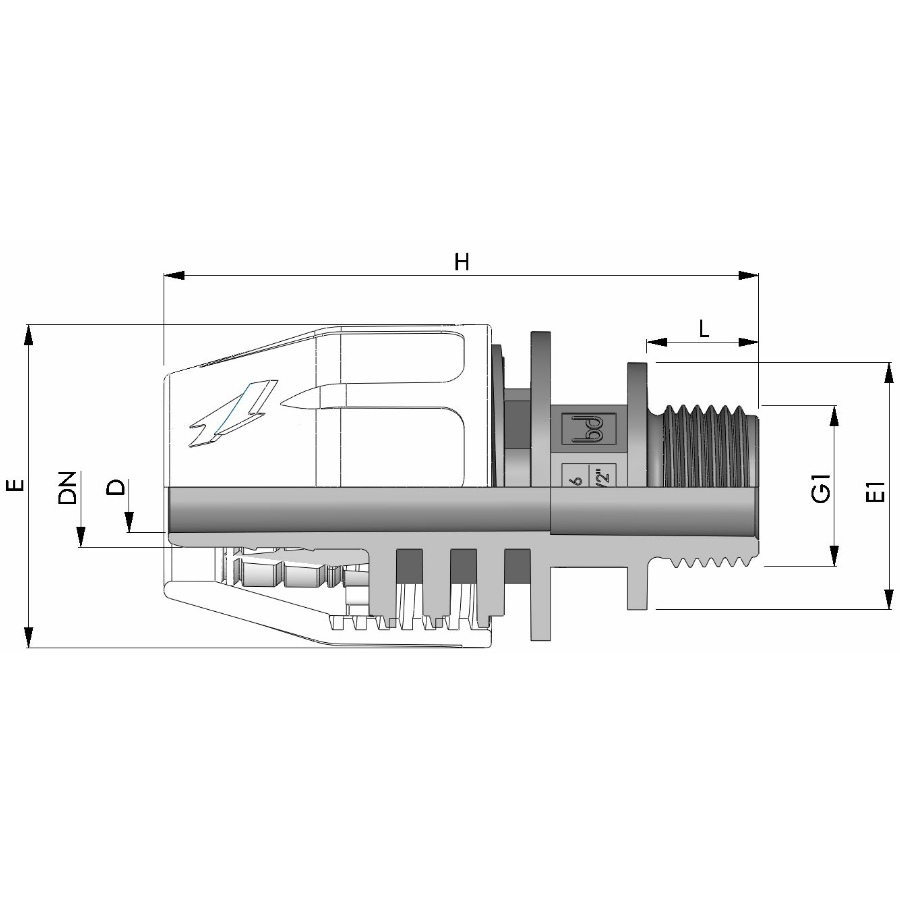

Item no.	Variation	D	DN	E	E1	G1	H	L	Schlauch Innen-Ø	Weight	Price	Quantity
PK0001.020.010	1/2" x 10mm	7,5	10 (3/8")	34,5	32	1/2" (20,95mm)	91	11	10	19	2,64 €^*	pc.:
PK0001.020.013	1/2" x 13mm	9,5	13 (1/2")	38	32	1/2" (20,95mm)	77	14,5	13	25	2,74 €^*	pc.:
PK0001.020.016	1/2" x 16mm	12	16 (5/8")	42	32	1/2" (20,95mm)	83	14,5	16	32	2,96 €^*	pc.:
PK0001.020.020	1/2" x 20mm	15	20 (25/32")	49	32	1/2" (20,95mm)	88	14,5	20	54	3,33 €^*	pc.:
PK0001.025.013	3/4" x 13mm	9,5	13 (1/2")	38	38	3/4" (26,44mm)	80	16	13	28	3,00 €^*	pc.:
PK0001.025.016	3/4" x 16mm	12	16 (5/8")	42	38	3/4" (26,44mm)	85	16	16	37	3,22 €^*	pc.:
PK0001.025.020	3/4" x 20mm	15	20 (25/32")	49	38	3/4" (26,44mm)	90	16	20	67	3,47 €^*	pc.:

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

E-Mail

I would like to be notified by e-mail.
You will receive an automatic e-mail as soon as the item is available again. Unfortunately, we are not able to inform you in advance about an expected delivery date.

I have taken note of the privacy policy. I consent to my details and data being collected and stored electronically in order to respond to my enquiry. Note: you can revoke your consent for the future at any time by sending an e-mail to info@ht-connect.de.

Article details

Description

BD Fast Compact Klemmkupplung für Schlauch, Klemme x Aussengewinde

Anschluss:

Klemme x Aussengewinde

Gewinde:

BSP G, , Abdichtung mit Teflonband o.ä.

Temperatur:

bis 60°C konstant, kurzzeitig 80°C

Arbeitsdruck ():

max. 10 bar bei 20°C Medium Wasser

Material:

PP Polypropylen

Farbe:

Schwarz, Überwurfmutter Weiss

Einsatzbereich:

A: Körper
B: Spaltring
C: Überwurfmutter
DN bestimmt den Schlauchinnendurchmesser
Die Wandungsstärke des Schlauches sollte zwischen Min. und Max. liegen. Dies schließt eventuelle aussenliegende Erhöhungen (teilversenkte Spiralen etc.) mit ein.

max. Arbeitsdruck 10 bar bei 20°C (50 Jahre Lebensdauer)
max. Arbeitsdruck 3 bar bei 60°C (50 Jahre Lebensdauer)
max. Arbeitstemperatur 80°C, mind. Temperatur -5°C
beeindruckende Performance im Zugtest
hohe Widerstandskraft gegenüber thermischen und mechanischen Belastungen, Witterungseinflüssen und UV-Strahlen
absolut ungiftig, geruchsneutral: 100% einsetzbar zum Transport von flüssigen Lebensmitteln bzw. Trinkwasser
hohe chemische Resistenz: salzhaltige Lösungen, Chlor, gesättigte Kohlenwasserstoffe, Benzin, Öl sowie tierische und pflanzliche Fette
Wetter-, Ozon-, Chlor- und UV-beständig

Verbindungen mit flexiblen Kunststoffschläuchen

PVC Saug-/Druckschlauch mit starrer stoßfester PVC-Spirale. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
PVC Saug-/Druckschlauch mit Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Spiralverstärkung aus stoßfestem Hart-PVC. Glatte Innenfläche und Wellprofilm, metrische und Gas Richtlinien nach ISO 3994.
PVC Saug-/Druckschlauch mit interner Polyurethanbeschichtung und Metallverstärkungsspirale. Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
PVC-Schlauch (einschichtig). Glatte Innen- und Außenfläche, metrische und Gas Richtlinien.
PVC-Schlauch mit Polyesterfaserverstärkung
PVC-Schlauch mit Textileinsatz
Gummischlauch mit synthetischen Garneinsätzen

DN: Der Nenndurchmesser der Schlauchtülle beträgt 2% weniger als der Nenndurchmesser des Schlauchs.

DOWNLOAD RoSH Konformitätserklärung - Bucchi s.R.l.

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind

DOWNLOAD chemische Beständigkeit von Kunststoffen
