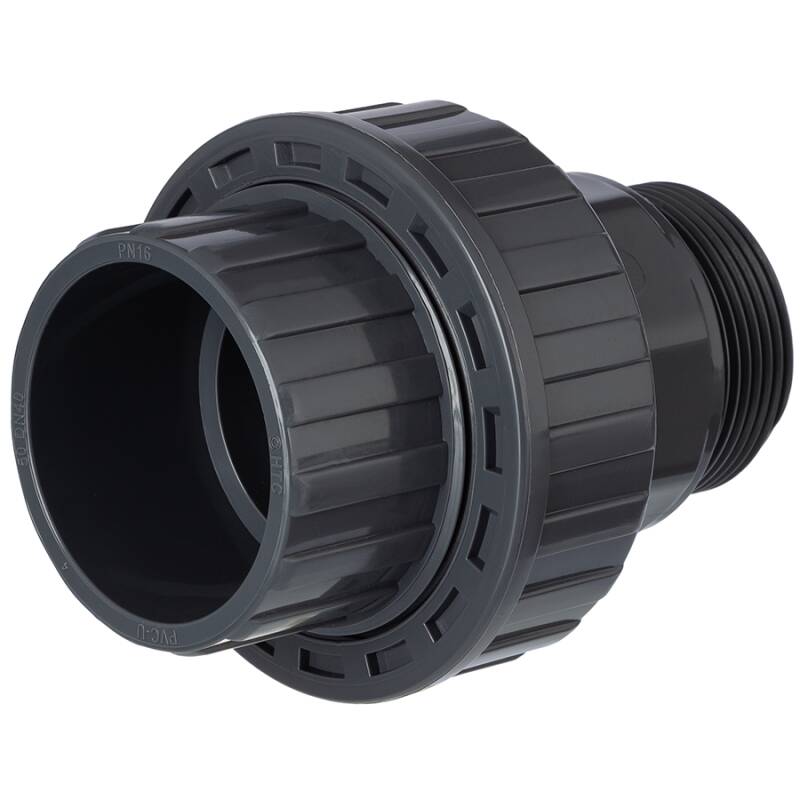

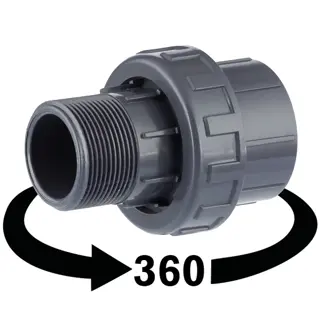

Bocchettone a incollare x filetto maschio, in PVC-U

Codice articolo: AF0604
Auswahl Steuerzone / Lieferland
a partire da
1,52 €
compr. 19% IVA , più Spedizione
  • disponibilità immediata
Visualizza descrizione articolo in PDF
Come misurare un raccordo filettato
  • disponibilità immediata
Varianti

Foto prodotto
Cod. Art.
Versione
A
B
C
D
E
G
S
Prezzo
Quantità
Bocchettone a incollare x filetto maschio, in PVC-U, 10mm x 1/4"
AF0604.000.010
10mm x 1/4"*
51
---
12
10
12
1/4" (13,16mm)
---
2,98 €*
pz.:

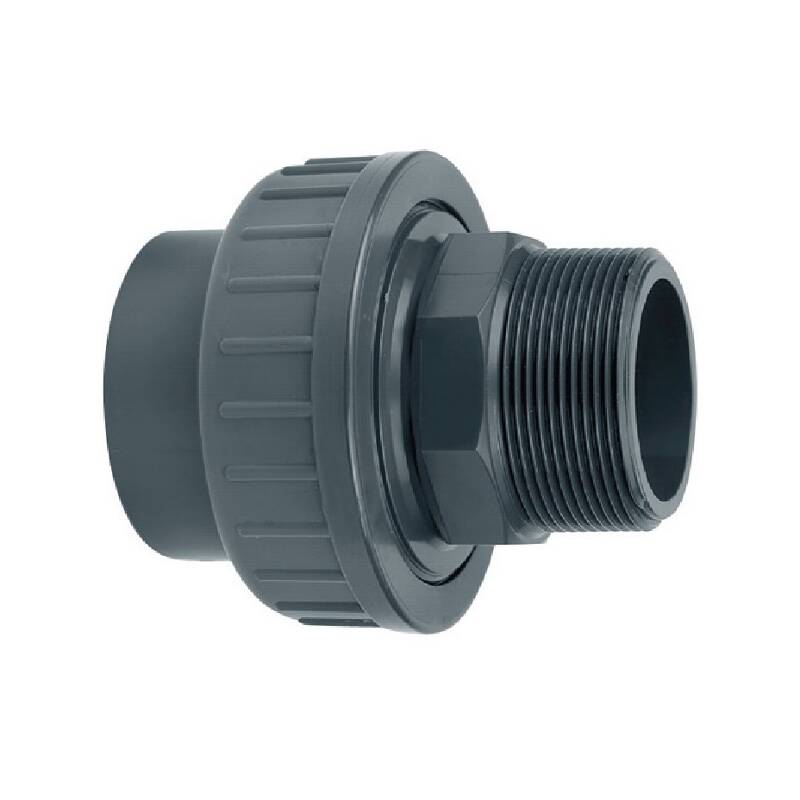

Bocchettone a incollare x filetto maschio, in PVC-U, 12mm x 1/4"
AF0604.012.012
12mm x 1/4"*
51
---
12
12
12
1/4" (13,16mm)
---
4,14 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 16mm x 3/8"
AF0614.016.016
16mm x 3/8"
55
---
12
16
14
3/8" (16,66mm)
---
1,88 €*
pz.:

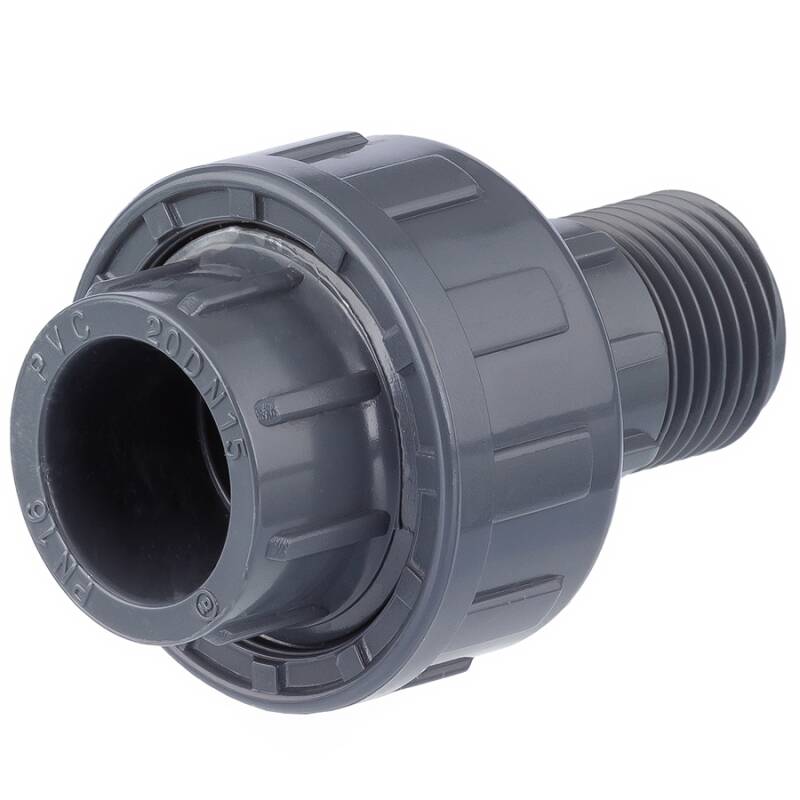

Bocchettone a incollare x filetto maschio, in PVC-U, 20mm x 1/2"
AF0604.020.020
20mm x 1/2"
57,5
45
15
20
19
1/2" (20,96mm)
26
1,52 €*
pz.:

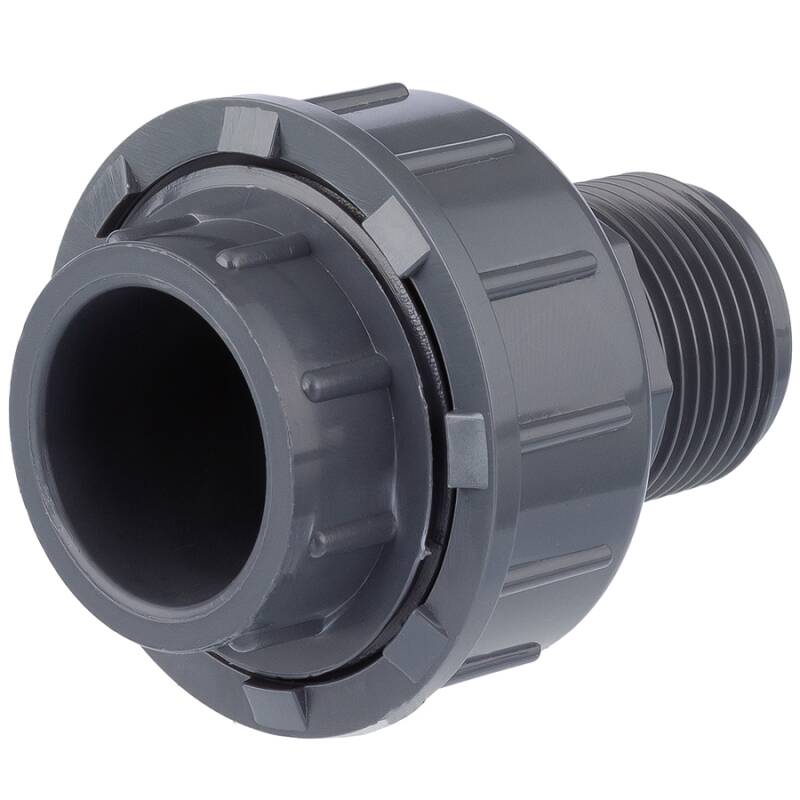

Bocchettone a incollare x filetto maschio, in PVC-U, 25mm x 3/4"
AF0604.025.025
25mm x 3/4"
61
51
18
25
25
3/4" (26,44mm)
---
1,89 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 32mm x 1"
AF0604.032.032
32mm x 1"
68
60
17
32
28
1" (33,25mm)
36
2,36 €*
pz.:

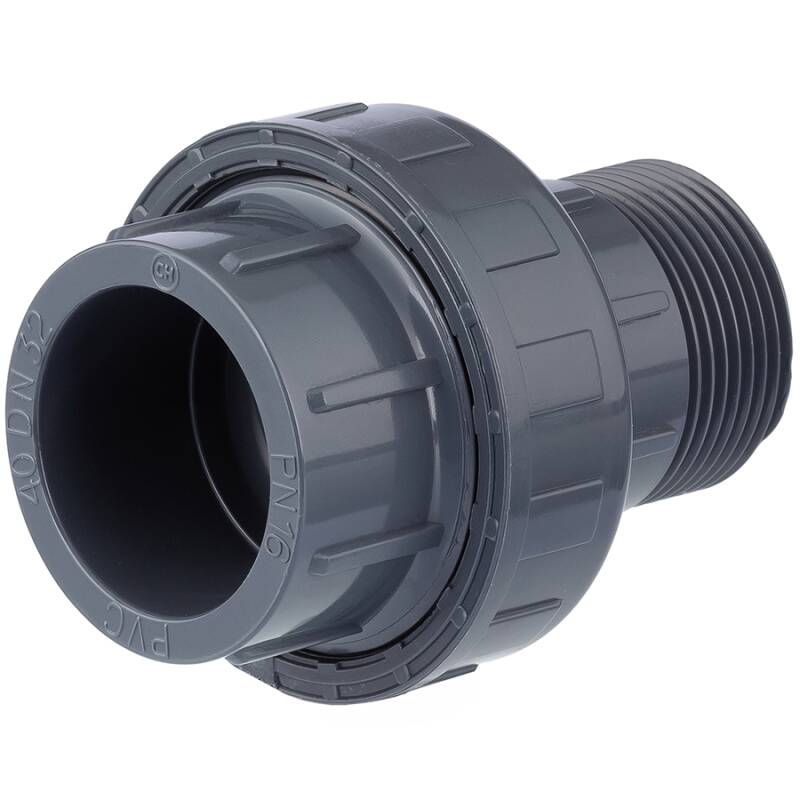

Bocchettone a incollare x filetto maschio, in PVC-U, 40mm x 1 1/4"
AF0604.040.040
40mm x 1 1/4"
87
72
21
40
26
1 1/4" (41,91mm)
---
3,64 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 40mm x 1 1/2"
AF0604.040.050
40mm x 1 1/2"
105
81
25
40
20
1 1/2" (47,81mm)
---
4,47 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 50mm x 1 1/2"
AF0604.050.050
50mm x 1 1/2"
105
81
28,5
50
31
1 1/2" (47,81mm)
---
4,24 €*
pz.:

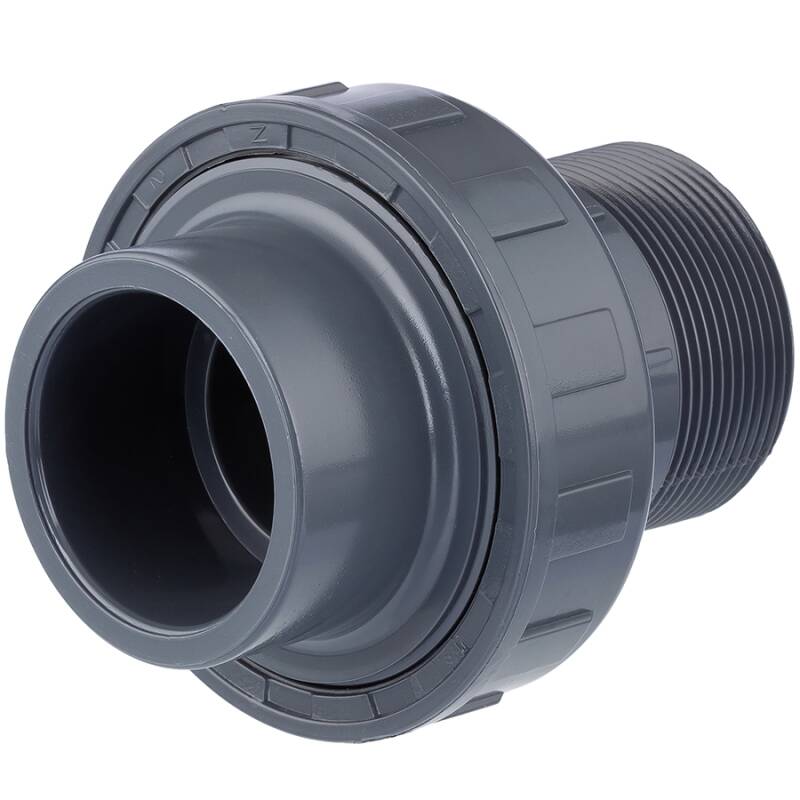

Bocchettone a incollare x filetto maschio, in PVC-U, 50mm x 2"
AF0604.050.063
50mm x 2"
119
99
25
50
30
2" (59,61mm)
---
6,59 €*
pz.:

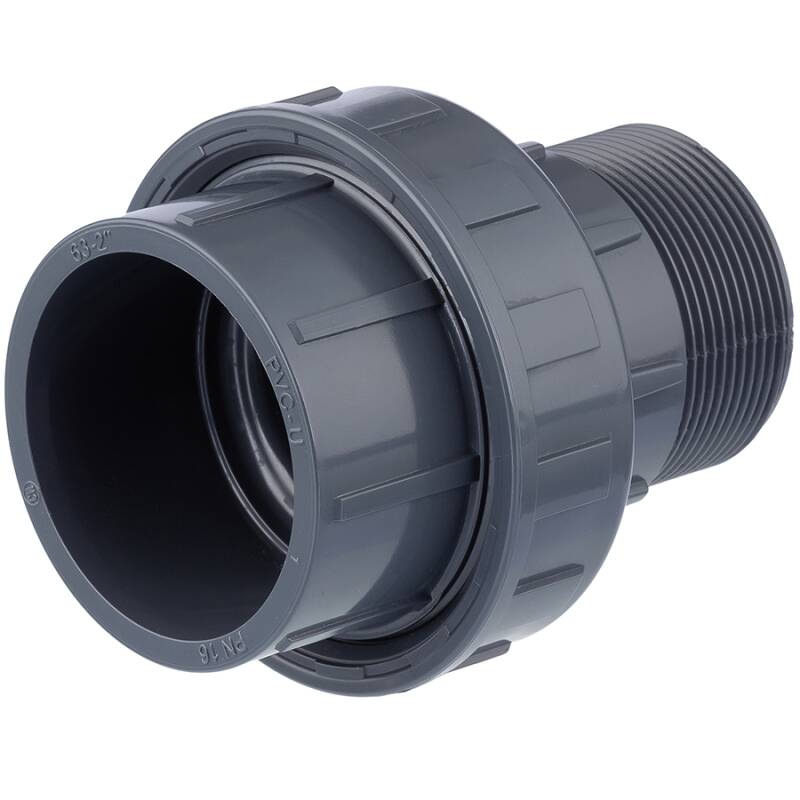

Bocchettone a incollare x filetto maschio, in PVC-U, 63mm x 2"
AF0604.063.063
63mm x 2"
119
99
28,5
63
38
2" (59,61mm)
---
6,70 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 75mm x 2 1/2"
AF0604.075.075
75mm x 2 1/2"
152
118
44
75
40
2 1/2" (75,18mm)
---
18,35 €*
pz.:
Bocchettone a incollare x filetto maschio, in PVC-U, 90mm x 3"
AF0604.090.090
90mm x 3"
160
135
44
90
40
3" (87,88mm)
---
20,94 €*
pz.:

compr. 19% IVA , più Spedizione

Tutte le dimensioni sono espresse in millimetri, tutti i pesi sono espressi in grammi.
Le immagini sono fornite al solo scopo illustrativo, non costituiscono elemento contrattuale e si riferiscono ad una sola variante/dimensione. Le immagini, i dati tecnici, le dimensioni e i disegni non sono vincolanti. Ci riserviamo il diritto di apportare modifiche in qualsiasi momento senza preavviso. Le dimensioni sono definite e mostrate piú chiaramente nella descrizione dell'articolo. Altre dimensioni fungono solo da supporto e migliore chiarificazione.

Descrizione

PVC-U Verschraubung, Klebemuffe x Aussengewinde

Anschluss:
Klebemuffe x Aussengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm x 2 1/2" max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G¹ vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
