PVC-U Verschraubung Klebemuffe x Aussengewinde

Artikelnummer: AF0604
Auswahl Steuerzone / Lieferland
ab
1,43 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Produktbild
Artikel-Nr.
Variante
B
D
G
G2
L
L1
L2
Preis
Menge

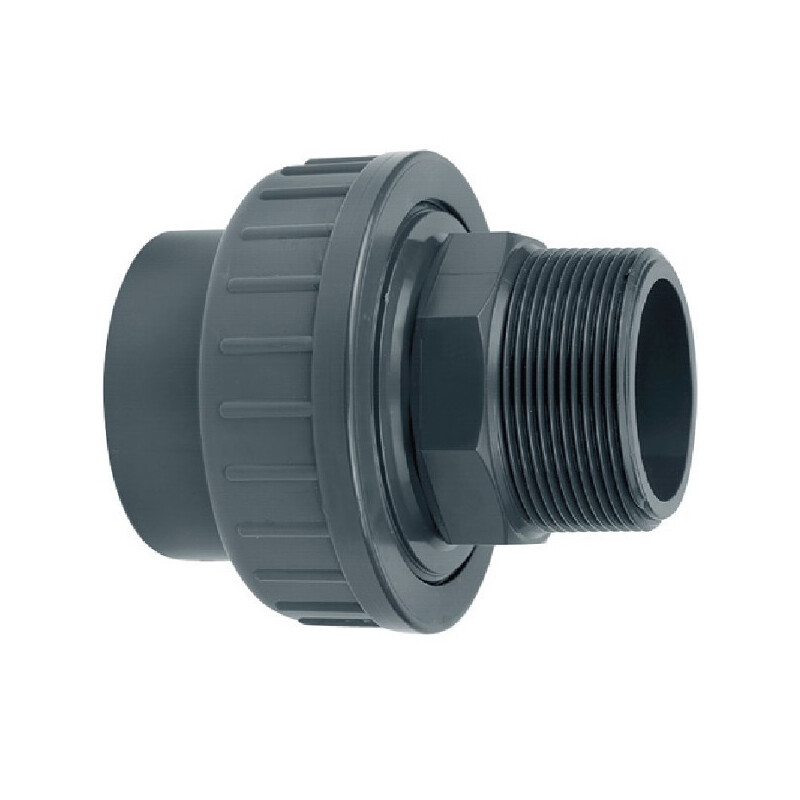

PVC-U Verschraubung Klebemuffe x Aussengewinde 12mm x 1/4"
AF0604.012.012
12mm x 1/4"*
---
12
1/4" (13,16mm)
---
51
12
12
2,95 €*
Stk.:

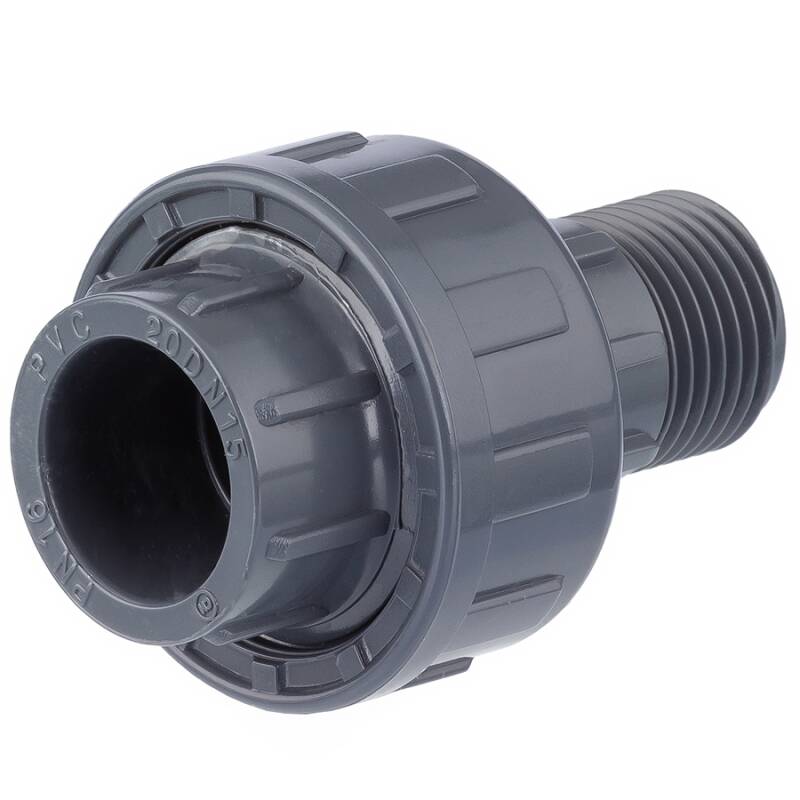

PVC-U Verschraubung Klebemuffe x Aussengewinde 20mm x 1/2"
AF0604.020.020
20mm x 1/2"
45
20
1/2" (20,96mm)
---
57,5
19
15
1,43 €*
Stk.:

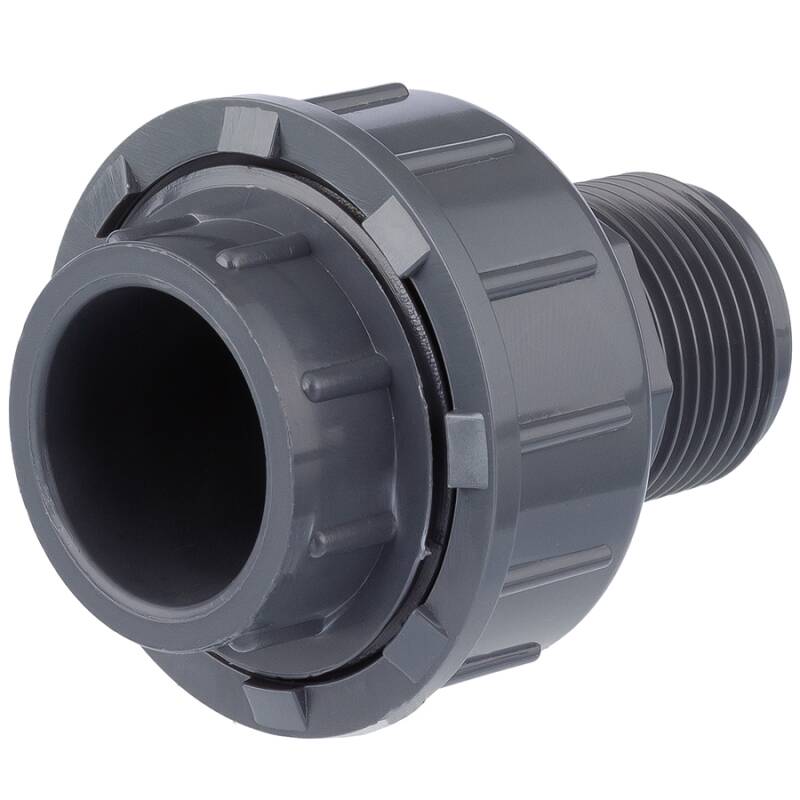

PVC-U Verschraubung Klebemuffe x Aussengewinde 25mm x 3/4"
AF0604.025.025
25mm x 3/4"
51
25
3/4" (26,44mm)
---
61
25
18
1,86 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 32mm x 1"
AF0604.050.032
32mm x 1"
60,5
32
1" (33,25mm)
1 1/2" (47,81mm)
77
22,5
19
2,67 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 40mm x 1 1/4"
AF0604.040.040
40mm x 1 1/4"
72
40
1 1/4" (41,91mm)
---
87
26
21
3,64 €*
Stk.:

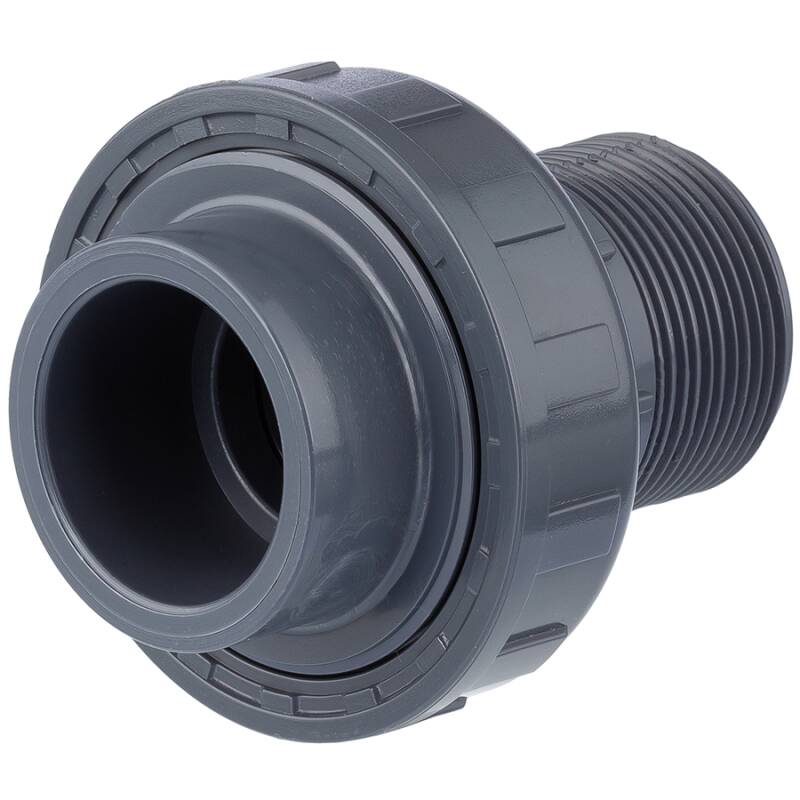

PVC-U Verschraubung Klebemuffe x Aussengewinde 40mm x 1 1/2"
AF0604.040.050
40mm x 1 1/2"
81
40
1 1/2" (47,81mm)
---
105
20
25
4,47 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 50mm x 1 1/2"
AF0604.068.050
50mm x 1 1/2"
85
50
1 1/2" (47,81mm)
2 1/4" ((65,71mm)
108,5
32
19,5
4,24 €*
Stk.:

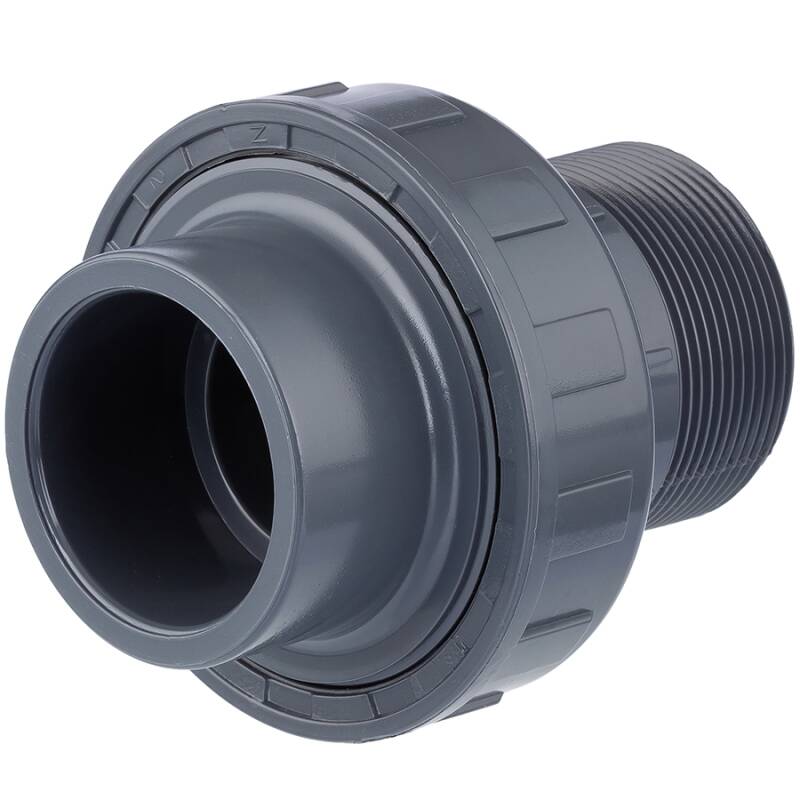

PVC-U Verschraubung Klebemuffe x Aussengewinde 50mm x 2"
AF0604.050.063
50mm x 2"
99
50
2" (59,61mm)
---
119
30
25
6,59 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 63mm x 2"
AF0604.063.063
63mm x 2"
99
63
2" (59,61mm)
---
119
38
28,5
6,60 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 75mm x 2 1/2"
AF0604.075.075
75mm x 2 1/2"
118
75
2 1/2" (75,18mm)
---
152
40
44
18,35 €*
Stk.:
PVC-U Verschraubung Klebemuffe x Aussengewinde 90mm x 3
AF0604.090.090
90mm x 3"
135
90
3" (87,88mm)
---
160
40
44
23,98 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

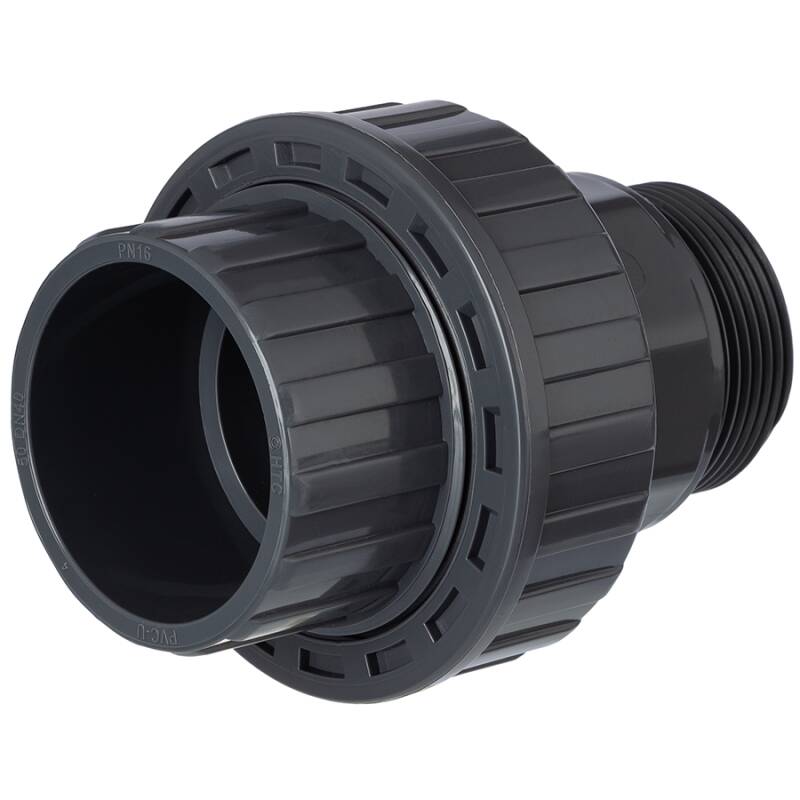

PVC-U Verschraubung, Klebemuffe x Aussengewinde

Anschluss:
Klebemuffe x Aussengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm x 2 1/2" max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau

Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G² vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
