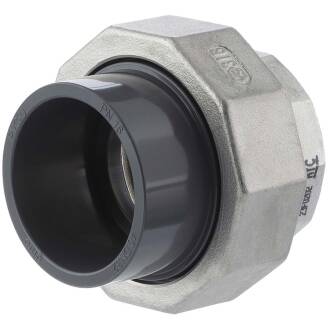

Edelstahl V4A Verschraubung Innengewinde x Einlegeteil PVC-U Klebemuffe 1 1/2" x 50mm

Artikelnummer: AF0622.050.050
Auswahl Steuerzone / Lieferland
28,52 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Lieferzeit: 1 - 4 Werktage  (DE - Ausland abweichend)
array(14) { ["dimension_0400_l"]=> string(2) "67" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(54) "PVC,Verschraubung,Edelstahl,Aussengewinde,V4A,316,Bevo" ["dimension_0140_d"]=> string(5) "50" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0622_Zeichnung.jpg" ["dimension_0450_l2"]=> string(2) "19" ["dimension_0630_s"]=> string(2) "71" ["dimension_0420_l1"]=> string(2) "32" ["dimension_0010_variante"]=> string(13) "1 1/2" x 50mm" ["dimension_0288_g"]=> string(21) "R 1 1/2" (47,81mm)" ["alternatives_icon"]=> string(44) "bilder/artikelicons/icon-industrie-50x50.png" ["hat_3d_bilder"]=> string(1) "1" ["seo text"]=> string(3294) "

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.

Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.


Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.


PVC-U Verschraubung Klebemuffe x Edelstahl V4A Einlegeteil Innengewinde

Die PVC-U Übergangsverschraubung von PVC-U auf Edelstahl V4A Innengewinde zur Anbindung auf Metallrohr. Die Überwurfmutter sowie das Gegenstück mit Klebemuffe sind aus PVC-U gefertigt, Das Einlegeteil mit Innengewinde ist aus Edelstahl V4A gefertigt. Das Edelstahlgewinde ermöglicht eine Verbindung zu Metallgewinde. Die Verschraubung dichtet mit einem teilversenktem EPDM-O-Ring ab.

Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP Whitworth-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.

VA Edelstahl-Verschraubung Aussengewinde auf PVC-U Klebemuffe 50mm x 1 1/2 Zoll oder auch 6/4 Zoll sowie 63mm x 2 Zoll oder 75mm x 2 1/2 Zoll sind drei Größen, welche vorallem im Poolbau eingesetzt werden. Diese Übergangsverschraubungen sind speziell für Edelstahl Bauteile im Pool zum Übergang von PVC-U Rohrleitungen auf Anschlüsse wie z.B. V4A Wärmetauscher unerläßlich.

Die Übergangsverschraubungsvariante 20mm x 1/2 Zoll, 25mm x 3/4 Zoll oder auch 0,75 Zoll sowie 32mm x 1" sind ideale wiedertrennbare Übergänge bzw. Verschraubungen auf Edelstahlbauteile im Anlagenbau oder andere Bereiche der Industrie.

Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
Stk.
  • Sofort verfügbar
  • Lieferzeit: 1 - 4 Werktage  (DE - Ausland abweichend)
Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Hauptartikel incl. Maßangaben

   Beschreibung

Edelstahl V4A Verschraubung Innengewinde x Einlegeteil PVC-U Klebemuffe

Die Verbindung zwischen den Welten - Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Edelstahl V4A.

Anschluss:
Edelstahl V4A Innengewinde x PVC-U Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
Edelstahl V4A | Werkstoff 1.440 | X5CrNiMo 17-12-2, Einlegeteil PVC-U
Flachdichtung:
TPE 70 shore
Farbe:
Edelstahl, Einlegeteil Grau
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
