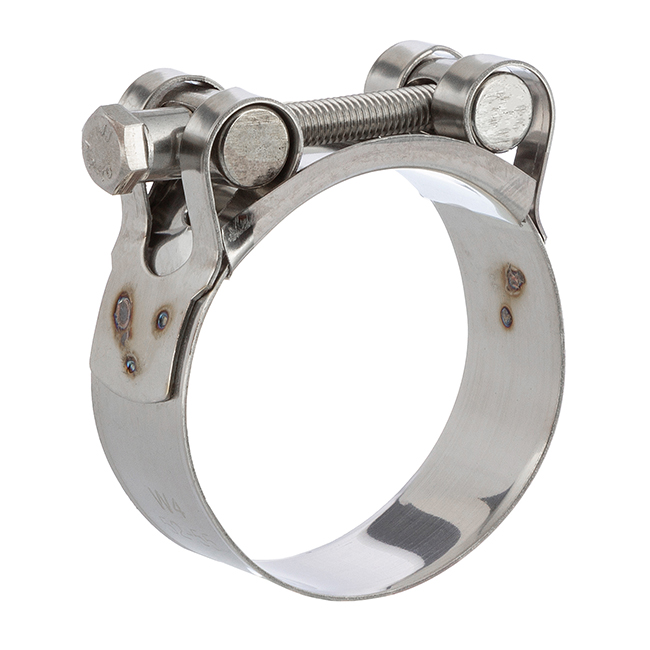

Gelenkbolzenschelle Panzerschelle W4 Edelstahl

Artikelnummer: SZW4HD
Auswahl Steuerzone / Lieferland
ab
1,52 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(13) { ["meta keywords"]=> string(40) "Gelenkbolzenschelle_Panzerschelle_V2A_W4" ["tabellen_ansicht"]=> string(1) "1" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/SZ-03X_Zeichnung.jpg" ["dimension_0010_variante"]=> string(0) "" ["dimension_0060_b"]=> string(2) "24" ["dimension_0220_dn"]=> string(8) "" ["dimension_0530_m"]=> string(2) "M8" ["dimension_0630_s"]=> string(1) "8" ["dimension_0760_w"]=> string(3) "1.5" ["dimension_0914_qualität"]=> string(2) "W6" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
DN
M
S
W
Qualität
Preis
Menge
SZW4HD.017.019
17 - 19mm
18
17 - 19
M5
8
0,6
W4
1,52 €*
Stk.:
Auf Lager: 672
Lieferzeit: 1 - 4 Werktage
SZW4HD.019.021
19 - 21mm
18
19 - 21
M5
8
0,6
W4
1,81 €*
Stk.:
Auf Lager: 1221
Lieferzeit: 1 - 4 Werktage
SZW4HD.020.022
20 - 22mm
18
20 - 22
M5
8
0,6
W4
1,52 €*
Stk.:
Auf Lager: 1310
Lieferzeit: 1 - 4 Werktage
SZW4HD.021.023
21 - 23mm
18
21 - 23
M5
8
0,6
W4
1,55 €*
Stk.:
Auf Lager: 555
Lieferzeit: 1 - 4 Werktage
SZW4HD.023.025
23 - 25mm
18
23 - 25
M5
8
0,6
W4
1,55 €*
Stk.:
Auf Lager: 1021
Lieferzeit: 1 - 4 Werktage
SZW4HD.025.027
25 - 27mm
18
25 - 27
M5
8
0,6
W4
1,55 €*
Stk.:
Auf Lager: 402
Lieferzeit: 1 - 4 Werktage
SZW4HD.026.028
26 - 28mm
18
26 - 28
M5
8
0,6
W4
1,55 €*
Stk.:
Auf Lager: 200
Lieferzeit: 1 - 4 Werktage
SZW4HD.027.029
27 - 29mm
18
27 - 29
M5
8
0,6
W4
1,98 €*
Stk.:
Auf Lager: 211
Lieferzeit: 1 - 4 Werktage
SZW4HD.029.031
29 - 31mm
20
29 - 31
M6
10
0,8
W4
1,98 €*
Stk.:
Auf Lager: 1333
Lieferzeit: 1 - 4 Werktage
SZW4HD.030.033
30 - 33mm
20
30 - 33
M6
10
0,8
W4
1,98 €*
Stk.:
Auf Lager: 518
Lieferzeit: 1 - 4 Werktage
SZW4HD.032.035
32 - 35mm
20
32 - 35
M6
10
0,8
W4
2,05 €*
Stk.:
Auf Lager: 840
Lieferzeit: 1 - 4 Werktage
SZW4HD.034.037
34 - 37mm
20
34 - 37
M5
8
0,6
W4
2,14 €*
Stk.:
Auf Lager: 41
Lieferzeit: 1 - 4 Werktage
SZW4HD.035.038
35 - 38mm
20
35 - 38
M6
10
0,8
W4
2,14 €*
Stk.:
Auf Lager: 472
Lieferzeit: 1 - 4 Werktage
SZW4HD.036.039
36 - 39mm
20
36 - 39
M6
10
0,8
W4
2,14 €*
Stk.:
Auf Lager: 1813
Lieferzeit: 1 - 4 Werktage
SZW4HD.038.041
38 - 41mm
20
38 - 41
M6
10
0,6
W4
2,20 €*
Stk.:
Auf Lager: 54
Lieferzeit: 1 - 4 Werktage
SZW4HD.040.043
40 - 43mm
20
40 - 43
M6
10
0,8
W4
2,20 €*
Stk.:
Auf Lager: 929
Lieferzeit: 1 - 4 Werktage
SZW4HD.042.046
42 - 46mm
22
42 - 46
M6
10
0,8
W4
2,25 €*
Stk.:
Auf Lager: 527
Lieferzeit: 1 - 4 Werktage
SZW4HD.044.047
44 - 47mm
22
44 - 47
M6
10
0,8
W4
2,25 €*
Stk.:
Auf Lager: 200
Lieferzeit: 1 - 4 Werktage
SZW4HD.048.051
48 - 51mm
22
48 - 51
M6
10
0,8
W4
2,28 €*
Stk.:
Auf Lager: 160
Lieferzeit: 1 - 4 Werktage
SZW4HD.052.055
52 - 55mm
22
52 - 55
M6
10
0,8
W4
2,33 €*
Stk.:
Auf Lager: 608
Lieferzeit: 1 - 4 Werktage
SZW4HD.056.059
56 - 59mm
22
56 - 59
M6
10
0,8
W4
2,37 €*
Stk.:
Auf Lager: 273
Lieferzeit: 1 - 4 Werktage
SZW4HD.060.063
60 - 63mm
22
60 - 63
M6
10
0,8
W4
2,43 €*
Stk.:
Auf Lager: 455
Lieferzeit: 1 - 4 Werktage
SZW4HD.064.067
64 - 67mm
22
64 - 67
M6
10
0,8
W4
2,53 €*
Stk.:
Auf Lager: 864
Lieferzeit: 1 - 4 Werktage
SZW4HD.068.073
68 - 73mm
24
68 - 73
M8
13
0,8
W4
3,32 €*
Stk.:
Auf Lager: 794
Lieferzeit: 1 - 4 Werktage
SZW4HD.074.079
74 - 79mm
24
74 - 79
M8
13
0,8
W4
3,37 €*
Stk.:
Auf Lager: 192
Lieferzeit: 1 - 4 Werktage
SZW4HD.080.085
80 - 85mm
24
80 -85
M8
13
0,8
W4
3,45 €*
Stk.:
Auf Lager: 409
Lieferzeit: 1 - 4 Werktage
SZW4HD.086.091
86 - 91mm
24
86 - 91
M8
13
0,8
W4
3,95 €*
Stk.:
Auf Lager: 195
Lieferzeit: 1 - 4 Werktage
SZW4HD.092.097
92 - 97mm
24
92 - 97
M8
13
0,8
W4
4,26 €*
Stk.:
Auf Lager: 173
Lieferzeit: 1 - 4 Werktage
SZW4HD.098.103
98 - 103mm
24
98 - 103
M8
13
0,8
W4
4,36 €*
Stk.:
Auf Lager: 171
Lieferzeit: 1 - 4 Werktage
SZW4HD.104.112
104 - 112mm
24
104 - 112
M8
13
0,8
W4
4,47 €*
Stk.:
Auf Lager: 72
Lieferzeit: 1 - 4 Werktage
SZW4HD.113.121
113 - 121mm
24
113 - 121
M8
13
0,8
W4
4,55 €*
Stk.:
Auf Lager: 48
Lieferzeit: 1 - 4 Werktage
SZW4HD.122.130
122 - 130mm
24
122 - 130
M8
13
0,8
W4
4,64 €*
Stk.:
Auf Lager: 96
Lieferzeit: 1 - 4 Werktage
SZW4HD.131.139
131 - 139mm
26
131 - 139
M10
16
1.5
W4
7,06 €*
Stk.:
Auf Lager: 50
Lieferzeit: 1 - 4 Werktage
SZW4HD.140.148
140 - 148mm
26
140 - 148
M10
16
1.5
W4
7,06 €*
Stk.:
Auf Lager: 26
Lieferzeit: 1 - 4 Werktage
SZW4HD.149.161
149 - 161mm
26
149 - 161
M10
16
1.5
W6
7,28 €*
Stk.:
Auf Lager: 38
Lieferzeit: 1 - 4 Werktage
SZW4HD.162.174
162 - 174mm
26
162 - 174
M10
16
1.5
W4
7,46 €*
Stk.:
Auf Lager: 95
Lieferzeit: 1 - 4 Werktage
SZW4HD.175.187
175 - 187mm
26
175 - 187
M10
16
1.5
W4
7,64 €*
Stk.:
Auf Lager: 65
Lieferzeit: 1 - 4 Werktage
SZW4HD.188.200
188 - 200mm
26
188 - 200
M10
16
1.5
W4
7,90 €*
Stk.:
Auf Lager: 67
Lieferzeit: 1 - 4 Werktage

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

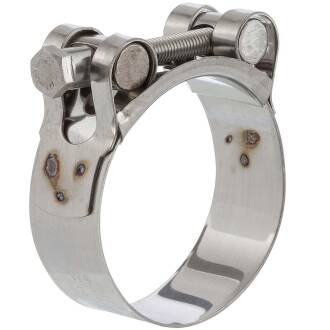

Gelenkbolzenschelle Panzerschelle W4, V2A Edelstahl

Die ultimative Schelle in Qualität W4, V2A Edelstahl für höchste Anforderungen in Lebensmittelindustrie, Maschinenbau, Landwirtschaft, Be- und Entwässerung, Schlammabsaugung sowie für den ambitionierten Heimwerker!
Gelenkbolzenschelle GBS nach DIN 3017 Teil 3 Form C1, ideal für glattwandige Saug- und Druckluftschläuche mit hohen Härtegraden, Kunststoff oder Stahleinlagen oder Befestigung auf Rohren bzw. nicht stark ausgeprägten Tüllenformen.
Die Gelenkbolzenschelle ist vielfältig einsetzbar im Bereich Maschinenbau, Fahrzeugbau, Landwirtschaft, Automobilbau, Sanitär und Gartenbau.

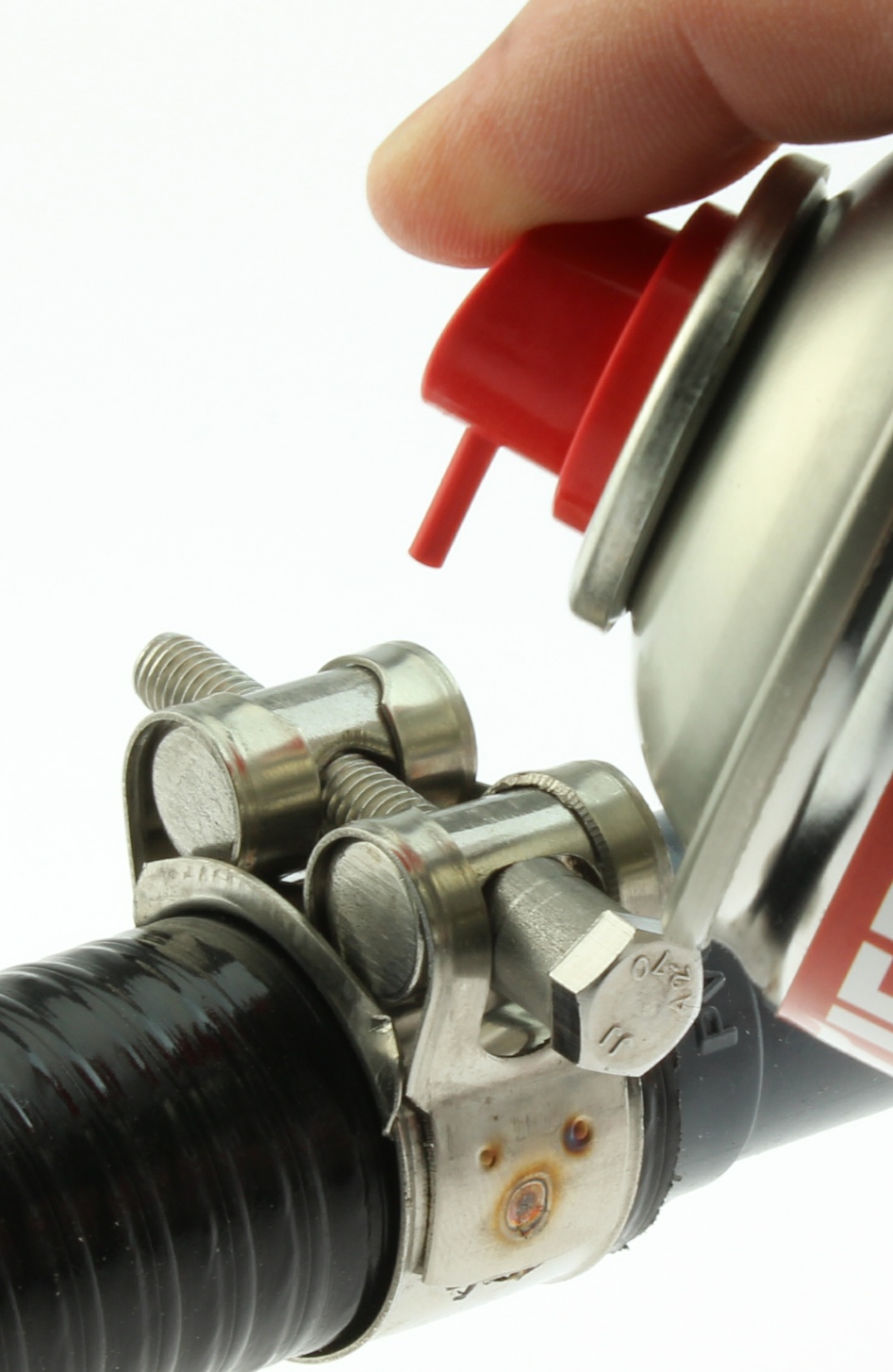

Panzerschlauchschelle Pflege

Sichern der Funktionalität


Die Zugkräfte auf die Gegenmutter beim Festziehen sind enorm. Damit durch die Reibungsenergie kein "Kaltverschweissen" der Schraube mit der Gegenmutter entsteht, immer das Gewinde mit einem Tropfen Öl, Rostlöser o.ä. beim Festziehen pflegen.


Im Überblick

  • Bandbreite 18 - 26mm (je nach Größe)
  • W4 - Spannband, Gehäuse und Schraube aus V2A Edelstahl AISI 304
  • Anzugsdrehmoment: 20 Nm
  • Bruchdrehmoment (minimal): 30 Nm
  • robuste Industriequalität
  • gerne übersehen ... für die richtige Auswahl der Schlauchschelle ist der Aussendurchmesser des Schlauches maßgeblich!
