Beschreibung

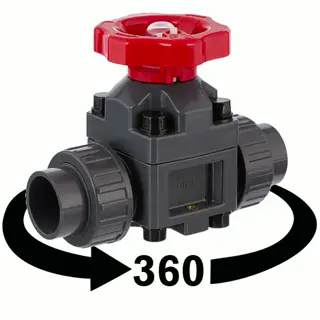

PVC-U Membranschieber FPM Membran & O-Ringe, Verschraubung 2fach Klebemuffe
Membranschieber für genaue Regulierung der Durchflussmenge im Anlagenbau, Aquarienbau sowie allen Anwendungen, bei denen eine genaue Dosierung unumgänglich ist. Vermeiden eines Wasserhammers durch "sanfte" Schließung des Durchflusses.
Durch Drehen des Handrades senkt oder hebt sich eine Membran im Durchflusskanal und reguliert so wesentlich kontrollierter den Durchfluss.
Vier Edelstahl-V2A-Schrauben sorgen für gleichmässige Flächenpressung und höchste Dichtheit bis PN 10. Die Edelstahlschrauben haben keinen Kontakt mit der durchfließenden Flüssigkeit.
Wirkliche Nachhaltigkeit gepaart mit technischer Intelligenz: Gewindeanschlüsse in BSP G Gewinde und somit kombinierbar mit identischem Gegengewinde. Umfassende Ersatzteilbereitstellung, so dass ein Umbau oder ein Verlust kein Problem darstellt.
Anschluss:
2fach Klebemuffe 2/3 Kupplung BSP G
Membran:
FPM
O-Ring:
FPM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau, Handrad Rot
Der Membranschieber von
und seine Features im Detail
Alle Anschlüsse mit Gewinde BSP G, kombinierbar mit identischem Gegengewinde
Eingelassenes Messinggewinde für eine feste, stabile Verbindung zum Untergrund
Die optische Stellungsanzeige für die visuelle Kontrolle bei Drehen des Handrads
Entriegelung des Handrades mit dem beiliegendem Entriegelungsschlüssel - safe & easy
Verriegelung des Handrades für die Sicherung gegen unbeabsichtigter Einstellungsveränderung
Technik, weitergedacht im Detail für variablen Einsatzzweck zu einem günstigen Preis
| Nr. | Teil | Material |
| 1 | Griff | PVC-U |
| 2 | Schauglas | Polystrol |
| 3 | Schließzylinder | POM |
| 4 | Feder | SS304 |
| 5 | Klammer | POM |
| 6 | Handrad | ABS |
| 7 | Gehäusedeckel | PVC-U |
| 8 | Manschette | POM |
| 9 | Welle | POM |
| F10 | Membran | FPM (Viton) |
| 11 | Körper | PVC-U |
| 12 | Überwurfmutter | PVC-U |
| 13 | Einlegemuffe | PVC-U |
| F14 | O-Ring | FPM (Viton) |
| 15 | Schutzkappe | Polypropylen |
| 16 | Mutter | SS304 |
| 17 | Unterlegscheibe | SS304 |
| 18 | Schraube | SS304 |
| 19 | Einpressmutter | Messing |
Ersatzteile Membranschieber HTC© Serie AK0120
Verantwortliche Person für die EU
In der EU ansässiger Wirtschaftsbeteiligter, der sicherstellt, dass das Produkt den erforderlichen Vorschriften entspricht:
HT CONNECT GmbH & Co. KG
Norisstraße 4
91257 Pegnitz
Kontakt:
E-Mail: info@ht-connect.de
Medien
AK0120.000.020
20mm - step-file
AK0120.000.025
25mm - step-file
Ak0120.000.032
32mm - step-file
AK0120.000.040
40mm - step-file
Ak0120.000.050
50mm - step-file
AK0120.000.063
63mm - step-file
