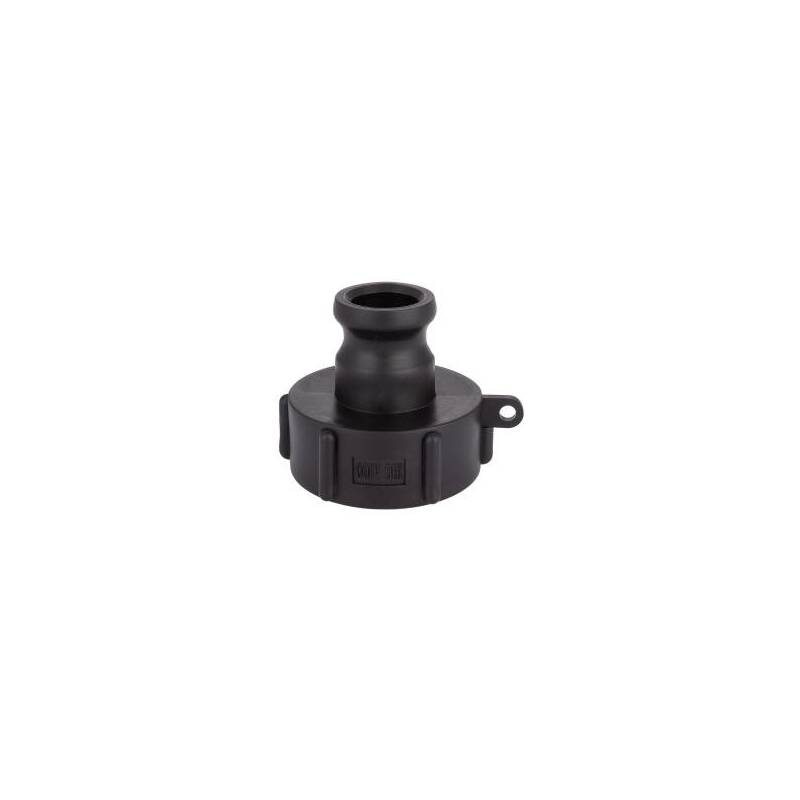

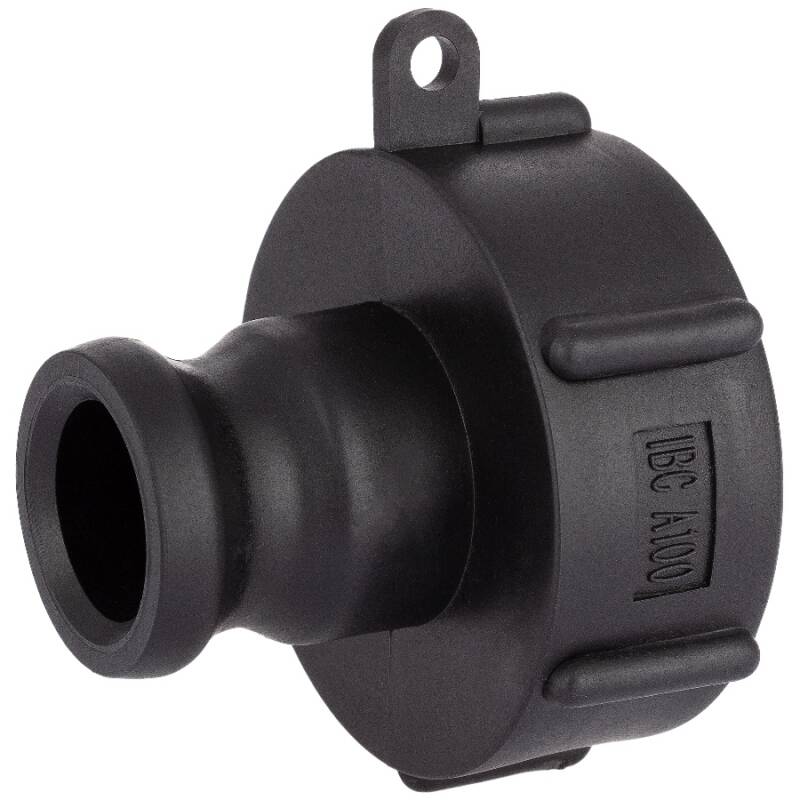

IBC Containeranschluss auf Kamlock Vaterteil

Artikelnummer: KL1000
Auswahl Steuerzone / Lieferland
ab
1,61 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

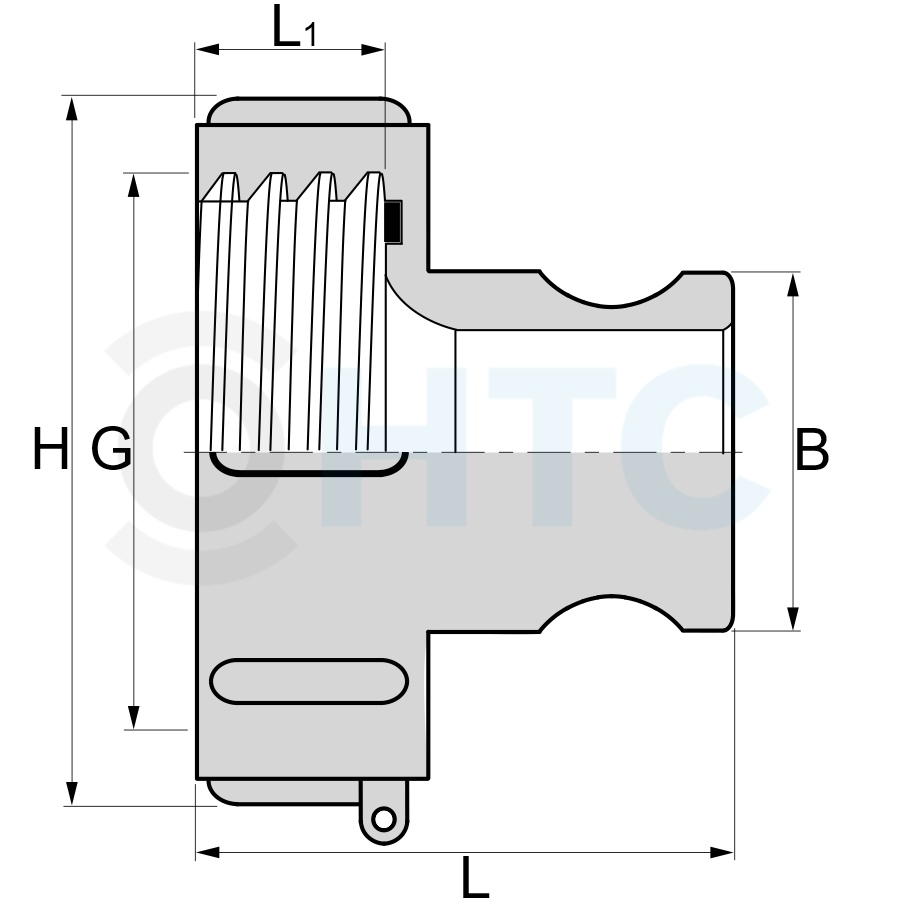

Produktbild
Artikel-Nr.
Variante
B
DN
G
H
L
L1
Preis
Menge
IBC Containeranschluss S60*6 auf Kamlok Vaterteil 3/4"
KL0010.060.025
S60*6 x 3/4"
32
21
S60*6
76
59
29
1,61 €*
Stk.:
IBC Containeranschluss S60*6 auf Kamlok Vaterteil 1"
KL0010.060.032
S60*6 x 1"
37
23
S60*6
78
67
29
1,61 €*
Stk.:
IBC Containeranschluss S60*6 auf Kamlok Vaterteil 1 1/4"
KL0010.060.040
S60*6 x 1 1/4"
45
30
S60*6
76
69
29
1,68 €*
Stk.:
IBC Containeranschluss S60*6 auf Kamlok Vaterteil 1 1/2"
KL0010.060.050
S60*6 x 1 1/2"
53
36,5
S60*6
78
70
29
1,73 €*
Stk.:
IBC Containeranschluss S60*6 auf Kamlok Vaterteil 2"
KL0010.060.063
S60*6 x 2"
63
46
S60*6
76
77
29
1,84 €*
IBC Containeranschluss S100*8 auf Kamlok Vaterteil 2"
KL0010.100.063
S100*8 x 2"
63
44
S100*8
117
96
39
4,93 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Kamlock PP faserverstärkt Spezialanschluss IBC Containeranschluss auf Kamlok Vaterteil

Spezialanschluss zur direkten Anbindung an einen IBC Container Anschluss S60*6 oder S100*8


Bild 3 zeigt Anbindung auf Klappenhahn am IBC Container (nicht im Lieferumfang enthalten)

Anschluss:
Innengewinde x Kamlock
Gewindetyp siehe Tabelle
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (PN):
3/4"/1": max. 8 bar | 1 1/4" - 2": max. 6 bar
Material:
Polypropylen faserverstärkt
Dichtung:
PU-Schaum Flachdichtung
Farbe:
Schwarz UV-beständig
  1. Stecker (Vaterteil) Polypropylen faserverstärkt
  2. Kupplung (Mutterteil) Polypropylen faserverstärkt
  3. Bolzen Stahl verzinkt
  4. Flachdichtung
    NBR
  5. Hebel V2A Edelstahl
  6. Ring Stahleloxiert

orange dot IBC Container Anschlussgrößen


IBC Containeranschluss S60*6

Anschlussgröße

S60*6 DN50 (2") Grobgewinde

S60 (2,36") Gewinde Aussenmaß 60mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S75*6

Anschlussgröße

S75*6 DN50 (2") Grobgewinde

S75 (2,95") Gewinde Aussenmaß 75mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S80*6

Anschlussgröße

S80*6 DN50 (2") Grobgewinde

S80 (3,15") Gewinde Aussenmaß 80mm
6mm (0,24") Gewindesteigung


IBC Containeranschluss S100*8

Anschlussgröße

S100*8 DN80 (3") Grobgewinde

S100 (3,94") Gewinde Aussenmaß 100mm
8mm (0,32") Gewindesteigung
