Messing Schlauchtülle Aussengewinde mit O-Ring x Tülle
1,15 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: MF0811

Artikel-Nr. Variante Preis Menge
MF0811.020.013 1/2" x 13mm 1,15 €*
MF0811.025.013 3/4" x 13mm 1,39 €*
MF0811.025.019 3/4" x 19mm 1,70 €*
MF0811.025.025 3/4" x 25mm 1,92 €*
MF0811.032.019 1" x 19mm 1,99 €*
MF0811.032.025 1" x 25mm 2,31 €*
MF0811.032.032 1" x 32mm 2,96 €*
MF0811.040.025 1 1/4" x 25mm 3,56 €*
MF0811.040.032 1 1/4" x 32mm 3,49 €*
MF0811.040.038 1 1/4" x 38mm 4,95 €*
MF0811.040.040 1 1/4" x 40mm 5,37 €*
MF0811.050.038 1 1/2" x 38mm 6,99 €*
MF0811.050.040 1 1/2" x 40mm 6,91 €*
MF0811.050.050 1 1/2" x 50mm 7,90 €*

inkl. 19% USt., zzgl. Versand

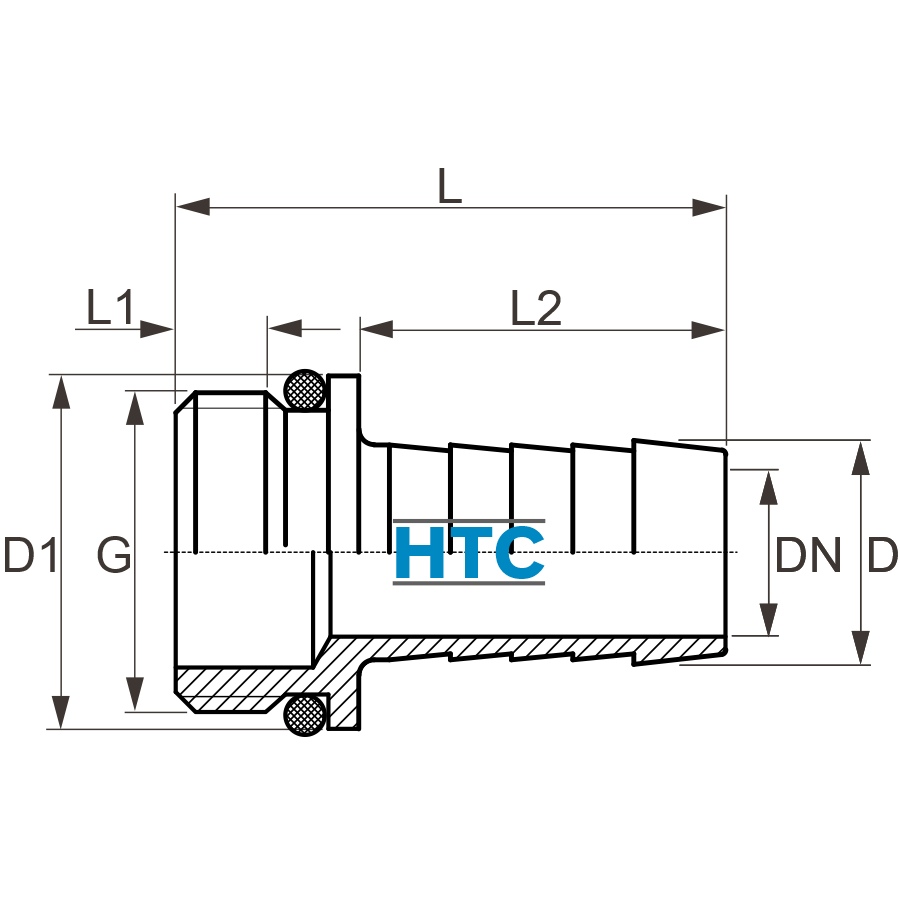

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

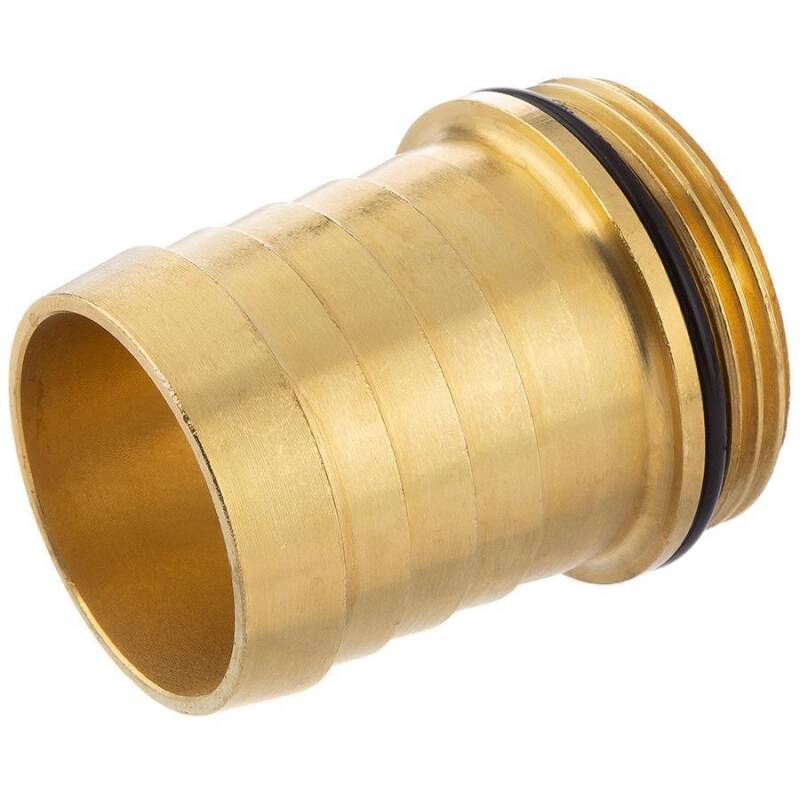

Messing Schlauchtülle Aussengewinde mit O-Ring x Tülle

Die Abdichtung erfolgt rein über den O-Ring, eine Abdichtung des Gewindes ist nicht nötig. Durch den Abschluss zur planen Gegenfläche ist die Messing Schlauchtülle mit integrierten O-Ring auch ideal für Kunststoff-Innengewinde einsetzbar.

Anschluss:
Aussengewinde mit O-Ring x Tülle
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G DIN 2999 & BS21, ISO 228/1 & ISO 7/1, Abdichtung mit O-Ring
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
PN 10 bar
Material Tülle:
Messing MS 58 | CW614N
Material O-Ring:
NBR

Acrylnitril-Butadien-Kautschuk, kurz auch Nitrilkautschuk, Kurzzeichen NBR (Nitrile Butadiene Rubber) zählt zu den Synthesekautschuken

DIN:
Dimensionen konform ISO 4144, Anschlussgewinde nach ISO 7/1 (DIN 2999 / BS 21)
Farbe:
Messing
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
