PP Anbohrschelle Innengewinde

Artikelnummer: PB0100
ab
1,55 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar

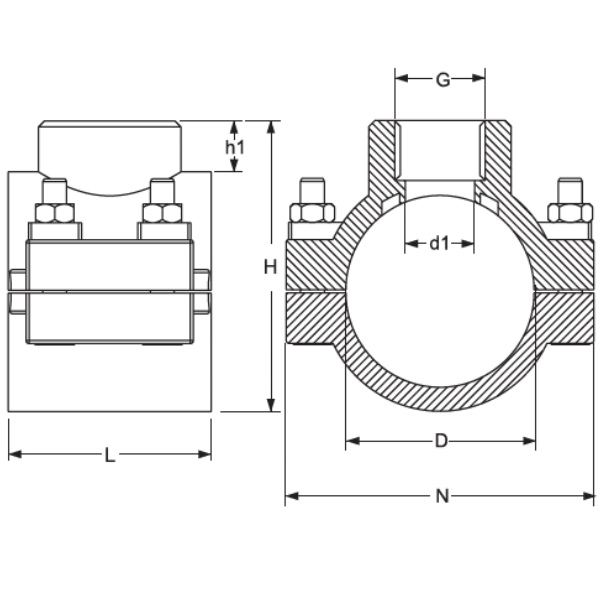

Varianten

Artikel-Nr.
Variante
D
d1
G
H
h1
L
N
Schraub.typ
Schraub.zahl
Gewicht
Preis
Menge
PB0100.050.020
50mm x 1/2"
50
15
1/2" (20,96mm)
81
19
52
88
M8x50
2
128
1,55 €*
PB0100.050.040
50mm x 1 1/4"
50
31
1 1/4" (41,91mm)
81
22
68
90
8x35
2
139
1,55 €*
Stk.:
PB0100.063.050
63mm x 1 1/2"
63
31
1 1/2" (47,80mm)
98,5
17
67,5
96
8x50
4
250
2,01 €*
Stk.:
PB0100.075.025
75mm x 3/4"
75
18
3/4" (26,44mm)
113
19,5
75
114
8x50
4
297
2,55 €*
PB0100.075.032
75mm x 1"
75
25
1" (33,25mm)
113
19,5
75
114
8x50
4
301
2,55 €*
Stk.:
PB0100.075.040
75mm x 1 1/4"
75
31
1 1/4" (41,91mm)
113
19,5
75
114
8x50
4
305
2,55 €*
Stk.:
PB0100.075.050
75mm x 1 1/2"
75
37
1 1/2" (47,80mm)
113
19,5
75
114
8x50
4
307
2,55 €*
Stk.:
PB0100.075.063
75mm x 2"
75
49
2" (59,61mm)
113
19,5
75
114
8x50
4
301
2,55 €*
Stk.:
PB0100.090.020
90mm x 1/2"
90
15
1/2" (20,96mm)
129
20
84,5
125
8x50
4
347
3,19 €*
Stk.:
PB0100.090.025
90mm x 3/4"
90
20,5
3/4" (26,44mm)
129
20
84,5
123
8x50
4
339
3,19 €*
Stk.:
PB0100.090.032
90mm x 1"
90
25
1" (33,25mm)
129
20
84,5
125
8x50
4
348
3,19 €*
Stk.:
PB0100.090.040
90mm x 1 1/4"
90
31
1 1/4" (41,91mm)
129
20
84,5
125
8x50
4
340
3,19 €*
Stk.:
PB0100.090.050
90mm x 1 1/2"
90
37,5
1 1/2" (47,80mm)
129
20
84,5
127
8x50
4
342
3,19 €*
Stk.:
PB0100.090.063
90mm x 2"
90
38,5
2" (59,61mm)
129
20
84,5
125
8x50
4
365
3,27 €*
Stk.:
PB0100.125.025
125mm x 3/4"
125
18
3/4" (26,44mm)
167
19
99,5
171
8x50
4
463
5,05 €*
Stk.:
PB0100.125.032
125mm x 1"
125
25
1" (33,25mm)
167
19
99,5
171
8x50
4
449
5,05 €*
Stk.:
PB0100.125.040
125mm x 1 1/4"
125
32
1 1/4" (41,91mm)
167
19
99,5
171
8x50
4
475
4,70 €*
Stk.:
PB0100.125.050
125mm x 1 1/2"
125
38
1 1/2" (47,80mm)
167
19
99,5
171
8x50
4
475
4,70 €*
Stk.:
PB0100.125.063
125mm x 2"
125
49
2" (59,61mm)
167
19
99,5
171
8x50
4
470
4,70 €*
Stk.:
PB0100.160.020
160mm x 1/2"
160
15
1/2" (20,95mm)
213
25
137
197
8 x 60
6
865
18,39 €*
Stk.:
PB0100.160.025
160mm x 3/4"
160
19
3/4" (26,44mm)
213
25
137
203
8x60
6
865
18,39 €*
Stk.:
PB0100.200.025
200mm x 3/4"
200
20
3/4" (26,44mm)
252
23
195
270
12x70
6
2065
53,67 €*
Stk.:
PB0100.200.032
200mm x 1"
200
26
1" (33,25mm)
252
23
195
270
12x70
6
2065
53,67 €*
Stk.:
PB0100.200.040
200mm x 1 1/4"
200
34
1 1/4" (41,91mm)
247
25
195
270
12x70
6
2030
53,67 €*
Stk.:
PB0100.200.050
200mm x 1 1/2"
200
46
1 1/2" (47,80mm)
243
25,5
195
270
12x70
6
2135
53,67 €*
Stk.:
PB0100.200.063
200mm x 2"
200
50
2" (59,61mm)
246
25
195
270
12x70
6
2035
53,67 €*
Stk.:
PB0100.200.090
200mm x 3"
200
76
3" (87,88mm)
252
35,5
195
270
12x70
6
2073
53,67 €*
Stk.:
PB0100.200.110
200mm x 4"
200
77
4" (113,03mm)
255,5
35,5
195
270
12x70
6
2080
53,67 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Anbohrschelle ohne Verstärkungsring, verzinkte Schrauben
+++ Abverkauf +++

Die Anbohrschelle aus schwarzem Polypropylen, oft auch als PE-Anbohrschelle bezeichnet ist ideal um an einer bestehenden Leitung an jeglicher Stelle Abzweige zu setzen. Anbohrschellen sind für PE-Rohr, PVC-Rohr und Metallrohr mit korrektem Aussendurchmesser geeigent.


Die Leitung muss nicht durchtrennt werden. Sie befestigen die Anbohrschelle - unterstützt durch unseren Download Anbringen einer Anbohrschelle - an der gewünschten Stelle, in der gewünschten Neigung und bohren nur noch die Öffnung in die Leitung um den Anschluss zur Abgangsleitung herzustellen.


  • bis 50mm mit 2 Befestigungsschrauben und Dichtring
  • bis 63mm mit 4 Befestigungsschrauben und Dichtring
  • bis 160mm mit 6 Befestigungsschrauben und Dichtring
Anschluss:
Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
0°C bis 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser, ohne Verstärkungsring
Material:
Polypropylen
O-Ring:
NBR
Schrauben/Muttern:
verzinkt
Farbe:
Schwarz ähnl. RAL 9011
  • absolut ungiftig, geruchs- und geschmackslos
  • geeignet für den Transport von Trinkwasser, Wein, Getränke und andere nährenden Flüssigkeiten
  • beständig gegenüber anorganischen Salzen in wässrigen Lösungen, schwach organischen Säuren und Laugen, Alkohol und teilweise Ölen
  • sehr gute mechanische Eigenschaften gegenüber Waschchemikalien o.ä
  • schützt als elektrisch isolierendes Material gegen elektrochemische Korrosion und Perforation, welche durch Streuströme verursacht wird
  • Wetter-, Ozon und UV-beständig
DOWNLOAD Anbringen einer Anbohrschelle
DOWNLOAD Polypropylen PP Temperatur-/ Druckdiagramm
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
