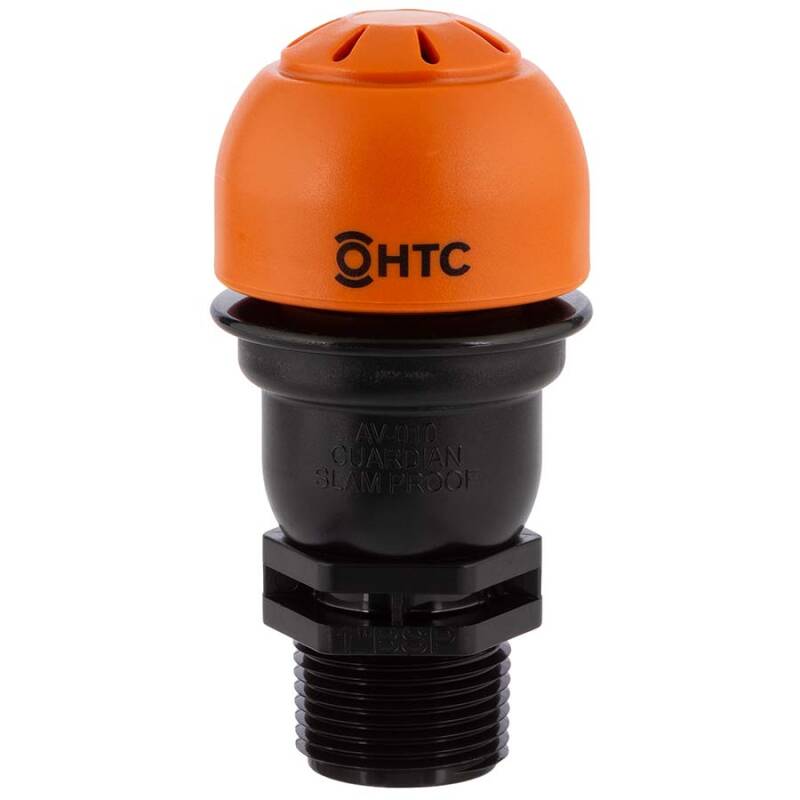

PP autom. Entlüftungsventil Schnellentlüfter
6,94 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AK0890

Artikel-Nr. Variante Preis Menge
AK0890.000.025 3/4" 6,94 €*
AK0890.000.032 1" 6,94 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

Be- und Entlüftungsventil, automatischer Schnellentlüfter, Aussengewinde

Be- und Entlüftungsventil zum Be- und Entlüften von offenen und geschlossenen Systemen sowie zum Vermeiden einer Vacuumbilduung in Behältern und Rohrleitungen.

Ideal ist der Verbau des Be- und Entlüftungsventils ausschließlich stehend an höchster Stelle innerhalb des Leitungssystems oder auf einen Druckbehälters (z.B. Sandfilter, Poolfilter). Befindet sich im System Luft, so entweicht diese über das Entlüftungsventil automatisch. Nachfließendes Wasser drückt die innenliegende Kugel gegen die Dichtung und verschließt den weiteren Ausfluss. Wird das System entleert, so öffet sich das Belüftungsventil durch die zurückfallende Kugel und nachfließende Luft füllt das Leitungssystem und vermeidet eine eventuelle Beschädigung durch Unterdruck. Das Gehäuse des Be- und Entlüftungsventils ist aus UV-stabliem PP Polypropylen Kunstoff - am und im Be- und Entlüftungsventil sind keine Metallteile verbaut. Gegenüber vergleichbarer Ventile aus PVC-U ist der Werkstoff Polyamid für höhere Temeraturen im Dauerbetrieb bis 60°C einsetzbar.

Wichtig: Mindestdruck 0,5 bar, beim Befüllen tritt kurzzeitig Wasser aus, bis die Kugel an die Abdichtung gepresst wird und den Luftaustritt verschließt. Liegt in Ihrem System ein ständiger Lufteinschluss vor, so tritt bei jedem erneuten Verschluss nach Kugelabfall kurzzeitig Wasser aus.
Verbau: Beim Einschrauben des Entlüftungsventils das Ventil am Körper fassen oder über den Sechskant - nicht die orange Kappe zum Festziehen benutzen!
Anschluss:
Aussengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 60°C konstant, kurzzeitig 80°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C
Material:
PP Polypropylen
Farbe:
Schwarz, Kappe: Orange
Einsatzbereich:
Pikto
