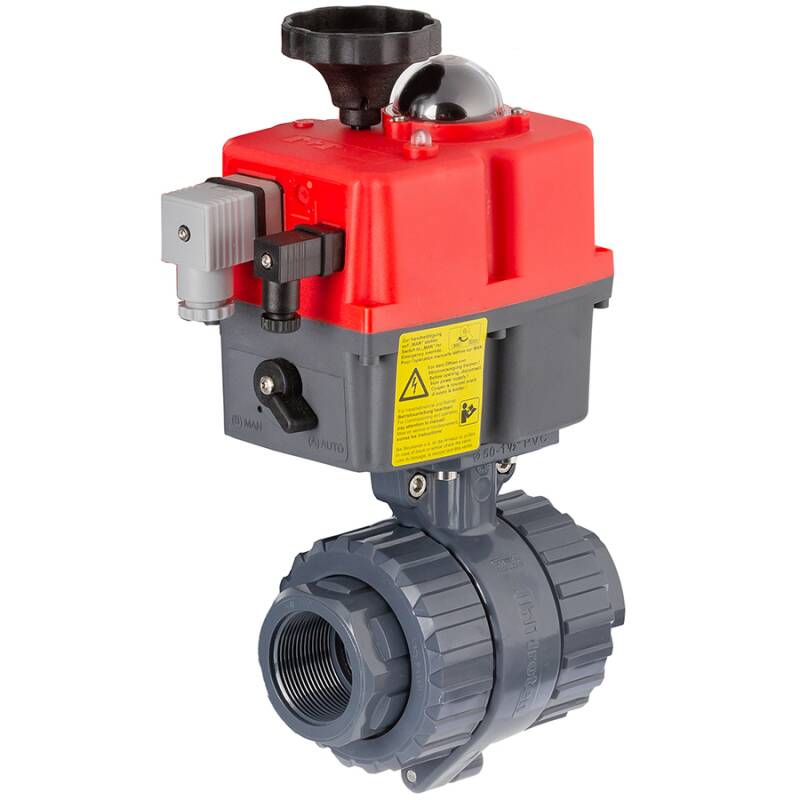

PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb - 2fach Innengewinde

Artikelnummer: AK0511
ab
310,23 €
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
A
B
C
D
E
Stellantrieb Typ
Spannung
Gewicht
Preis
Menge
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Innengewinde 1/2", 24 AC/DC
AK0511.L10.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J L10, 10 Nm
24 AC/DC
1760
310,23 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Innengewinde 3/4", 24 AC/DC
AK0511.L10.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J L10, 10 Nm
24 AC/DC
1820
310,23 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb L10, 2fach Innengewinde 1", 24 AC/DC
AK0511.L10.032
1"
122
72
243
1" (33,25mm)
177
J+J L10, 10 Nm
24 AC/DC
1923
316,39 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Innengewinde 1/2", 110-240 AC/DC
AK0511.H10.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
1760
310,23 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Innengewinde 3/4", 110-240 AC/DC
AK0511.H10.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
1820
310,23 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb H10, 2fach Innengewinde 1", 110-240 AC/DC
AK0511.H10.032
1"
122
72
243
1" (33,25mm)
177
J+J H10, 10 Nm
110 - 240 AC/DC
1923
316,39 €*
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 1/2", 24-240 AC/DC
AK0511.S20.020
1/2"
86
55
227
1/2" (20,96mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
1760
418,18 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 3/4", 24-240 AC/DC
AK0511.S20.025
3/4"
99
62
232
3/4" (26,44mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
1858
416,74 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 1", 24-240 AC/DC
AK0511.S20.032
1"
122
72
243
1" (33,25mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
1959
424,33 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 1 1/4", 24-240 AC/DC
AK0511.S20.040
1 1/4"
131
88
265
1 1/4" (41,91mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
2146
428,22 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 1 1/2", 24-240 AC/DC
AK0511.S20.050
1 1/2"
155
103
282
1 1/2" (47,81mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
2502
431,10 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S20, 2fach Innengewinde 2", 24-240 AC/DC
AK0511.S20.063
2"
180
120
390
2" (59,61mm)
177
J+J S20, 20 Nm
24 - 240 AC/DC
2918
451,84 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S35, 2fach Innengewinde 2 1/2", 24-240 AC/DC
AK0511.S35.075
2 1/2"
202
150
401
2 1/2" (75,18mm)
177
J+J S35, 35 Nm
24 - 240 AC/DC
5446
588,16 €*
Stk.:
PVC-U 2Wege Kugelhahn PTFE mit elektrischem Stellantrieb S55, 2fach Innengewinde 3", 24-240 AC/DC
AK0511.S55.090
3"
232
181
450
3" (87,88mm)
177
J+J S55, 55 Nm
24 - 240 AC/DC
6690
783,07 €*
Stk.:

inkl. 19% USt. , Versandkostenfreie Lieferung

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn mit elektrischem Stellantrieb, Innengewinde

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter
  • hydraulisch geprüfte Auslieferungsqualität

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

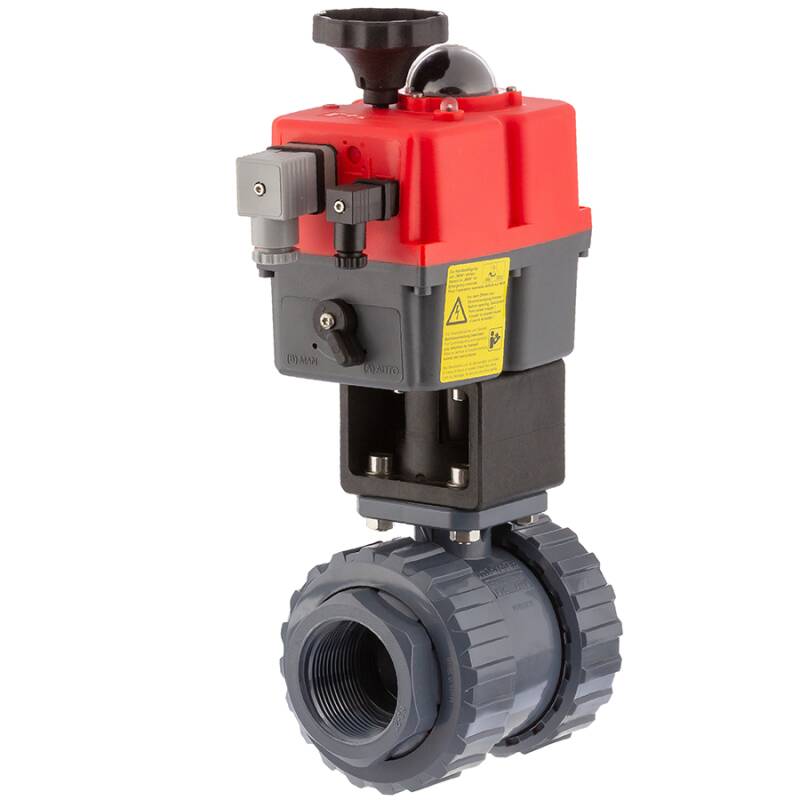

Hiweis: Der Adapter für die Stellantriebmontage Dimension 1/2" - 1 1/2" ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
