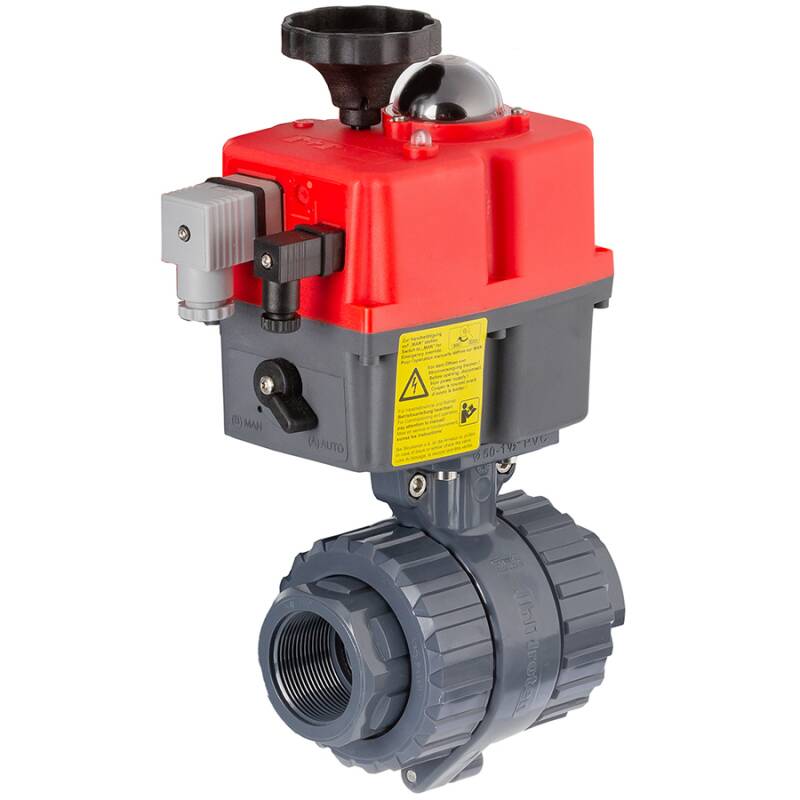

U-PVC 2 way ball valve PTFE with electrical actuator - female thread
310,23 €

including 19% VAT., no shipping costs

Item number: AK0511

Product picture Item no. Variation Price Quantity
U-PVC 2 way ball valve PTFE with electrical actuator L10, female thread 1/2", 24 AC/DC AK0511.L10.020 1/2" 310,23 €*
U-PVC 2 way ball valve PTFE with electrical actuator L10, female thread 3/4", 24 AC/DC AK0511.L10.025 3/4" 310,23 €*
U-PVC 2 way ball valve PTFE with electrical actuator L10, female thread 1", 24 AC/DC AK0511.L10.032 1" 316,39 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, female thread 1/2", 110-240 AC/DC AK0511.H10.020 1/2" 310,23 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, female thread 3/4", 110-240 AC/DC AK0511.H10.025 3/4" 310,23 €*
U-PVC 2 way ball valve PTFE with electrical actuator H10, female thread 1", 110-240 AC/DC AK0511.H10.032 1" 316,39 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 1/2", 24-240 AC/DC AK0511.S20.020 1/2" 418,18 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 3/4", 24-240 AC/DC AK0511.S20.025 3/4" 416,74 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 1", 24-240 AC/DC AK0511.S20.032 1" 424,33 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 1 1/4", 24-240 AC/DC AK0511.S20.040 1 1/4" 428,22 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 1 1/2", 24-240 AC/DC AK0511.S20.050 1 1/2" 431,10 €*
U-PVC 2 way ball valve PTFE with electrical actuator S20, female thread 2", 24-240 AC/DC AK0511.S20.063 2" 451,84 €*
U-PVC 2 way ball valve PTFE with electrical actuator S35, female thread 2 1/2", 24-240 AC/DC AK0511.S35.075 2 1/2" 588,16 €*
U-PVC 2 way ball valve PTFE with electrical actuator S55, female thread 3", 24-240 AC/DC AK0511.S55.090 3" 783,07 €*

including 19% VAT., plus shipping

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn mit elektrischem Stellantrieb, Innengewinde

EPDM O-Ringe, Teflon Kugeldichtung

Anschluss:
2fach Innengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
Teflon (PTFE)
Zertifikat:
WRAS Zertifikat (Trinkwasser)
Farbe:
Grau, Griff Orange
Einsatzbereich:
Pikto
Zertifikat:
WRAS Qualitätslogo
WRAS geprüfte Industriequalität für den direkten Einsatz mit Trinkwasser sowie nährenden Flüssigkeiten.

orange dot Technische Information

Der Kugelhahn:


  • bi-directional geformter Handgriff
  • Kugel und Zapfenloch poliert
  • justierbarer Sicherheitsblock
  • industriell einsetzbar - Teflon Kugelsitz: Beständigkeit gegen die meisten Säuren und Laugen
  • O-Ringe EPDM
  • Arbeitsdruck 10 bar (150 psi) bei 20°C Medium Wasser
  • zertifizierter Einsatz (WRAS Zertifikat) für Trinkwasser
  • sicheres Handling durch griffsichere Überwurfmutter
  • hydraulisch geprüfte Auslieferungsqualität

Der Stellantrieb:


  • J+J Multi-Voltage ab Version S20
  • Multiflange Interface ISO 5211
  • Nothandbetätigung
  • 2Wege-Hilfsschalter
  • Optische Stellungsanzeige
  • Welle Polyamid nichtrostend
  • Interne Heizung um eine Beschädigung durch Kondensation vorzubeugen
  • elektronischer Drehmomentlimiter
  • Gehäuse aus Polyamid, IP-65
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

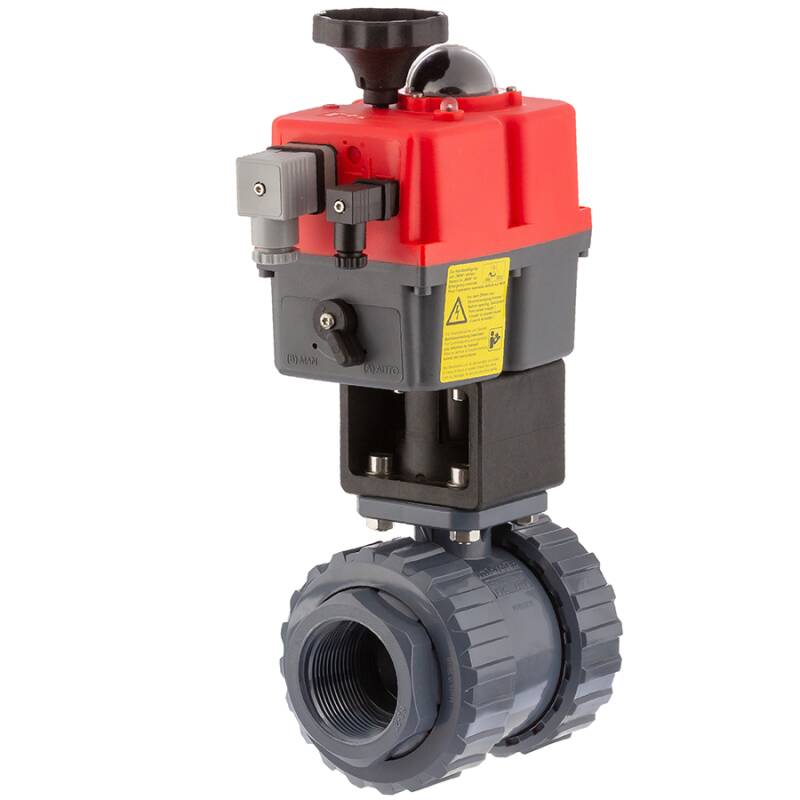

Hiweis: Der Adapter für die Stellantriebmontage Dimension 1/2" - 1 1/2" ist abweichend zur Bilddarstellung.
Montage Instruktion:
Der elektrische Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden. Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten. Demnach ist eine externe Sicherung mit entsprechender Auslösecharakteristik (z.B. LS Schalter Typ C/D) vorzusehen,
Der Stellmotor ist ausschließlich stehend zu verbauen.
Die innenliegende Schaltraumheizung benötigt eine dauerhafte Spannungsversorgung.
