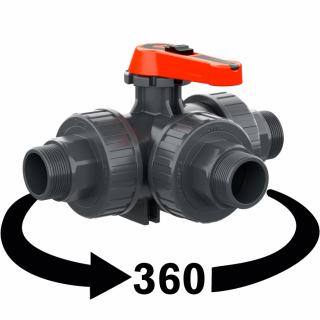

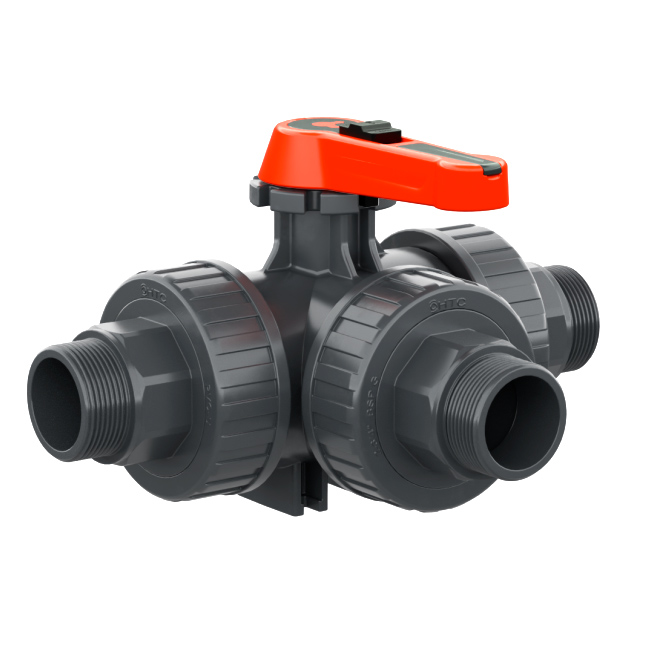

PVC-U 3Wege Kugelhahn Industrie L-Bohrung 3fach Aussengewinde

Artikelnummer: AK1166
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
L-Bohrung
Preis auf Anfrage
  • Sofort verfügbar
array(15) { ["dimension_0340_h"]=> string(0) "" ["dimension_0400_l"]=> string(0) "" ["dimension_0300_g1"]=> string(0) "" ["dimension_0060_b"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(21) "PVC-U_3Wege_Kugelhahn" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK1166_Zeichnung.jpg" ["dimension_0420_l1"]=> string(0) "" ["dimension_0010_variante"]=> string(0) "" ["dimension_0288_g"]=> string(8) "" ["alternatives_icon"]=> string(45) "bilder/artikelicons/L-Bohrung-Artikelicon.png" ["bohrung_logo"]=> string(25) "L-Bohrung-Artikelicon.png" ["hat_3d_bilder"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

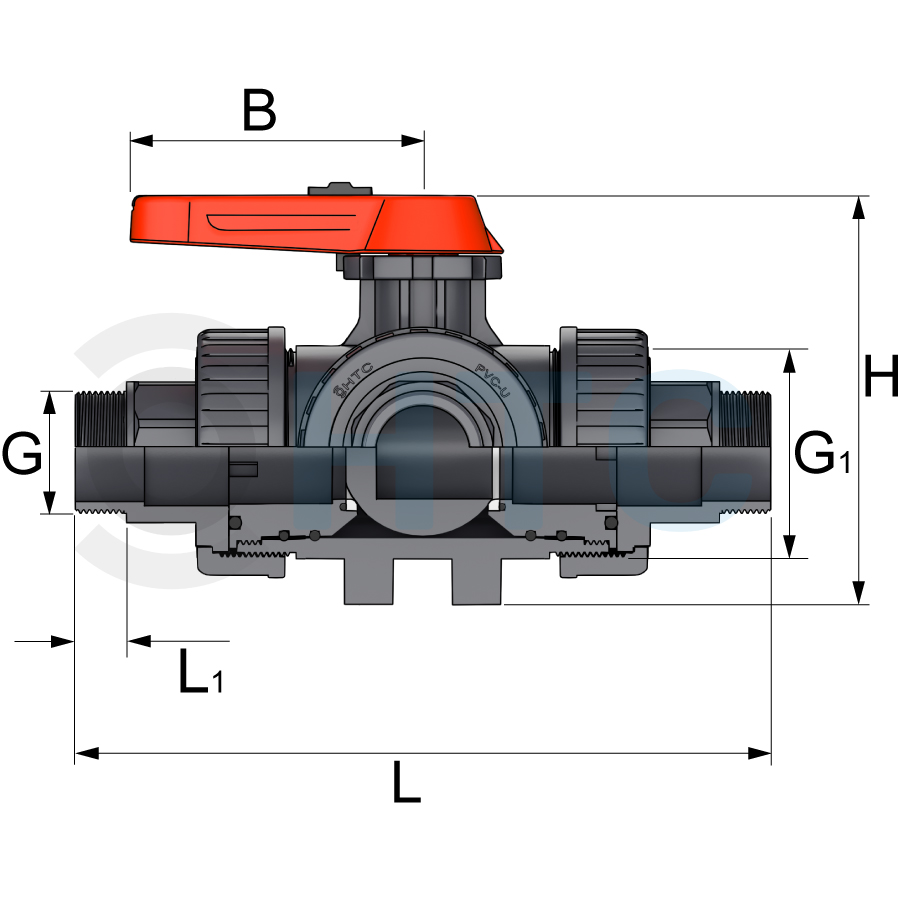

Artikel-Nr.
Variante
B
DN
G
G1
H
L
L1
Preis
Menge
AK1166.000.050
1 1/2"
113
40
1 1/2" (47,81mm)
2 3/4" (81,5mm)
160
272
18
84,78 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

HTC© 3Wege Kugelhahn L-Bohrung Industrie, 3fach Aussengewinde

Das Feature der Oberklasse: der einstellbare Sicherheitsblock. Der Druck der Einlegemuffen, welcher durch das Festziehen der Überwurfmutter nach innen weitergegeben wird, gelangt nicht an die Kugel, da an allen drei Seiten der Sicherheitsblock durch Gewinde fixiert und einstellbar ist.

Weitere herausstechende Features:

  • Arretierbarer Regulierhebel
  • 4fach Bodenfixierung möglich
  • Multiflange Interface ISO 5211

Anschluss:
3fach Aussengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
auch für flachdichtende Verbindungen geeignet (BSP G)
Kugel:
L-Bohrung
Besonderheit:
einstellbarer Sicherheitsblock, Griffhebel arretierbar
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. PN 16 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ringe:
EPDM
Kugeldichtung:
PTFE (Teflon)
Farbe:
Grau, Griff: Rot mit grauem Inlet



Die L-Bohrung

HTC 3-Wege Kugelhahn Industrie L-Bohrung


Druckverlust

HTC 3-Wege Kugelhahn Industrie L-Bohrung Druckverlust


Die verschraubbare Kugelhalterung (Sicherheitsblock)

HTC 3-Wege Kugelhahn Industrie T-Bohrung Druckverlust

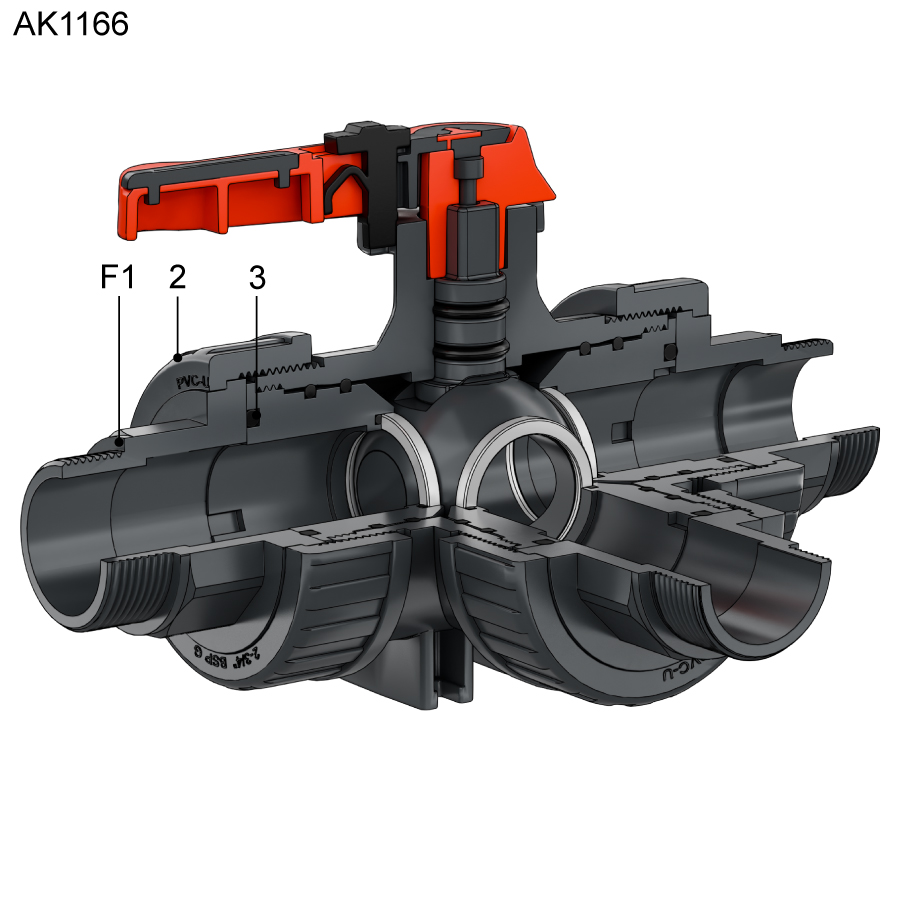

Ersatzteile Kugelhahn HTC© Serie AK1166

Ersatzteile 3 Wege Kugelhahn Serie AK1166

Ersatzteile
50mm - 1 1/2"
