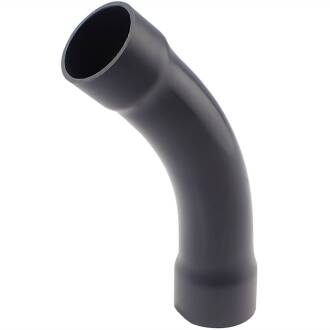

PVC-U Bogen 45° 2fach Klebemuffe

Artikelnummer: AF0402
Auswahl Steuerzone / Lieferland
ab
0,48 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
array(14) { ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AF0402_Zeichnung.jpg" ["wichtiger_hinweis"]=> string(75) "auf Grund der thermischen Formung können die Maße z.T. abweichen" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(22) "PVC_Bogen_Rohr_45-Grad" ["dimension_0010_variante"]=> string(22) "
10er Pack" ["dimension_0140_d"]=> string(8) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["dimension_0060_b"]=> string(5) "mind." ["dimension_0340_h"]=> string(5) "mind." ["dimension_0770_z"]=> string(5) "mind." ["break_after"]=> string(1) "1" ["break_after_color"]=> string(7) "#b1b1b1" ["break_after_thickness"]=> string(3) "2px" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
auf Grund der thermischen Formung können die Maße z.T. abweichen
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
D
H
Z
Preis
Menge
AF0402.P10.020
20mm
Stück
mind. 16
20
mind. 95
mind. 40
0,48 €*
Stk.:
AF0402.000.020-10
20mm
10er Pack
mind. 16
20
mind. 95
mind. 40
3,82 €*
Stk.:
AF0402.P10.025
25mm
Stück
mind. 18,5
25
mind. 95
mind. 45
0,52 €*
Stk.:
AF0402.000.025-10
25mm
10er Pack
mind. 18,5
25
mind. 95
mind. 45
4,17 €*
0,42 € / Stk.
Pack:
AF0402.P10.032
32mm
Stück
mind. 22
32
mind. 110
mind. 52
1,00 €*
Stk.:
AF0402.000.032-10
32mm
10er Pack
mind. 22
32
mind. 110
mind. 52
7,97 €*
0,80 € / Stk.
Pack:
AF0402.P10.040
40mm
Stück
mind. 26
40
mind. 148
mind. 70
1,59 €*
Stk.:
AF0402.000.040-10
40mm
10er Pack
mind. 26
40
mind. 148
mind. 70
12,71 €*
Stk.:
AF0402.P10.050
50mm
Stück
mind. 31
50
mind. 195
mind. 80
2,42 €*
Stk.:
AF0402.000.050-10
50mm
10er Pack
mind. 31
50
mind. 195
mind. 80
19,28 €*
1,93 € / Stk.
Pack:
AF0402.P10.063
63mm
Stück
mind. 37,5
63
mind. 215
mind. 93
3,83 €*
Stk.:
AF0402.000.063-10
63mm
10er Pack
mind. 37,5
63
mind. 215
mind. 93
30,63 €*
3,06 € / Stk.
Pack:
AF0402.P10.075
75mm
Stück
min. 43,5
75
min. 230
min. 100
5,00 €*
Stk.:
AF0402.000.075-10
75mm
10er Pack
mind. 43,5
75
min. 230
mind. 100
40,03 €*
4,00 € / Stk.
Pack:
AF0402.P10.090
90mm
Stück
min. 51
90
min. 305
min. 130
9,79 €*
Stk.:
AF0402.000.090-10
90mm
10er Pack
mind. 51
90
min. 305
mind. 130
78,30 €*
7,83 € / Stk.
Pack:
AF0402.P10.110
110mm
Stück
min. 61
110
min. 370
min. 160
16,10 €*
Stk.:
AF0402.000.110-10
110mm
10er Pack
mind. 61
110
min. 370
mind. 160
128,83 €*
12,88 € / Stk.
Pack:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Bogen 45° aus Rohr, 2fach Klebemuffe 10 bar

Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau

Wichtig: Im Gegensatz zu Spritzgussfittings werden diese Fittings aus Rohr thermisch verformt. Die Maße sowie die Ausführung können deshalb z.T. leicht abweichen.


DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
