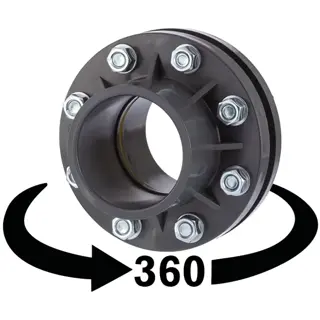

PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe

Artikelnummer: AF0706
Auswahl Steuerzone / Lieferland
ab
20,22 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

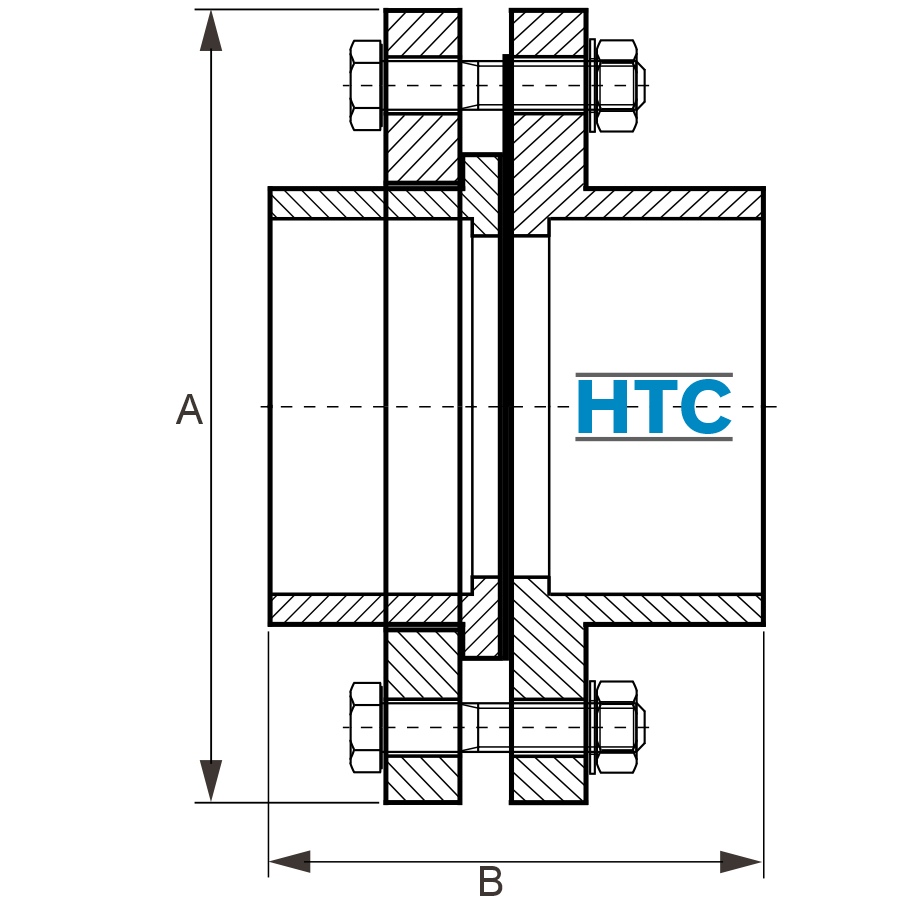

Produktbild
Artikel-Nr.
Variante
A
B
DN
Schraube
Rohr A-ø
Preis
Menge
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 50mm
AF0706.000.050
50mm
150
74
40
4x M16 x 70
50
20,22 €*
Stk:

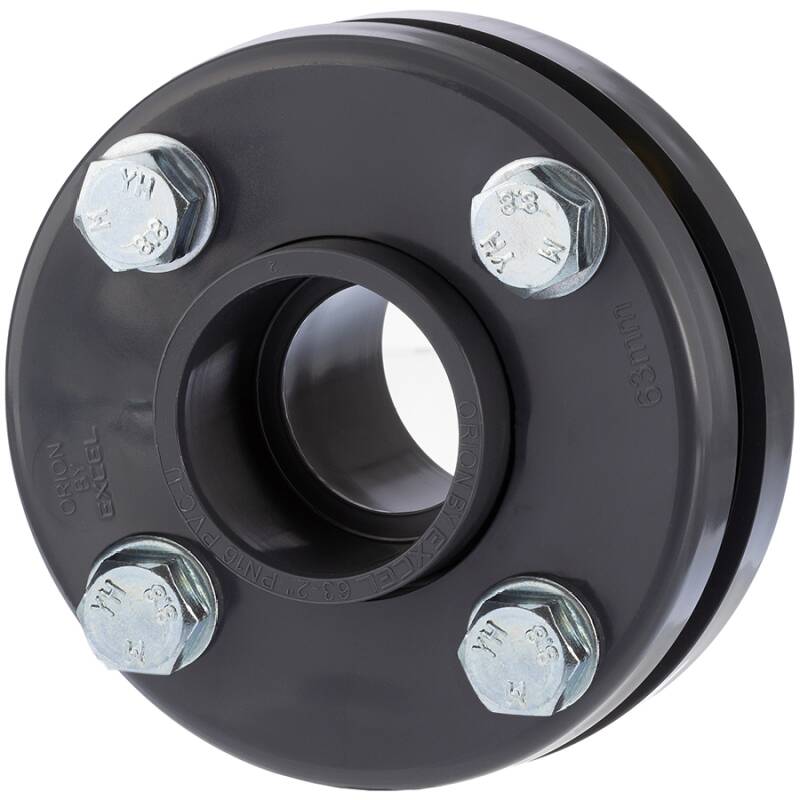

PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 63mm
AF0706.000.063
63mm
166
90
50
4x M16 x 70
63
20,34 €*
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 75mm
AF0706.000.075
75mm
185
100
65
4x M16 x 70
75
25,35 €*
Stk:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 90mm
AF0706.000.090
90mm
200
110
80
8x M16 x 70
90
39,12 €*
Stk:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 110mm
AF0706.000.110
110mm
220
143
100
8x M16 x 80
110
47,59 €*

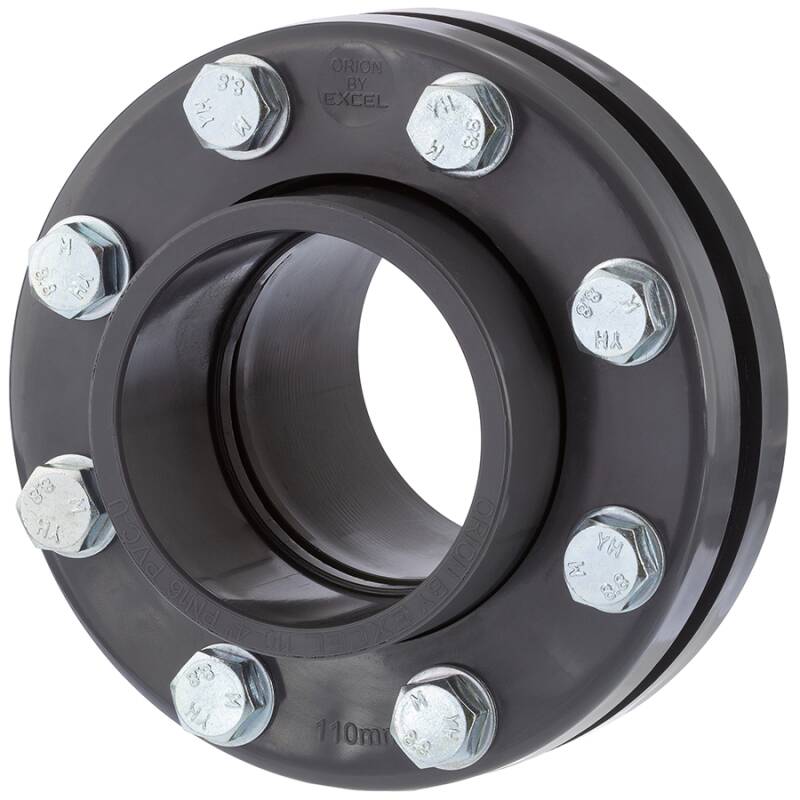

PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 125mm
AF0706.000.125
125mm
230
155
110
8x M16 x 80
125
58,79 €*
Stk:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 160mm
AF0706.000.160
160mm
285
186
150
8x M20 x 90
160
99,79 €*
Stk:
PVC-U Flanschsatz incl. Dichtung und Schrauben verzinkt Klebemuffe 200mm
AF0706.000.200
200mm
340
214
200
8x M20 x 100
200
140,69 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Flanschsatz incl. Dichtung und Schraubensatz verzinkt Qualität 8.8, Klebemuffe

Anschluss:
Flanschsatz, Bundbuchse Klebemuffe, bestehend aus:
  • Bundbuchse mit Losflansch
  • Festflansch
  • Dichtung Profi EPDM
  • kompletter Schraubensatz verzinkt, Qualität 8.8
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
DOWNLOADRoHS Bestätigung HTC
MEHR LESEN Detailinfo: PVC-U Bundbuchse
MEHR LESEN Detailinfo: PVC-U Aufsteckflansch Losflansch
MEHR LESEN Detailinfo: PVC-U Festflansch mit Bundbuchse
MEHR LESEN Detailinfo: PVC-U Dichtung Profi
DOWNLOAD Montageanleitung für Flanschverbindungen
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
