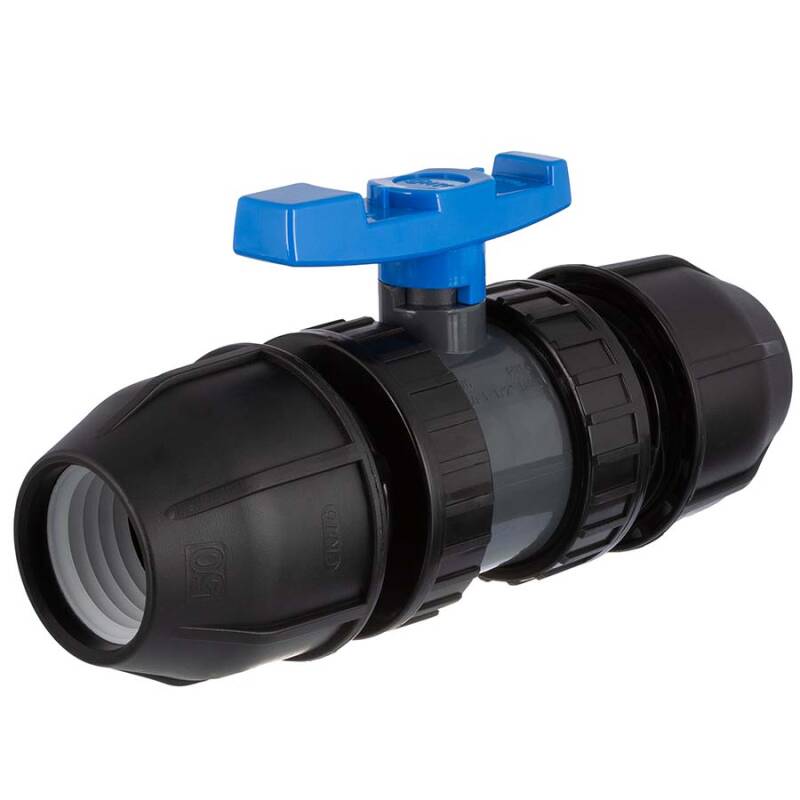

PVC-U Kugelhahn HDPE 2fach Überwurf 2fach PP-Klemme

Artikelnummer: AK0915
ab
7,54 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
DN
H
L
Rohr A-ø
Preis
Menge
AK0915.000.020
2fach 20mm
56
20
15
82
154
20
7,54 €*
Stk:
AK0915.000.025
2fach 25mm
77
25
20
88
168
25
10,77 €*
AK0915.000.032
2fach 32mm
85
32
22,5
104
176
32
15,07 €*
AK0915.000.040
2fach 40mm
102
40
30
115
200
40
21,77 €*
Stk:
AK0915.000.050
2fach 50mm
119
50
31
156
228
50
25,42 €*
Stk:
AK0915.000.063
2fach 63mm
145
63
50
172
277
63
45,45 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, 2fach PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung

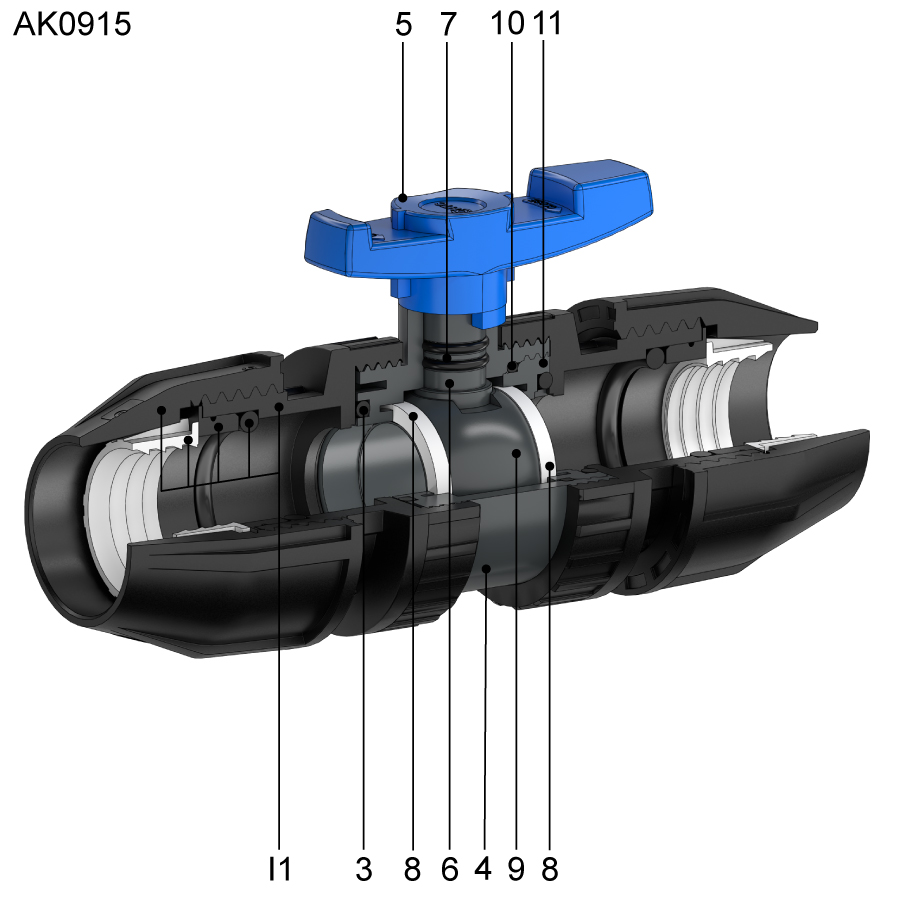

HTC AK0915 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Innengewinde  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  PP
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  Kugelsicherung  PVC-U
 10  O-Ring  EPDM
 11  Kugelsicherung  PVC-U
 12  O-Ring  EPDM
 13  Fixierring  PA6
 14  Klemmfitting  PP

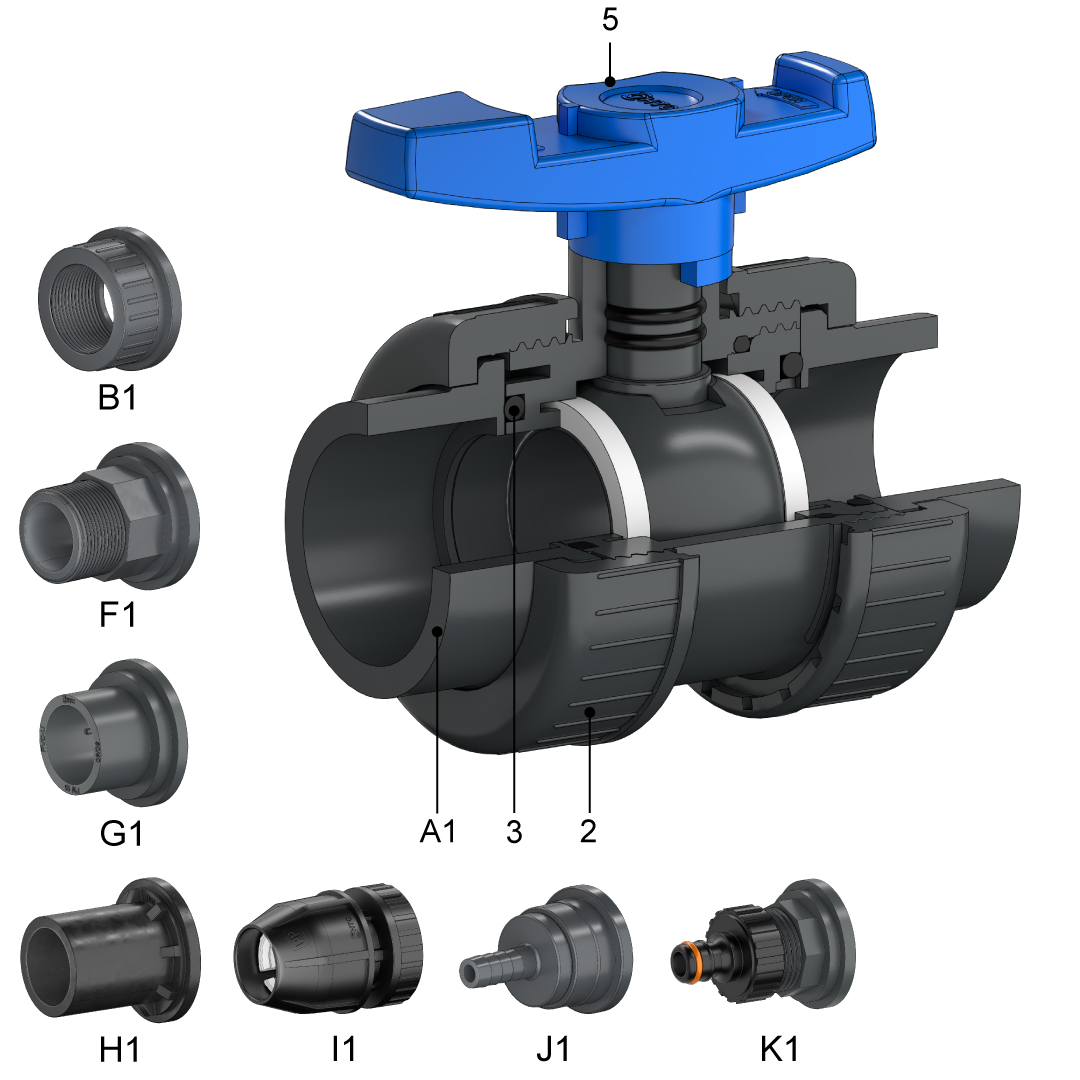

AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

orange dot Ersatzteile Kugelhahn HTC Serie AK0915

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

orange dot Unsere Empfehlung


Spannriemen

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
