Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowohl Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.
Beschreibung

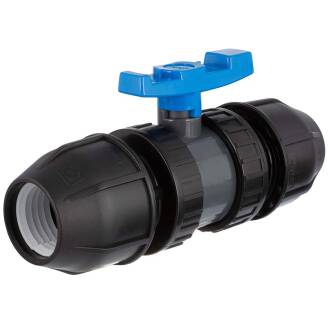

PVC-U Kugelhahn 2fach Überwurfmutter, 2fach PP-Klemme für PE-Rohr
Anschluss:
2fach Überwurf, 2fach PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100
PVC Flexschlauch Klebeschlauch
PVC Flexschlauch Klebeschlauch
Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung
| Nummer | Bezeichnung | Material |
| 1 | Klemmkupplung Anschluss | PP |
| 2 | Klemmkupplung Überwurfmutter | PP |
| 3 | O-Ring | EPDM |
| 4 | Körper | PVC-U |
| 5 | Griff | PP |
| 6 | Kugelwelle | PVC-U |
| 7 | Wellendichtung | 2fach EPDM |
| 8 | Kugeldichtung | HDPE |
| 9 | Kugel | PVC-U |
| 10 | Kugelsicherung | PVC-U |
| 11 | Kugelsicherung | PVC-U |
Justierbarer Sicherheitsblock
-
das Feature der Oberklasse: justierbarer Sicherheitsblock
- beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
- Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
- polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
- Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
- Dichtung: HDPE
- O-Ring EPDM 70 shore
- industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
- kompakte, moderne Bauweise
- hervorragendes Preis-/Leistungsverhältnis
- Ersatzteilversorgung
