PVC-U Kugelhahn Schlauchtülle x PP-Klemme für PE-Rohr

Artikelnummer: AK0919
Auswahl Steuerzone / Lieferland
ab
5,18 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar

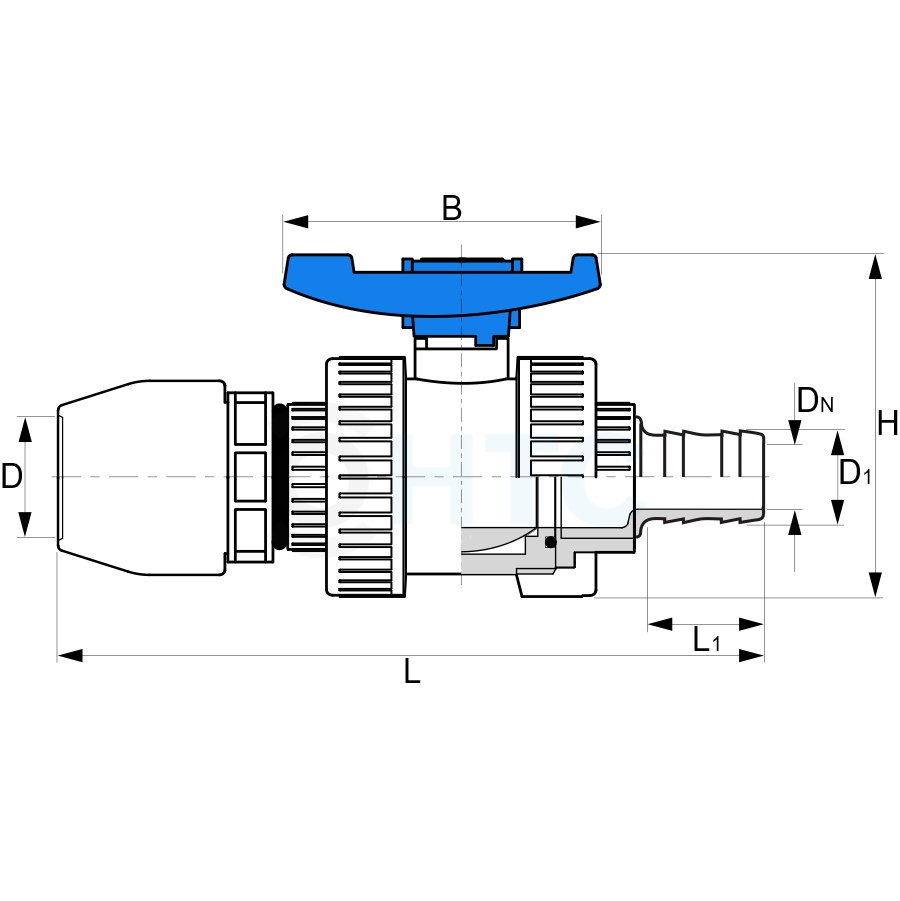

array(16) { ["maximalmenge schlauch"]=> string(1) "0" ["dimension_0340_h"]=> string(3) "103" ["dimension_0400_l"]=> string(0) "" ["tabellen_ansicht"]=> string(1) "1" ["dimension_0220_dn"]=> string(0) "" ["meta keywords"]=> string(13) "PVC_Kugelhahn" ["dimension_0140_d"]=> string(10) "32" ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK0919_Zeichnung.jpg" ["dimension_0964_rohr a-ø"]=> string(10) "32" ["dimension_0141_d1"]=> string(8) "" ["dimension_0010_variante"]=> string(9) "32 x 32mm" ["hat_3d_bilder"]=> string(1) "1" ["dimension_0060_b"]=> string(2) "87" ["dimension_0420_l1"]=> string(0) "" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

8 x 20mm
8 x 20mm
× 7,25 € *
10 x 20mm
10 x 20mm
× 5,18 € *
12 x 20mm
12 x 20mm
× 5,18 € *
16 x 20mm
16 x 20mm
× 5,18 € *
20 x 20mm
20 x 20mm
× 5,18 € *
12 x 25mm
12 x 25mm
× 9,79 € *
16 x 25mm
16 x 25mm
× 6,34 € *
20 x 25mm
20 x 25mm
× 6,34 € *
25 x 25mm
25 x 25mm
× 6,34 € *
16 x 32mm
16 x 32mm
× 9,65 € *
20 x 32mm
20 x 32mm
× 9,65 € *
25 x 32mm
25 x 32mm
× 9,65 € *
32 x 32mm
32 x 32mm
× 9,65 € *
40 x 40mm
40 x 40mm
× 12,79 € *
38 x 50mm
38 x 50mm
× 15,52 € *
50 x 50mm
50 x 50mm
× 16,04 € *

   Beschreibung

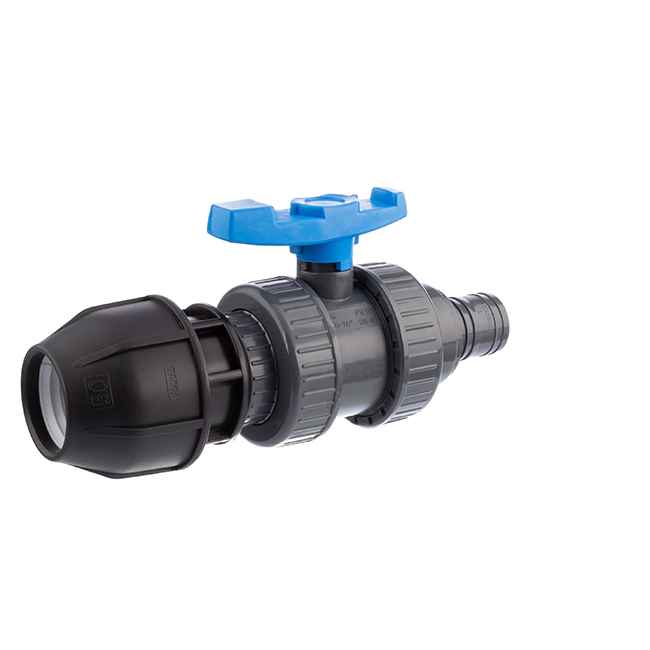

PVC-U Kugelhahn 2fach Überwurfmutter, Schlauchtülle x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, Schlauchtülle x PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Verwendung:
Rohre aus PELD, PEHD, PE40, PE80, PE100, PVC Flexschlauch Klebeschlauch

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock), HDPE-Dichtung

HTC AK0919 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Klemme  PP
 2  O-Ring  EPDM
 3  Körper  PVC-U
 4  Griff  PP
 5  Kugelwelle  PVC-U
 6  Wellendichtung  EPDM
 7  Kugeldichtung  HDPE
 8  Kugel  PVC-U
 9  O-Ring  EPDM
 10  Kugelsicherung  PVC-U
 11  Schlauchtülle  PVC-U
 12  Überwurfmutter  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
  • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung
