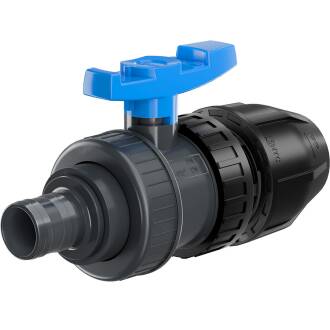

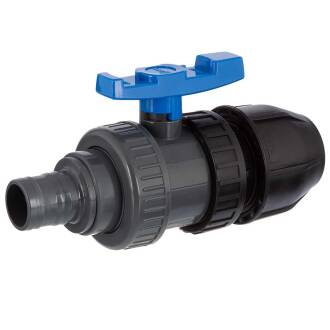

U-PVC and HDPE ball valve hose tail x PP compression fitting for PE pipes

from
7,25 €
incl. 19% VAT , plus shipping costs
  • Available immediately
  • Available immediately
Variants

Item no.
Variation
B
D
D1
DN
H
L
L1
Pipe O-ø
Price
Quantity
AK0919.008.020
8 x 20mm
56
20
8
5
71
177
22
20
7,25 €*
AK0919.010.020
10 x 20mm
56
20
10
5,5
71
176
22
20
7,25 €*
AK0919.012.020
12 x 20mm
56
20
12
7,5
71
180
25
20
7,25 €*
AK0919.016.020
16 x 20mm
56
20
16
11
71
183
27
20
7,25 €*
AK0919.020.020
20 x 20mm
56
20
20
13
71
194
41
20
7,25 €*
AK0919.012.025
12 x 25mm
77
25
12
7,5
89
198
24
25
9,79 €*
AK0919.016.025
16 x 25mm
77
25
16
14
89
199
27
25
9,79 €*
AK0919.020.025
20 x 25mm
77
25
20
14
89
202
27
25
9,79 €*
AK0919.025.025
25 x 25mm
77
25
25
18
89
220
43
25
9,79 €*
AK0919.016.032
16 x 32mm
87
32
16
10
103
223
26
32
14,02 €*
AK0919.020.032
20 x 32mm
87
32
20
13,5
103
224
29
32
14,02 €*
AK0919.025.032
25 x 32mm
87
32
25
17,5
103
228
34
32
14,02 €*
AK0919.032.032
32 x 32mm
87
32
32
24
103
228
40
32
14,02 €*
AK0919.038.050
38 x 50mm
111
50
38
30,5
129
301
42
50
22,06 €*
pc:
AK0919.050.050
50 x 50mm
111
50
50
36
129
320
59
50
22,51 €*
pc:

incl. 19% VAT , plus shipping costs

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Kugelhahn 2fach Überwurfmutter, Schlauchtülle x PP-Klemme für PE-Rohr

Anschluss:
2fach Überwurf, Schlauchtülle x PP-Klemme für PE-Rohr
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
O-Ring:
EPDM 70sh
Material:
PVC-U, Klemme PP (Polypropylen)
Farbe:
Grau, Griff Blau, PP Klemme Schwarz
Durchflussrichtung:
geschraubte Kugelsicherung, Durchfluss in beiden Richtungen möglich
Einsatzbereich:
Pikto

Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


PVC-U Kugelhahn mit verschraubbarer Kugelhalterung (Sicherheitsblock)

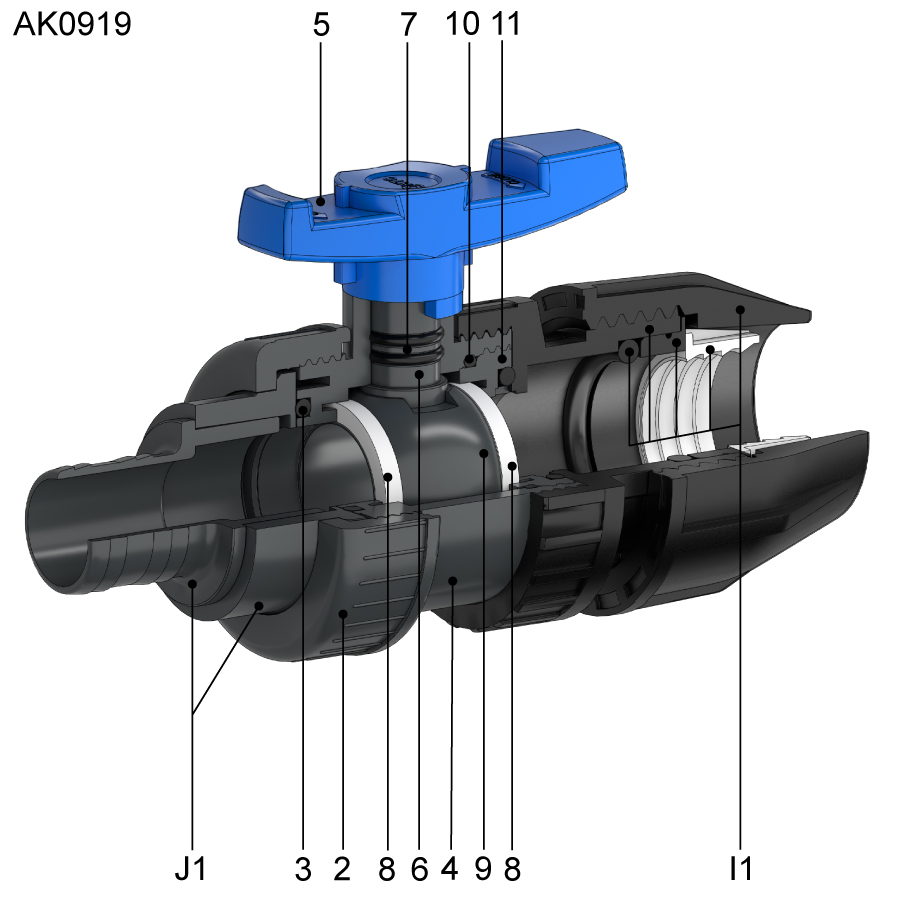

HTC AK0919 Kugelhahn Explosionsbild
 Nummer  Bezeichnung  Material
 1  Schlauchtülle  PVC-U
 2  Überwurfmutter  PVC-U
 3  O-Ring  EPDM
 4  Körper  PVC-U
 5  Griff  PP
 6  Kugelwelle  PVC-U
 7  Wellendichtung  2fach EPDM
 8  Kugeldichtung  HDPE
 9  Kugel  PVC-U
 10  O-Ring  EPDM
 11  Kugelsicherung  PVC-U
 12  O-Ring  EPDM
 13  Fixierring  PA6
 14  Klemmfitting  PP
 15  Innengewinde  PVC-U
AK0903 Justierbarer Sicherheitsblock

Justierbarer Sicherheitsblock


  • das Feature der Oberklasse: justierbarer Sicherheitsblock
    • beidseitige Durchflussrichtung, da die Kugelsicherung durch Gewinde gesichert ist
    • Einstellmöglichkeit der Abdichtung und Anpassung der Leichtgängigkeit
  • polierte Kugel - Antiblock System verhindert das ruckartige Öffnen
  • Doppelte O-Ring Abdichtung am Kugelhahnschaft bei allen Modellen
  • Dichtung: HDPE
  • O-Ring EPDM 70 shore
  • industriell einsetzbar - HDPE Kugelsitz: gute Beständigkeit gegen verdünnte Säuren, Alkalien, Salzlösungen (Salzwasser, Meerwasser), Spiritus, Ester, Fette und Benzine
  • kompakte, moderne Bauweise
  • hervorragendes Preis-/Leistungsverhältnis
  • Ersatzteilversorgung

Ersatzteile Kugelhahn HTC Serie AK0917

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD verarbeiten von PP Klemm Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

orange dot Unsere Empfehlung


Spannriemen

Fast jeder Hersteller von Klemmfittings bietet ebenso einen Montageschlüssel zum Festziehen der Überwurfmuttern an.

Nach unserer Erfahrung ist dieser Montageschlüssel je nach Hersteller entweder günstig und von miserabler Qualität und meist nach dem Anziehen der zweiten Überwurfmutter schon abgescheuert.

Oder der Montageschlüssel ist von sehr guter Qualität aus einem hochwertigen Kunststoff und kostet fast mehr als die gesamte Installationsware und am Ende kann man sich diesen ins Regal legen.

Wir empfehlen deshalb den Spannriemen für Kupplungen, bis 32mm ist die "kleine" Version ausreichend, ab 40mm sollte die "große" Version gewählt werden. Neben der einfachen, universellen Anwendung ist der Spannriemen auch nach Ihrem Bauprojekt einsetzbar in Küche und Werkstatt.
Verwenden Sie bitte keine Rohrzangen oder anderes Brachialwerkzeug - fester als fest führt nie zum Erfolg, da die Abdichtung rein über den innenliegenden Dichtungsring erfolgt!
