PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe

Artikelnummer: AKS530
Auswahl Steuerzone / Lieferland
ab
8,22 €
inkl. 19% USt. , Versandkostenfreie Lieferung
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
Varianten

Produktbild
Artikel-Nr.
Variante
D
D1
H
L
L1
Stellantrieb Typ
bar / Nm
Preis
Menge
PVC-U 2Wege Kugelhahn Stellantrieb pneumatisch double acting Klebemuffe 20mm
AK362
20mm
20
1/4" (13,16mm)
200
97
144
PPW
6 / 17
185,14 €*
Stk.:
PVC-U 2Wege Kugelhahn Stellantrieb pneumatisch double acting Klebemuffe 25mm
AK363
25mm
25
1/4" (13,16mm)
203
105
144
PPW
6 / 17
188,28 €*
Stk.:
PVC-U 2Wege Kugelhahn Stellantrieb pneumatisch double acting Klebemuffe 32mm
AK364
32mm
32
1/4" (13,16mm)
205
117
144
PP00
6 / 28,5
211,45 €*
Stk.:
PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 32mm
AK0530.064.032
32mm
32
1/4" (13,16mm)
209
114
158
RE064
6 / 35,5
202,41 €*
Stk.:
PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 40mm
AKS530.064.040
40mm
40
1/4" (13,16mm)
248
131
158
RE064
6 / 35,5
206,43 €*
Stk.:

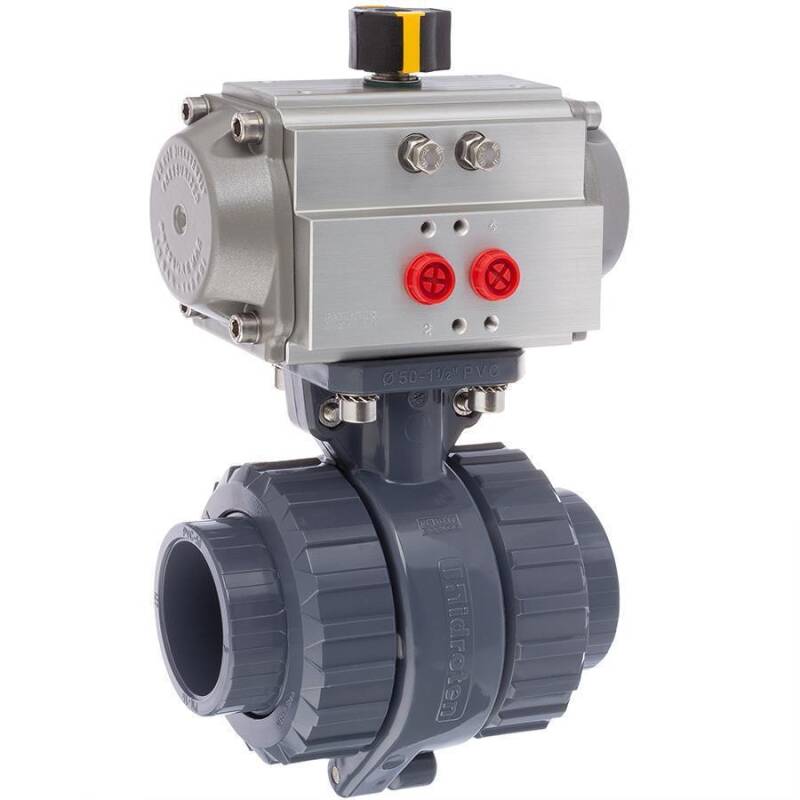

PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 50mm
AKS530.064.050
50mm
50
1/4" (13,16mm)
265
150
158
RE064
6 / 35,5
208,18 €*
Stk.:
PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 63mm
AKS530.064.063
63mm
63
1/4" (13,16mm)
280
170
158
RE064
6 / 35,5
230,56 €*
Stk.:
PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 75mm
AKS530.076.075
75mm
75
1/4" (13,16mm)
350
216
205
RE076
6 / 70,6 Nm
362,18 €*
Stk.:

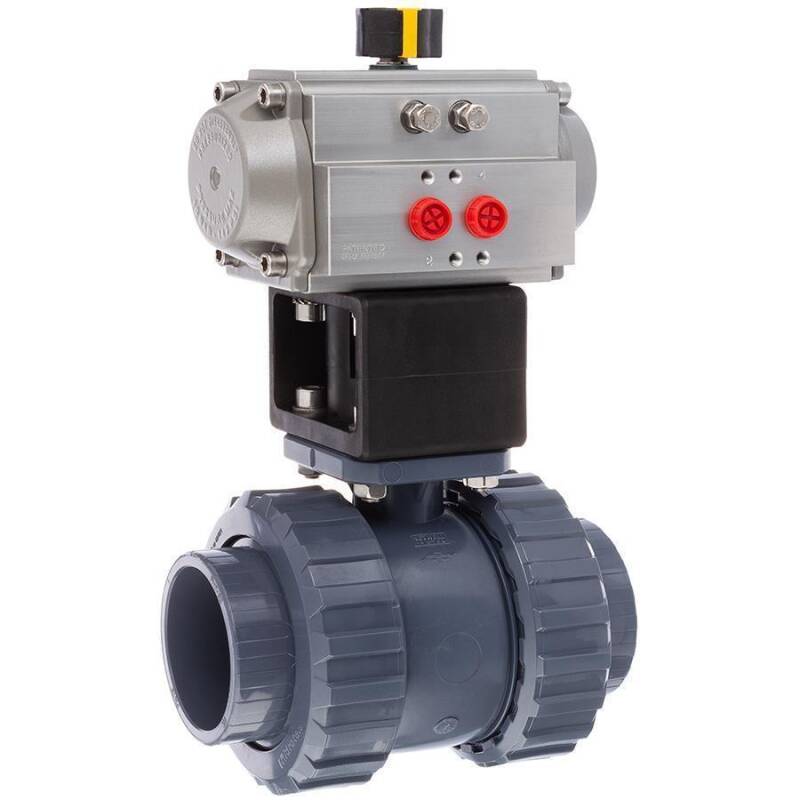

PVC-U Kugelhahn PTFE Stellantrieb pneumatisch double acting Klebemuffe 90mm
AKS530.076.090
90mm
90
1/4" (13,16mm)
380
257
205
RE076
6 / 70,6 Nm
417,29 €*
Stk.:

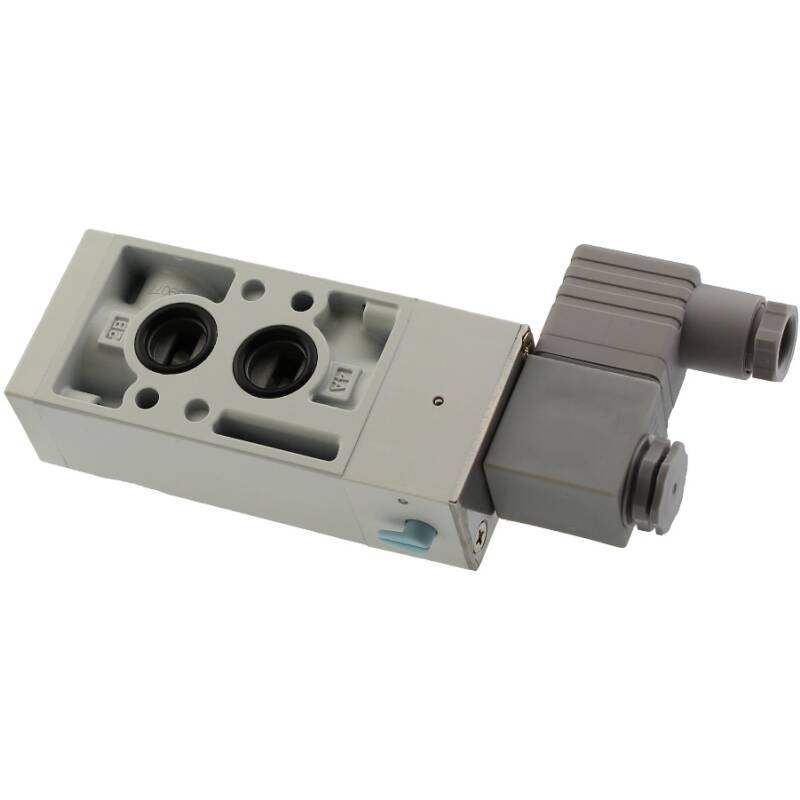

Magnetventil 5/2 NAMUR 1/4", 220 VAC
AKS530.VAC.220.
Magnetventil 5/2, 220 VAC
---
1/4" (13,16mm)
---
---
---
---
---
47,20 €*
Stk.:

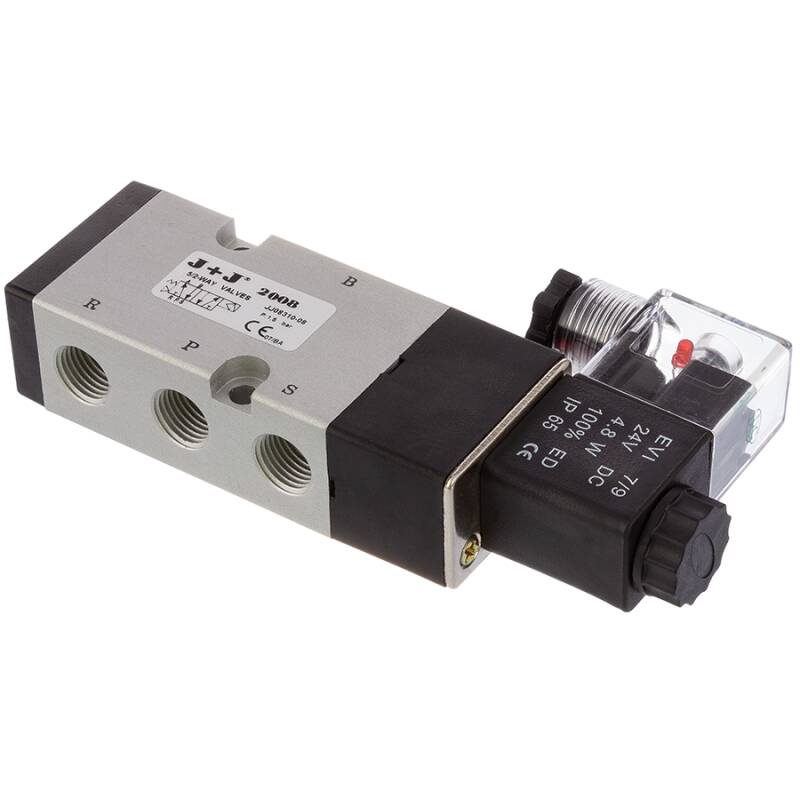

Magnetventil 5/2 NAMUR 1/4", 24 VDC
AKS530.VDC.024
Magnetventil 5/2, 24 VAC
---
1/4" (13,16mm)
---
---
---
---
---
47,20 €*
Stk.:
Drosselschalldämpfer
AKS530.000.001
Drosselschalldämpfer
---
---
---
---
---
---
---
8,22 €*
Stk.:

inkl. 19% USt. , Versandkostenfreie Lieferung

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Kugelhahn mit pneumatischem Stellantrieb double acting, 2fach Klebemuffe


Anschluss:
2fach Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C, ab 75mm 10 bar
Material:
PVC-U
O-Ringe:
EPDM 70 shore
Besonderheit:
justierbarer Sicherheitsblock
Stellantrieb Prisma PPW:
Polyamid, Fiberglas verstärkt
Stellantrieb Alphapompe RE064:
Aluminium hartanodisiert
35,5 Nm/6 bar, doppeltwirkend
Stellantrieb Alphapompe RE076:
Aluminium hartanodisiert
70,6 Nm/6 bar, doppeltwirkend
DOWNLOAD Prisma pneumatischer Stellantrieb technische Information
DOWNLOAD Alphapompe Serie RE technische Information
DOWNLOAD Datenblatt Alphapompe RE064
DOWNLOAD Datenblatt Alphapompe RE076
DOWNLOAD WRAS Zertifikat (Trinkwasser)
DOWNLOAD RoHS Konformitätserklärung - Hidroten

Der pneumatische Stellantrieb "double acting" wird zweifach mit Druckluft zwischen 6 - 8bar angesteuert. Jeweils eine Ansteuerung öffnet oder schließt das Ventil. Bei direktem Ansteuern des Stellantriebs ohne regulierendes Magnetventil und Abluftdrosselung (Geschwindigkeitsregulierung) erfolgt der Umschaltprozess des Kugelhahns unmittelbar und abrupt und erzeugt dadurch einen Druckstoß (Wasserhammer). Dies kann durch die Geschwindigkeitsregulierung mittels Magnetventil und Abluftdrossel gemindert werden.
Die Verwendung eines 5/2 Magnetventils mit zwei Drosselschalldämpfern ermöglicht Ihnen die Geschwindigkeitsregulierung des Umschaltprozesses auf ideale 1 - 2 sec. einzustellen.

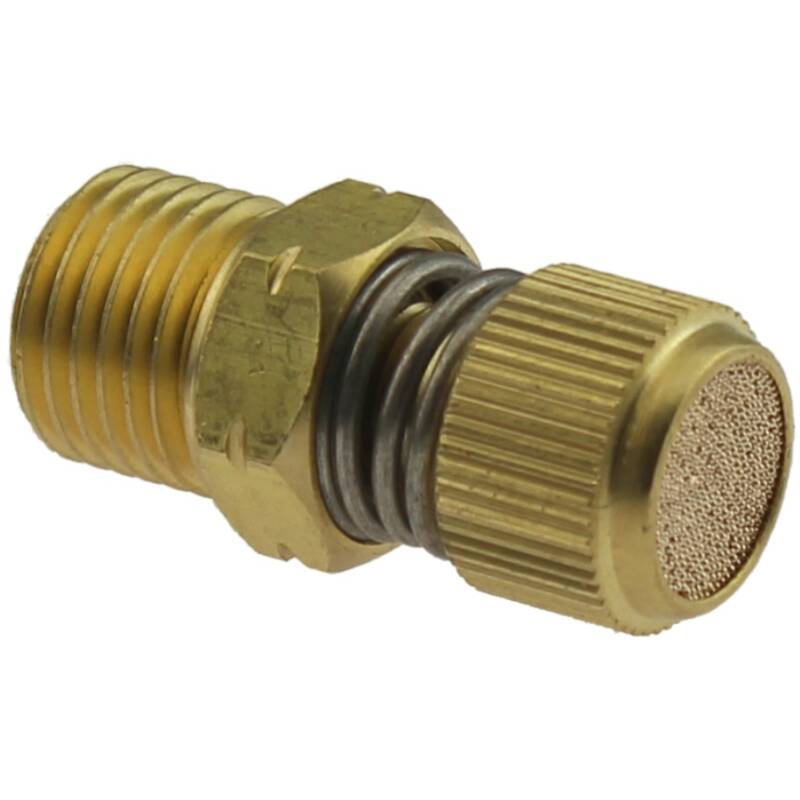

Drosselschalldämpfer

Der Drosselschalldämpfer dient der Einstellung der Geschwindigkeit des Steuerventils. Die Kegeldrossel mit Schalldämpfer fixiert die Einstellung durch Federkraft. Sie benötigen zwei Stück, wobei die optimale Einstellung (Stellzeit des Kugelhahns) zwischen 1 - 2 sec. liegt.


DOWNLOAD CE & ATEX Zertifikat für pneumatischen Stellantrieb
DOWNLOAD ECA Zertifikat für pneumatischen Stellantrieb
DOWNLOAD Produktfreigabe DNV-GL für Schiffe, Offshore Plant Systeme, marine Maschinen & Equipment sowie kryogene Dienstleistungen
DOWNLOAD RoHS Zertifikat, pneumatischer Stellantrieb
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD technische Information, pneumatischer Stellantrieb
