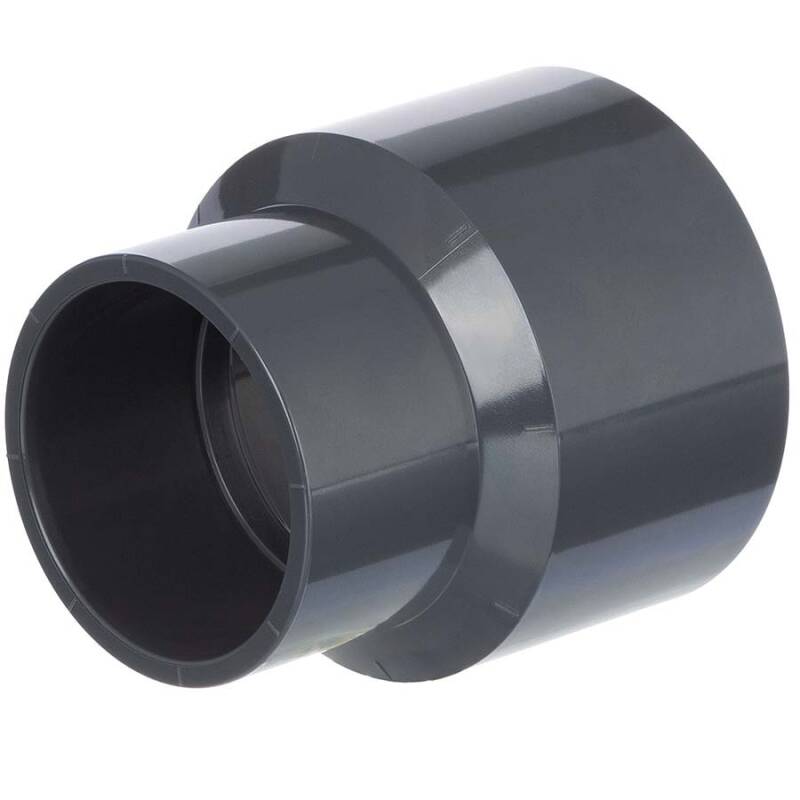

PVC-U Reduziermuffe Industrie, 2fach Klebemuffe

Artikelnummer: AF0202
Auswahl Steuerzone / Lieferland
Ausführung hier auswählen
Industrie
ab
0,31 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

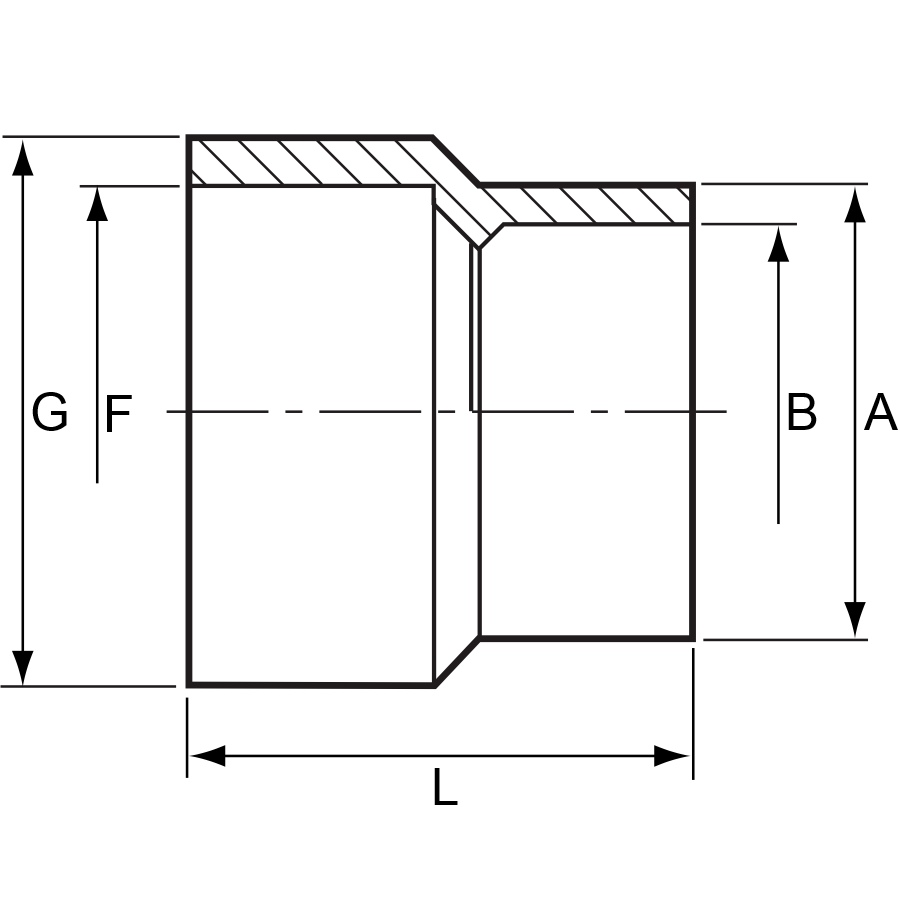

Varianten

Artikel-Nr.
Variante
A
B
F
G
L
Gewicht
Preis
Menge
AF0202.012.010
12/16 x 10mm
15
10
12
16
30
7
1,17 €*
Stk.:
AF0202.016.012
16/20 x 12mm
19
12
16
20
32
7
1,79 €*
Stk.:
AF0202.020.012
20/25 x 12mm
19
12
20
25
37,5
10
1,92 €*
Stk.:
AF0202.020.016
20/25 x 16mm
19,8
16
20
25
39
7
0,57 €*
Stk.:
AF0202.020.020
20/25 x 20mm
26
20
20
25
40,5
12
1,13 €*
Stk:
AF0202.025.016
25/32 x 16mm
23,5
16
25
32
46
16
1,19 €*
AF0202.025.020
25 x 20mm
27
20
25
33
43
21
0,31 €*
Stk:
AF0202.025.025
25/32 x 25mm
33
25
25
32
44
18
1,19 €*
Stk:
AF0202.032.016
32/40 x 16mm
25
16
32
40
52,5
31
1,02 €*
Stk.:
AF0202.032.020
32 x 20mm
25,3
20
32
38
42
17
0,35 €*
Stk:
AF0202.032.025
32 x 25mm
32,5
25
32
39,5
45
26
0,35 €*
Stk:
AF0202.032.032
32/40 x 32mm
40
32
32
40
53
28
1,26 €*
Stk:
AF0202.040.020
40 x 20mm
27
20
40
47,5
60
43
0,42 €*
Stk:
AF0202.040.025
40 x 25mm
31,5
25
40
47,5
50,5
32
0,42 €*
Stk:
AF0202.040.032
40 x 32mm
39,8
32
40
47,5
53
39
0,42 €*
Stk:
AF0202.040.040
40/50 x 40mm
50
40
40
50
62
56
1,68 €*
Stk:
AF0202.050.020
50 x 20mm
27
20
50
61
64
75
1,01 €*
Stk:
AF0202.050.025
50 x 25mm
31
25
50
59
58,5
52
1,06 €*
Stk:
AF0202.050.032
50 x 32mm
39
32
50
59
58,5
54
1,06 €*
Stk:
AF0202.050.040
50 x 40mm
46,5
40
50
59
66,5
57
1,07 €*
Stk:
AF0202.050.050
50/63 x 50mm
---
50
50
63
85
110
2,89 €*
Stk:
AF0202.063.020
63 x 20mm
27
20
63
75,3
68
116
1,14 €*
Stk:
AF0202.063.025
63 x 25mm
33
25
63
75,3
68
114
1,14 €*
Stk:
AF0202.063.032
63 x 32mm
38,5
32
63
73
71,5
99
1,14 €*
Stk:
AF0202.063.040
63 x 40mm
47
40
63
73
73
97
1,14 €*
Stk:
AF0202.063.050
63 x 50mm
58
50
63
73
76
102
1,77 €*
Stk:
AF0202.063.063
63/75 x 63mm
74,7
63
63
75
80
140
5,51 €*
Stk:
AF0202.075.040
75 x 40mm
47
40
75
86
83
141
1,98 €*
Stk:
AF0202.075.050
75 x 50mm
57,5
50
75
86
85
141
1,98 €*
AF0202.075.063
75 x 63mm
73
63
75
86
88
160
2,08 €*
Stk:
AF0202.090.050
90 x 50mm
58
50
90
103
87
395
3,52 €*
Stk:
AF0202.090.063
90 x 63mm
73
63
90
103
127
418
3,52 €*
Stk:
AF0202.090.075
90 x 75mm
86
75
90
103
102,5
257
3,52 €*
Stk:
AF0202.110.050
110 x 50mm
61
50
110
125,5
110
429
5,47 €*
Stk:
AF0202.110.063
110 x 63mm
73,5
63
110
126
116
407
5,47 €*
Stk:
AF0202.110.075
110 x 75mm
87,5
75
110
126
120
435
5,93 €*
Stk:
AF0202.110.090
110 x 90mm
103
90
110
126
120
449
6,19 €*
Stk:
AF0202.125.075
125/140 x 75mm
90
75
125
140
156
590
13,96 €*
Stk.:
AF0202.125.090
125/140 x 90mm
105
90
125
140
162
637
13,96 €*
Stk.:
AF0202.125.110
125/140 x 110mm
130
110
125
140
173
827
13,96 €*
Stk.:
AF0202.160.110
140/160 x 110mm
130
110
140
160
185
1115
18,20 €*
Stk.:
AF0202.160.125
140/160 x 125mm
148
125
140
160
194
1301
18,20 €*
Stk.:
AF0202.200.110
180/200 x 110mm
130
110
180
200
215
1521
31,33 €*
Stk.:
AF0202.200.125
180/200 x 125mm
148
125
180
200
224
1688
31,33 €*
Stk.:
AF0202.225.125
200/225 x 125mm
148
125
200
225
240
2313
44,51 €*
Stk:
AF0202.225.160
200/225 x 160mm
180
160
200
225
258
2503
44,51 €*
Stk.:
A-202-315.160
280/315 x 160mm
180
160
280
315
319
5540
158,54 €*
Stk:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Reduziermuffe, Klebemuffe/-stutzen x Klebemuffe

Anschluss:
Klebemuffe/-stutzen x Klebemuffe
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.

Gewindemuffe

Abschnittstelle der Spritzgussform

Die Abschnittstelle bei PVC-U Reduziermuffe befindet sich im sichtbaren Bereich, da sie im Innenbereich sich teilweise nachteilig auf den Strömungsverlauf auswirken würde.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
