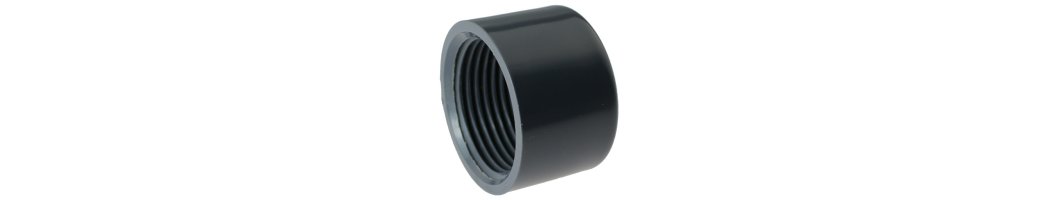

PVC-U Reduzierring, Klebestutzen x Innengewinde, Typ B

Artikelnummer: AFB203
ab
1,04 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
B
C
D
Z
Preis
Menge
AFB203.020.016
20mm x 3/8"
20
3/8" (16,66mm)
16
14
2
1,04 €*
Stk.:
AFB203.025.016
25mm x 3/8"
25
3/8" (16,66mm)
19
14
5
1,14 €*
Stk.:
AFB203.025.020
25mm x 1/2"
25
1/2" (20,96mm)
19
16
3
1,14 €*
Stk.:
AFB203.032.025
32mm x 3/4"
32
3/4" (26,44mm)
22
19
3
1,17 €*
Stk.:
AFB203.040.032
40mm x 1"
40
1" (33,25mm)
26
22
4
1,79 €*
Stk.:
AFB203.050.040
50mm x 1 1/4"
50
1 1/4" (41,91mm)
31
26
5
2,68 €*
Stk.:
AFB203.063.050
63mm x 1 1/2"
63
1 1/2" (47,80mm)
38
31
7
3,84 €*
Stk.:
AFB203.075.063
75mm x 2"
75
2" (59,61mm)
44
38
6
4,86 €*
AFB203.090.075
90mm x 2 1/2"
90
2 1/2" (75,18mm)
51
44
7
9,08 €*
Stk.:
AFB203.110.090
110mm x 3"
110
3" (87,88mm)
61
51
10
10,39 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Reduzierring, Klebestutzen x Innengewinde

Anschluss:
Klebestutzen x Innengewinde
Gewinde:
BSP Rohrgewinde G, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:

PVC-Kugelhahn_Profi

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD PVC-U technische Charakteristik
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Medien

Es stehen aktuell keine Mediendateien zur Verfügung.

PVC-U Reduzierring, Klebestutzen x Innengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (Whitworth-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.

das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind

Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial

Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
