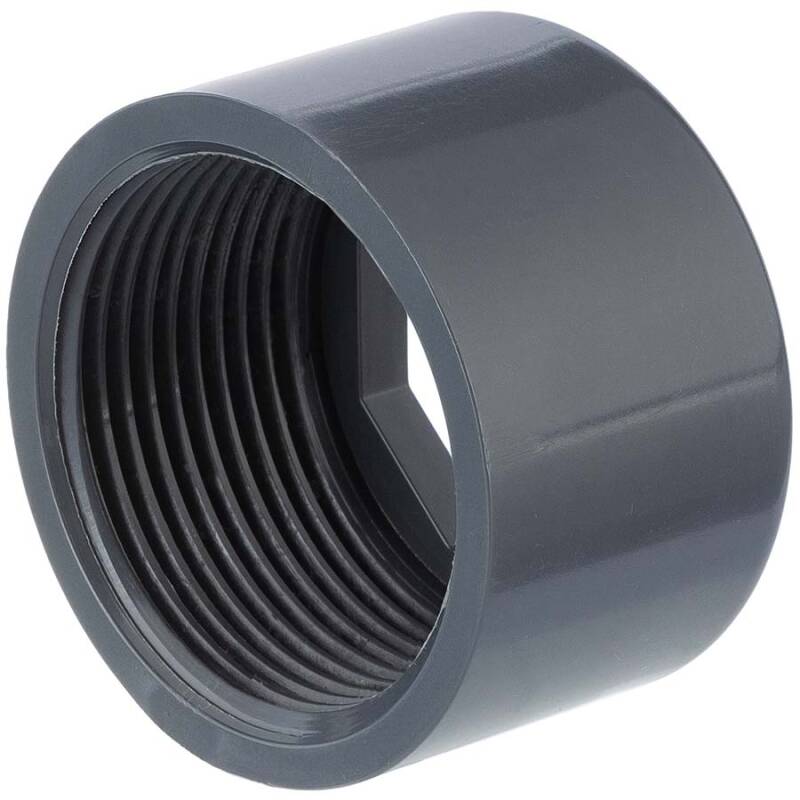

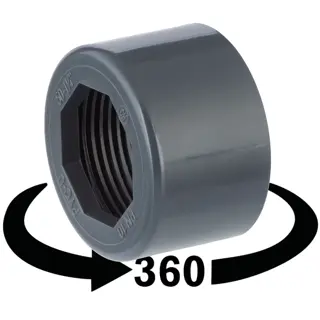

U-PVC threaded reducing bush, type B
U-PVC threaded reducing bush, type B
U-PVC threaded reducing bush, type B
U-PVC threaded reducing bush, type B
U-PVC threaded reducing bush, type B
1,04 €

including 19% VAT., plus shipping

Item number: AFB203

How to measure a threaded fitting
Item no. Variation Price Quantity
AFB203.020.016 20mm x 3/8" 1,04 €*
AFB203.025.016 25mm x 3/8" 1,14 €*
AFB203.025.020 25mm x 1/2" 1,14 €*
AFB203.032.025 32mm x 3/4" 1,17 €*
AFB203.040.032 40mm x 1" 1,79 €*
AFB203.050.040 50mm x 1 1/4" 2,68 €*
AFB203.063.050 63mm x 1 1/2" 3,84 €*
AFB203.075.063 75mm x 2" 4,86 €*
AFB203.090.075 90mm x 2 1/2" 9,08 €*
AFB203.110.090 110mm x 3" 10,39 €*

including 19% VAT., plus shipping

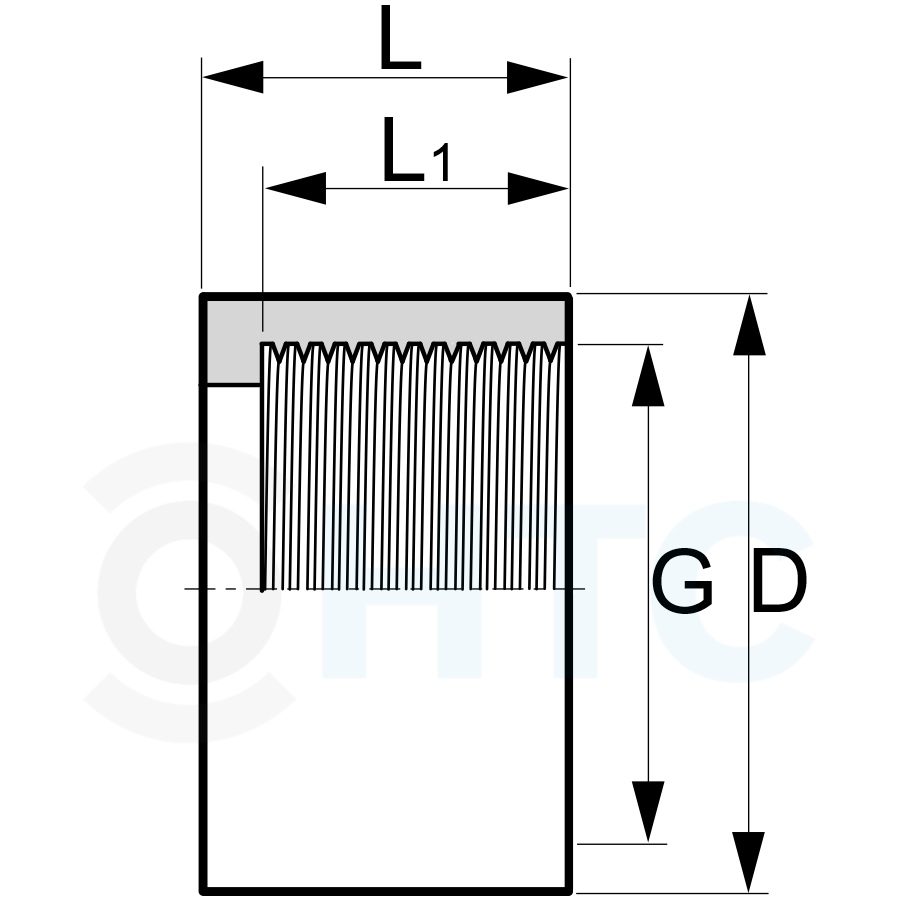

All dimensions are shown in millimeters, all weights are shown in grams.
The images are provided for illustrative purposes only, they do not constitute a contractual element and refer to a single variant/size. Images, technical data, dimensions and drawings are not binding. We reserve the right to make changes at any time without notice. The dimensions are defined and shown more clearly in the item description. Other dimensions only serve as support and better clarification.

Description

PVC-U Reduzierring, Klebestutzen x Innengewinde

Anschluss:
Klebestutzen x Innengewinde
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.
G,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.
, Abdichtung mit Teflonband o.ä.
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Einsatzbereich:
Pikto
PVC-Kugelhahn_Profi

Der Unterschied zwischen den Reduzierringen

Rechts Version A: der Reduzierring wird in die Muffe eingeklebt, der Achtkant bleibt vor der Muffe stehen und dient zur Aufnahme eines Konterschlüssels bei der Montage

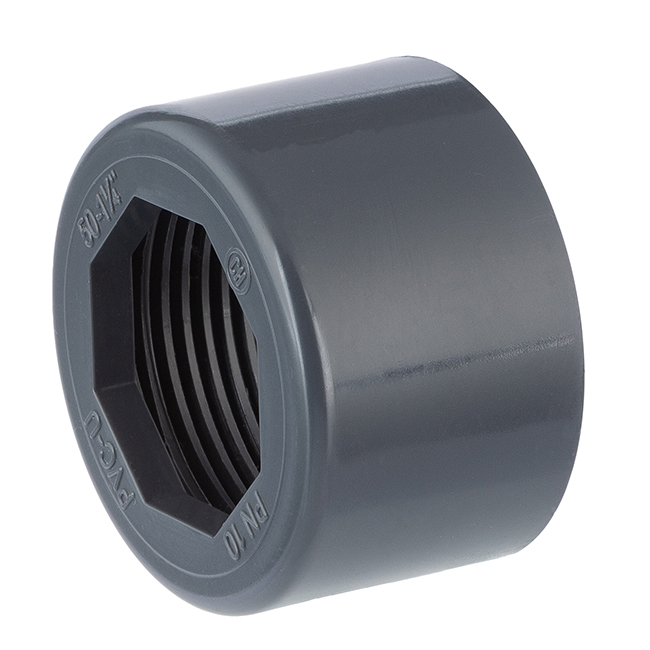

Links Version B: der Reduzierring wird in die Muffe komplett eingeklebt, ein weiterer Fitting mit Aussengewinde kann direkt an die Muffe angesetzt werden
DOWNLOAD RoHS Konformitätserklärung - CH Aquaram
DOWNLOAD Unbedenklichkeit Kontakt mit Trinkwasser und Nahrung - CH Aquaram PVC-U Fittings
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Reduzierring, Klebestutzen x Innengewinde

Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Rohrgewinde). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind nicht selbstdichtend und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
