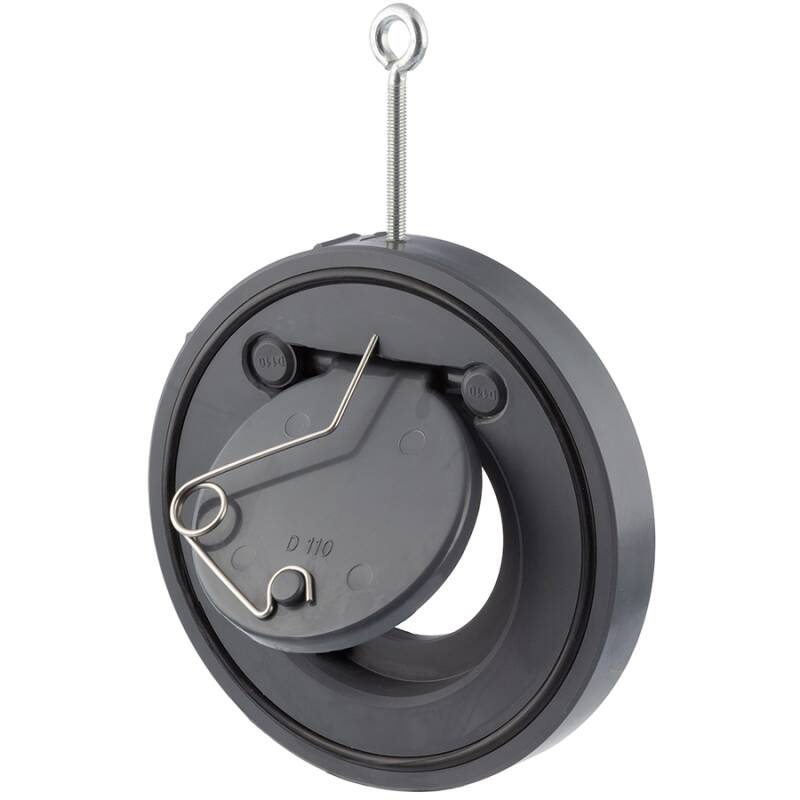

PVC-U Rückschlagklappe mit Feder

Artikelnummer: AK0710
ab
30,40 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
A
B
C
Rohr | Flansch
Preis
Menge
AK0710.000.050
50mm
95
18
22
50
30,40 €*
Stk.:
AK0710.000.063
63mm
108,5
19,5
31
63
31,59 €*
Stk.:
AK0710.000.075
75mm
130
19,5
37
75
32,15 €*
Stk.:
AK0710.000.090
90mm
144
20,5
53
90
35,66 €*
Stk.:
AK0710.000.110
110mm
163
24
69
110
43,23 €*
Stk.:
AK0969.000.125
125mm
170
24
82
125
62,59 €*
Stk.:
AK0710.000.160
160mm
218
25,5
110
160
68,59 €*
Stk.:
AK0969.000.200
200mm
248
27
138
200
88,05 €*
Stk.:
AK0969.000.250
250mm
337
40
170
250
108,25 €*
Stk.:
AK0969.000.280
280mm
330
40
189
280
123,41 €*
Stk.:
AK0969.000.315
315mm
380
50
226
315
177,52 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagklappe mit Feder

Anschluss:
zwischen Flanschbuchsen zu montieren
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Dichtung:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie sowie Vakuumleitungen.
Hinweis: Rückschlagklappe mit Feder, zwischen Flanschbuchsen zu montieren. Die Rückschlagklappe mit Feder kann vertikal und horizontal (Durchfluss von unten nach oben) montiert werden, da die Klappe durch den Federdruck geschlossen wird. Eine Rückschlagklappe mit Feder ist für Flüssigkeiten mit Fasern oder anderen Feststoffen verwendbar, aber nicht für Flüssigkeiten (z.B. Salzwasser), welche Stahl korroidieren lassen..
Wichtig: Der minimale Abstand zur Pumpe sollte das 5fache des Rohrdurchmessers nicht unterschreiten (z.B. Rohr Ø 110mm = mind. Abstand zur Pumpe 550mm). Keine Installation direkt vor Winkeln, Bögen oder Abzweige.
Hinweis: Die Rückschlagklappe stellt das beste Prinzip des Durchflussstopps dar.
Die Limitierung liegt darin, dass der Klappenmechanismus mit im Durchflussbereich verbaut ist und dadurch der freie Durchfluß (C) stark beeinträchtigt wird. Dies kann umgangen werden, indem eine größere Variante gewählt und in den Flanschen, welche dann ebenso größer gewählt werden müssen, jeweils eine kurze Strecke mit dem größeren Rohrdurchmesser gearbeitet wird.
Bitte beachten: wenn in die größeren Bundbuchsen Reduzierungen direkt eingeklebt werden, wird die Klappe daran anstoßen und der angedachte positive Effekt eines größeren Öffnunsgwinkel ist nicht gegeben.
