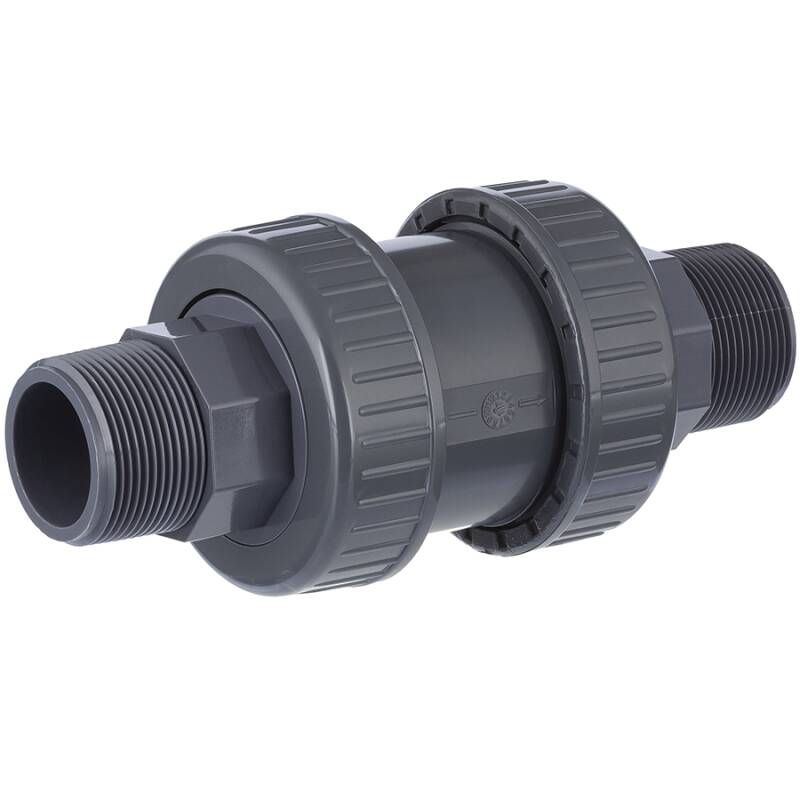

PVC-U Rückschlagventil 2fach Überwurf Aussengewinde

Artikelnummer: AK0815
ab
5,06 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
DN
L
L1
Preis
Menge
AK0815.000.020
1/2"
54,5
1/2" (20,96mm)
12
111
14
5,06 €*
AK0815.000.025
3/4"
59
3/4" (26,44mm)
18
114
17
6,62 €*
Stk.:
AK0815.000.032
1"
69
1" (33,25mm)
24,5
138
18
8,76 €*
Stk.:
AK0815.000.040
1 1/4"
79,5
1 1/4" (41,91mm)
31
165
19
15,80 €*
Stk.:
AK0815.000.050
1 1/2"
94
1 1/2" (47,81mm)
35,5
210
30
20,18 €*
Stk.:
AK0815.000.063
2"
117
2" (59,61mm)
47,5
230
32
31,80 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Rückschlagventil 2fach Überwurf 2fach Aussengewinde

Anschluss:
2fach Aussengewinde
Gewinde:
BSP Rohrgewinde ISO 7-1/EN 10226-1 Innengewinde parallel (Rp), nicht selbstdichtend, Abdichtung mit Hanf, Dichtpaste o.ä.
Anschluss geeignet für flachdichtende Fittings (z.B. Schlauchtülle mit Überwurfmutter)
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring:
EPDM
Feder:
Edelstahl AISI 304
Farbe:
Grau
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter bei jedem Kugelhahn oder anderer Armatur ist nicht mit Gewindefittings kombinierbar und ausschließlich für die Verschraubung auf den Kugelhahn vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


Tipp: Verbauen Sie ein Rückschlagventil nicht direkt hinter der Pumpe, da ansonsten Verwirblungen aus der Pumpe zu Geräuschbildung im Ventil führen können. Abstand nach Pumpe mind. 5x Leitungsquerschnitt. Entfernen Sie nach Möglichkeit eingeschlossene Luft vor dem Rückschlagventil, da sich diese im Ventil sammeln kann und auch dadurch eine erhöhte Geräuschentwicklung sowie eine Verwirbelung des Volumenstroms entsteht.


Rückschlagventil 2fach Überwurf Klebemuffe

Druckverlustkurve

PVC-U Rückschlagventil Druckverlustkurve

Sicherer Verschluß horizontal und vertikal

Durch die Federunterstützung verschließt der Konus in horizontaler und vertikaler Stellung sicher. Das Design der seitlichen Führung erlaub einen reibungslosen Betrieb mit wenig Leistungsverlust bei äußerst geringem Schließdruck. Hierdurch kann das Rückschlagventil ebenso unter "low pressure" Bedingungen hervorragend eingesetzt werden.

AKC962 Detail Schließkonus

Ersatzteile Rückschlagventil HTC Serie AK0815

DOWNLOADRoHS Bestätigung HTC

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
Mehr lesenWohin mit dem Rückschlagventil?
