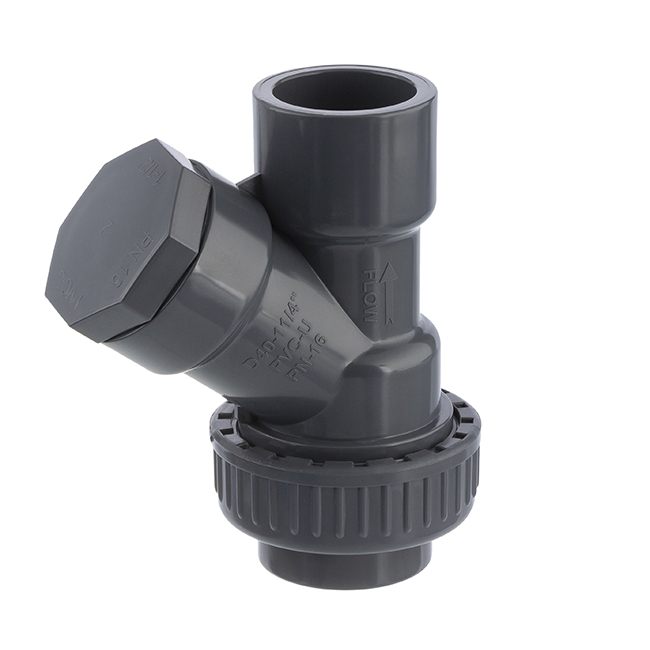

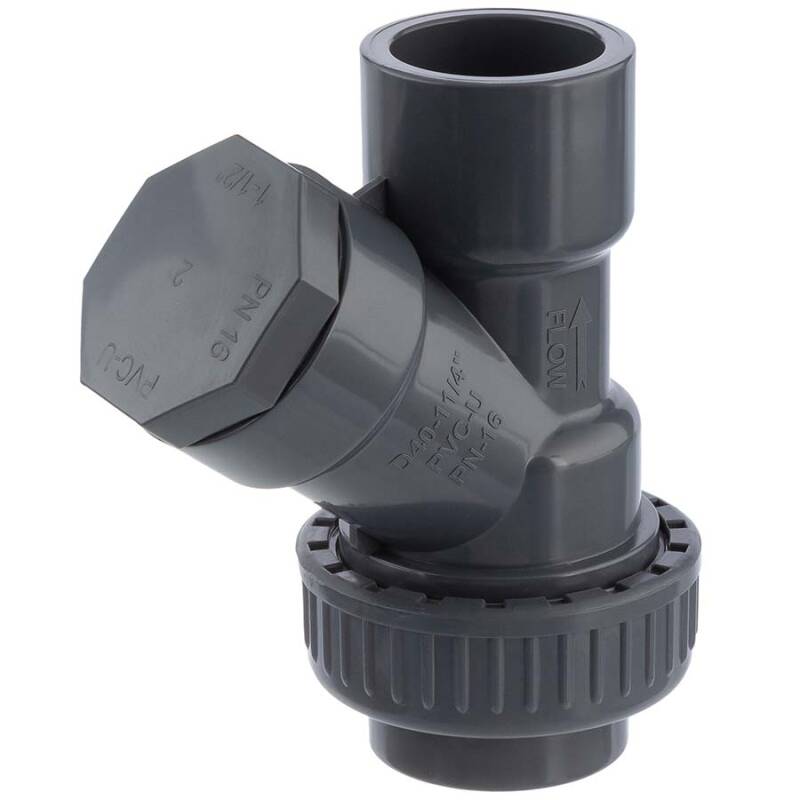

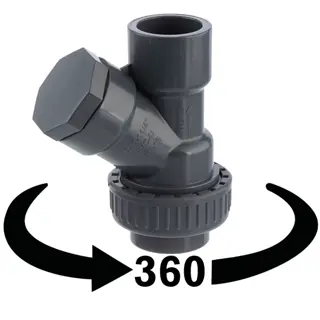

PVC-U Schrägsitz-Rückschlagventil 2fach Klebemuffe

Artikelnummer: AK0880
Auswahl Steuerzone / Lieferland
ab
7,44 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar

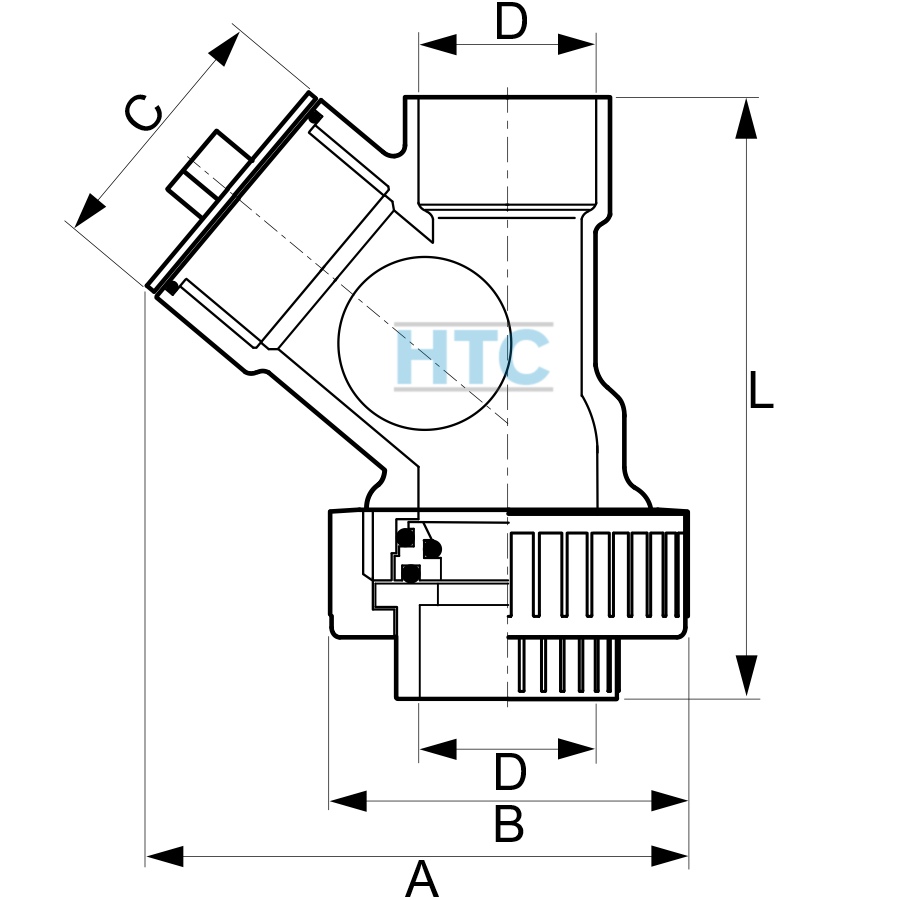

array(6) { ["bild_abmessungen"]=> string(40) "/bilder/abmessungen/AK0880_Zeichnung.jpg" ["tabellen_ansicht"]=> string(1) "1" ["meta keywords"]=> string(33) "PVC_Schraegsitz_Rueckschlagventil" ["hat_3d_bilder"]=> string(1) "1" ["anbieterkennzeichnung_htc"]=> string(1) "1" ["gpsr_manufacturer_name"]=> string(5) "HTC©" }
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
A
B
C
D
DN
L
Preis
Menge
AK0880.000.020
20mm
90
54,5
35
20
15
100
7,44 €*
Stk.:
AK0880.000.025
25mm
92
59,5
42
25
20
107
10,47 €*
Stk.:
AK0880.000.032
32mm
104
67
59
32
25
112
13,58 €*
Stk.:
AK0880.000.040
40mm
127
81
61
40
32
144
20,58 €*
Stk.:
AK0880.000.050
50mm
158
99
71
50
40
158
32,77 €*
Stk.:
AK0880.000.063
63mm
181
112
90
63
50
190
53,13 €*
Stk.:
AK0880.000.075
75mm
238
154
114
75
65
270
152,00 €*
Stk.:
AK0880.000.090
90mm
286
178
137
90
80
324
217,95 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

Schrägsitz Rückschlagventil, 2fach Klebemuffe

Anschluss:
1fach Überwurfmutter, 2fach Klebemuffe
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser, ab 75mm max. 10 bar
Material:
PVC-U
Farbe:
Grau
Besonderheit:
für die Verwendung von Abwasser mit oder ohne Fäkalien

Das Schrägsitz Rückschlagventil funktioniert nach dem Schwerkraftsystem und kann nur stehend verbaut werden.

Der ankommende Volumenstrom drückt die innenliegende Verschlusskugel nach oben und damit geführt zur Seite in den Abzweigkanal. Somit liegt im Durchflusskanal kein Widerstand an, der komplette Volumenstrom wird nicht gebremst.

Ebenso ist das Schrägsitz-Rückschlagventil ideal für den Einbau in Hebeanlagen geeignet, da durch den freien Durchflusskanal Abwässer mit oder ohne Fäkalien transportiert werden können.

Nach Pumpen- oder Durchflusstop fällt die Kugel nach unten in die Ausgangsstellung zurück und schließt das Ventil ab, so dass kein Rückfluss möglich ist.

Der Abzweigkanal verfügt über eine Revisionsöffnung, durch die eventuelle Inspektions- oder Reinigungsarbeiten durchgeführt werden können.

Ideal bei Abwässer mit oder ohne Fäkalien, z.B. bei Einsatz in Verbindung mit Fäkalienhebeanlage.

Bei Einsatz im Poolbereich sollte ein gleichmäßiger Volumenstrom ohne Lufteinschluss gewährleistet sein, da durch Druckschwankungen ein Klackern der Kugel entstehen kann.

PVC Schrägsitz Rückschlagventil Explosionsbild

Schrägsitz-Rückschlagventil - ausschließlich stehend verbaubar.

Die Kugel ist mit Silikonöl beschichtet. Dies unterstützt beim Zurückfallen der Kugel auf den O-Dichtring die zuverlässige Abdichtung.

 Nummer
 Bezeichnung  Material
 1
  Verschlusskappe  PVC-U
 2
  O-Ring  EPDM
 3
  Körper  PVC-U
 4
  Kugel  PVC-U
 5
  O-Ring  EPDM
 6
  Dichtblock  PVC-U
 7
  O-Ring  2fach EPDM
 8
  O-Ring  EPDM
 9
  Einlegemuffe  PVC-U
 10
  Überwurfmutter  PVC-U

Ersatzteile Schrägsitz Rückschlagventil HTC Serie AK0880

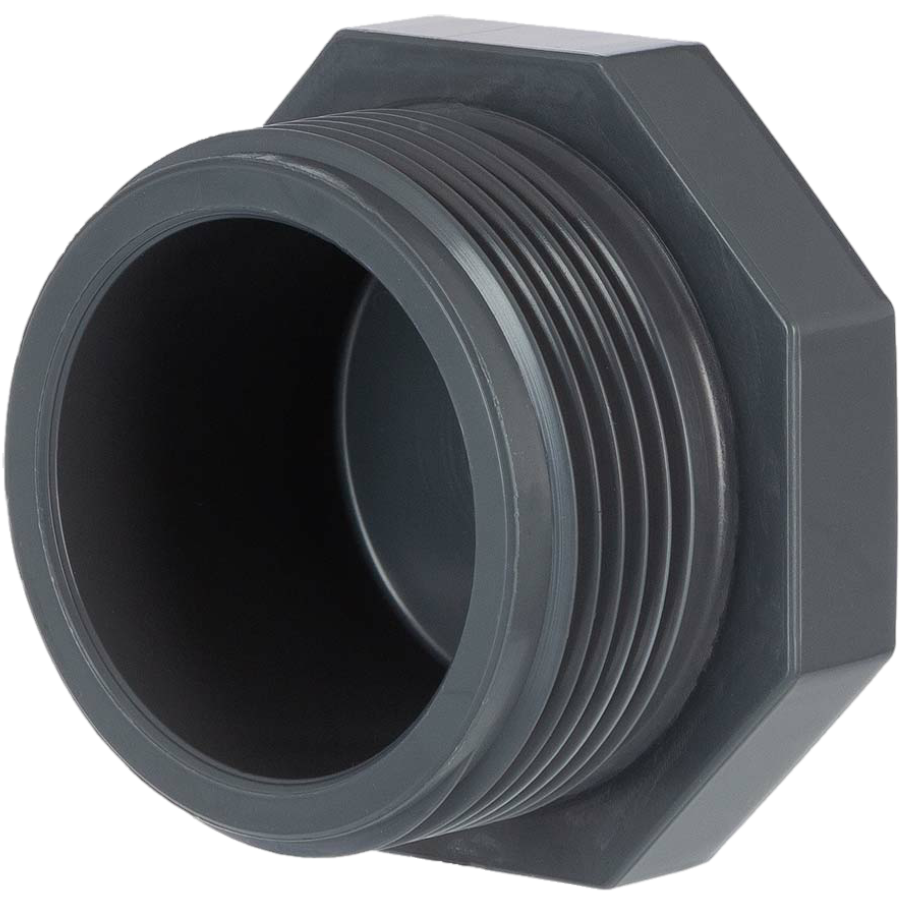

Ersatzteil für HTC Schrägsitz Rückschlagventil Verschlußkappe Teil 1

Verschlußkappe
Teil 1

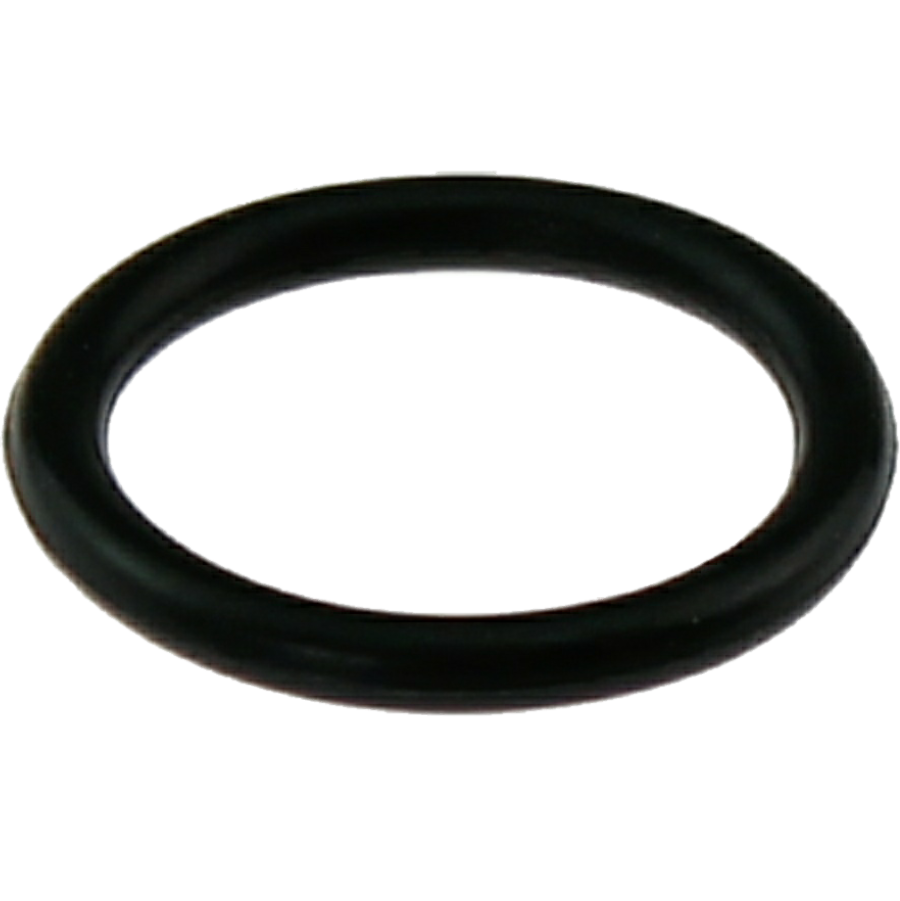

Ersatzteil für HTC Schrägsitz Rückschlagventil O-Ring Teil 2

O-Ring
Teil 2
AE0104 O-Ring

O-Ring
Teil 8
AE0100 Einlegeteil Klebemuffe

Einlegeteil Klebemuffe Teil 9
AE0102 Überwurfmutter

Überwurfmutter
Teil 10
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD    chemische Beständigkeit von Kunststoffen DE
