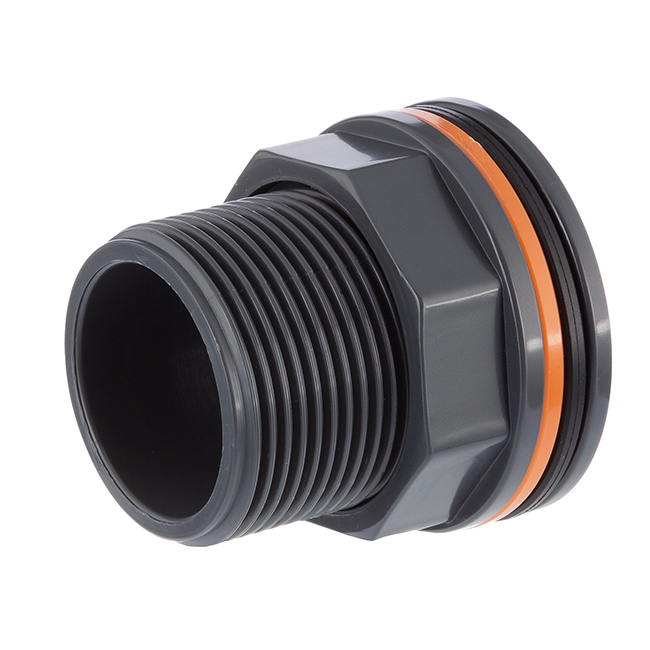

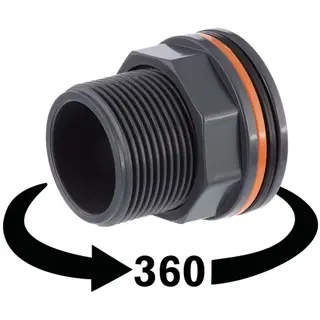

PVC-U Tankdurchführung Bodenablauf mit flachem Auslauf

Artikelnummer: AF0823
ab
13,95 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
von beiden Seiten kann ein Rohr mit dem jeweiligen A-Ø = d1 eingeklebt werden. Als flacher Ablauf gedacht, läuft das Wasser bis auf eine Höhe von ca. 2mm durch 2 bzw. 4 Löcher im Achtkant ab. Der Achtkant selbst hat die Höhe Z1.
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
C
D
d1
d3
S1
S2
Z1
Z2
Mind. Loch
Gewicht
Preis
Menge
AD839
25mm
19
5
52
25
1 1/4" (41,91mm)
50
50
13
0-28
42
119
13,95 €*
Stk:
AD841
40mm
26
6
59
40
2" (59,61mm)
78
69
13
0-29
60,5
242
18,93 €*
Stk:
AD842
50mm
31
6
61
50
2 1/4"
85
75
15
0-30
65,5
267
34,59 €*
Stk:

inkl. 19% USt. , zzgl. Versand

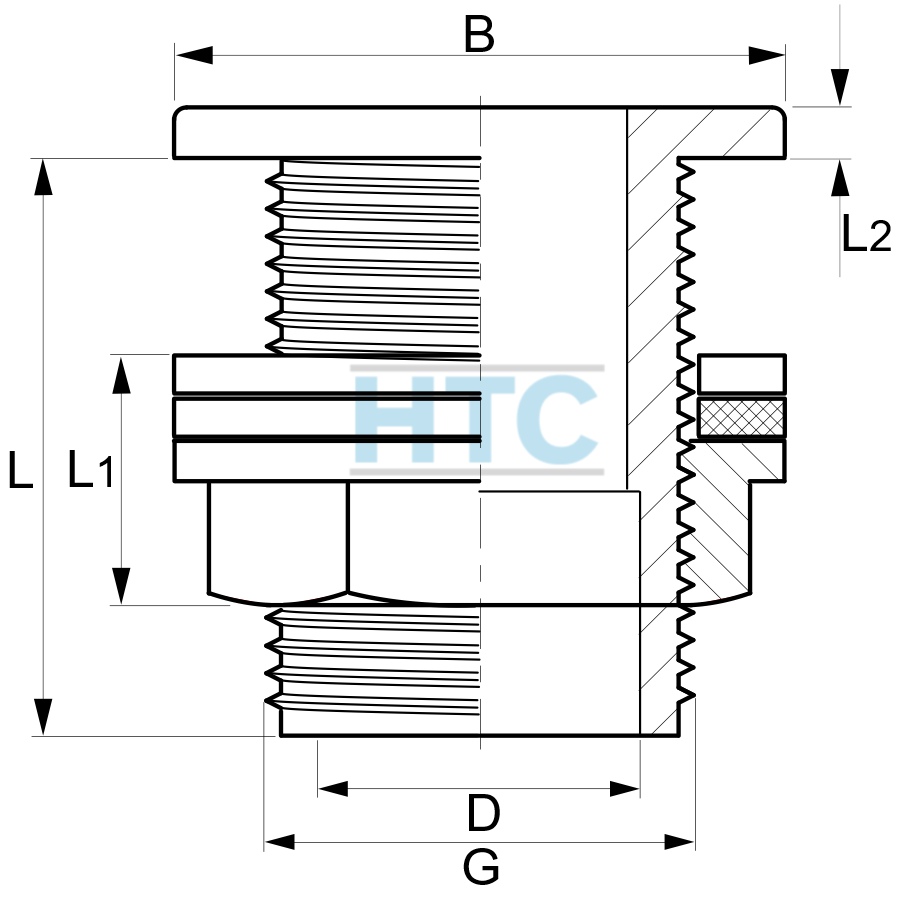

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Tankdurchführung mit flachem Auslauf

Anschluss:
Klebemuffe x Klebemuffe/Aussengewinde
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C
Material:
PVC-U
Farbe:
Grau
Dichtung:
inklusive Flachdichtung EPDM und Gleitring PP

Tipp: "mind. Loch" zeigt Ihnen die optimale Lochausschnittsgröße an. Verwenden Sie zur Abdichtungsunterstützung Sanitärsilikon o.ä.. Dadurch erhalten Sie außerdem eine feste Fixierung der Tankdurchführung an Ihrem Behälter und bei Demontage läßt sich das Silikon mit einem Messer leicht vom Behälter trennen.


DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
