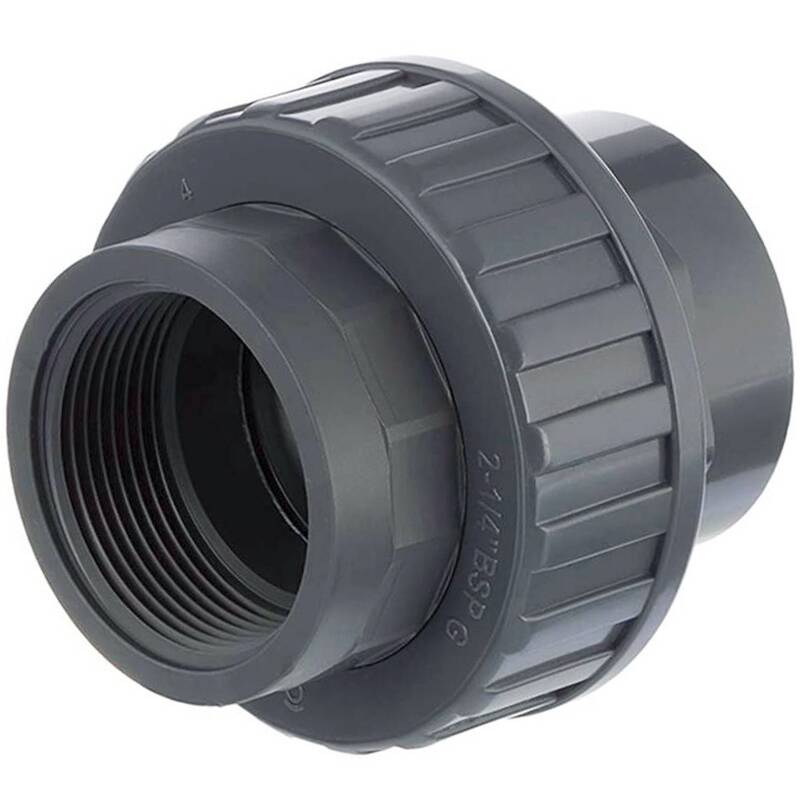

PVC-U Verschraubung 2fach Innengewinde

Artikelnummer: AF0603
Auswahl Steuerzone / Lieferland
ab
1,77 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar
   Varianten

Artikel-Nr.
Variante
B
DN
G
G1
L
L1
L2
Preis
Menge
AF0603.032.020
1/2"
43,5
13,5
1/2" (20,96mm)
1" (33,25mm)
55,5
18,5
15,5
1,77 €*
Stk.:
AF0603.040.025
3/4"
53
20
3/4" (26,44mm)
1 1/4" (41,91mm)
69
18
16
2,73 €*
Stk.:
AF0603.050.032
1"
60,5
25
1" (33,25mm)
1 1/2" (47,81mm)
78
20,5
17
3,81 €*
Stk.:
AF0603.063.040
1 1/4"
72
37
1 1/4" (41,91mm)
2" (59,61mm)
83
23
20
5,25 €*
Stk.:
AF0603.068.050
1 1/2"
85
42
1 1/2" (47,81mm)
2 1/4" (65,71mm)
82,5
22,5
20,2
6,32 €*
Stk.:
AF0603.081.063
2"
97
48
2" (59,61mm)
2 3/4" (81,50mm)
96,5
27
24
9,04 €*
Stk.:
AF0603.000.075
2 1/2"
120
2 1/2" (75,18mm)
110
34
26,11 €*
Stk.:
AF0603.090.090
3"
141
BSPT 3" (87,88mm)
112
42
29,16 €*
Stk.:
AF0603.000.110
4"
163
4" (113,03mm)
146,5
42
43,49 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verschraubung 2fach Innengewinde

Anschluss:
2fach Innengewinde
Gewinde:
BSP Rohrgewinde ISO 228-1, nicht selbstdichtend, Abdichtung mit Teflonband o.ä.
O-Ring:
NBR
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Verschraubung 2fach Innengewinde Detail 1

Entwicklung im Detail


Das Verschraubungsunterteil mit Aufnahme der Überwurfmutter ist mit einer Achteck-Schlüsselaufnahme ausgestattet. Ebenso das Einlegeteil mit einem Vieleck, da hier der Platzbedarf eingeschränkter ist.

So kann bei allen beiden Gewindeanschlüssen während des Schraubvorgangs der Gewindeanschluss fixiert werden und die Verbindung gelingt kinderleicht.
Verschraubung 2fach Innengewinde Detail 2

Ersatzteile Verschraubung AF0603

AF0600.SIG Basisteil Subject für Verschraubung Innengewinde

Ersatzteil Basisteil Innengewinde
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Innengewinde
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Deckel für Verschraubung Gewinde

Verschlusskappe
DOWNLOADRoHS Konformitätserklärung - HT CONNECT GmbH & Co. KG
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
