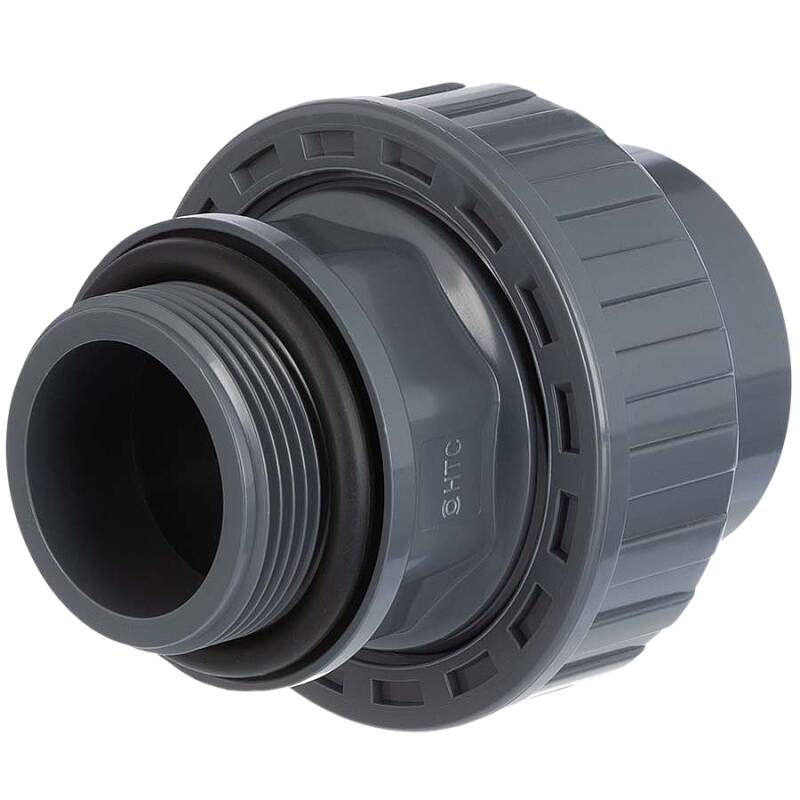

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring
1,19 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AF0608

Produktbild Artikel-Nr. Variante Preis Menge

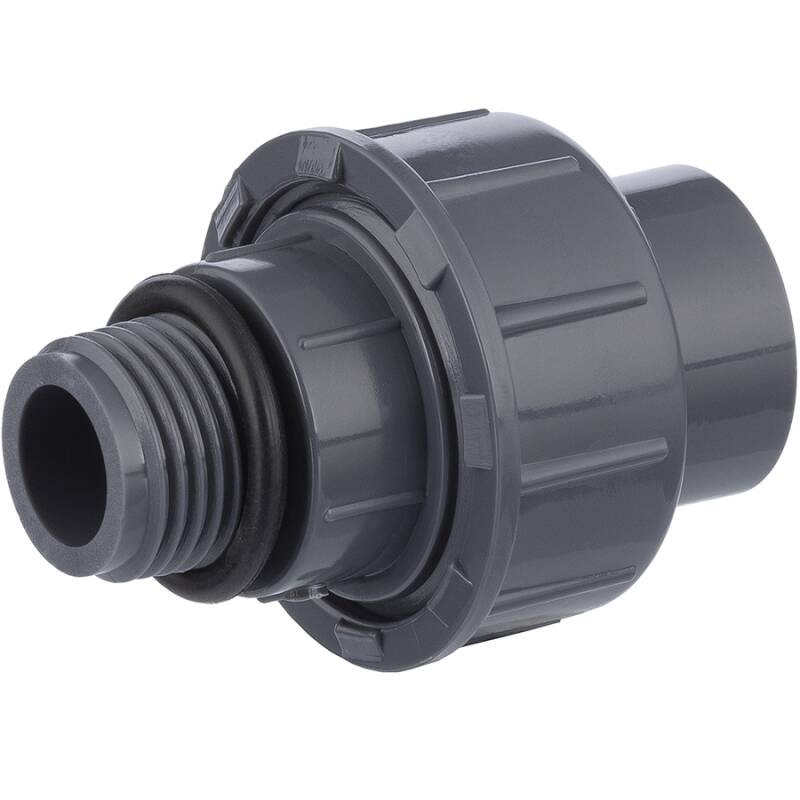

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 20mm x 1/2" AF0608.020.020 20mm x 1/2" 1,19 €*

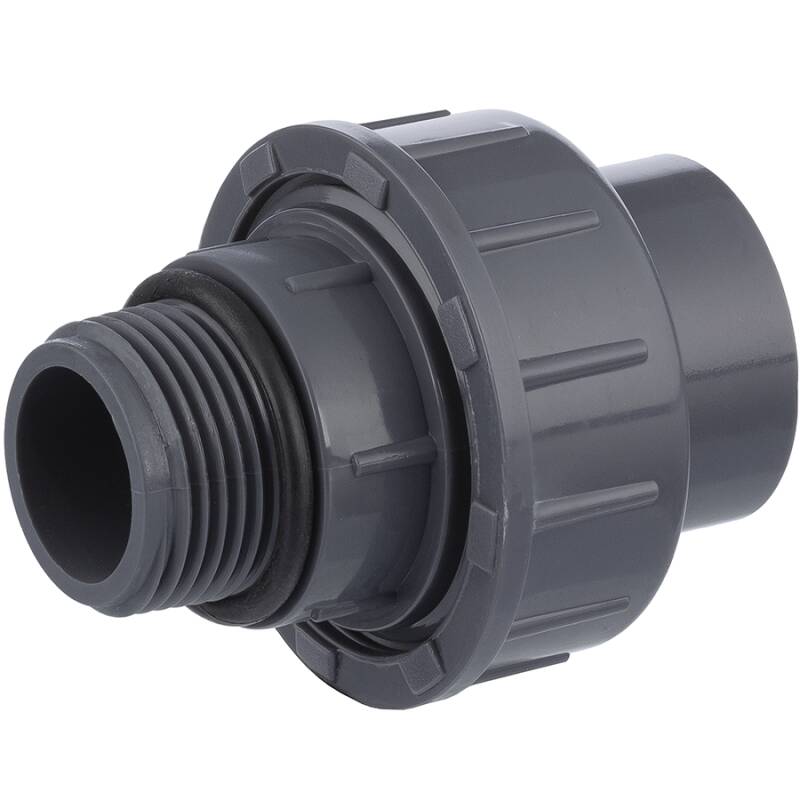

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 25mm x 3/4" AF0608.025.025 25mm x 3/4" 1,45 €*

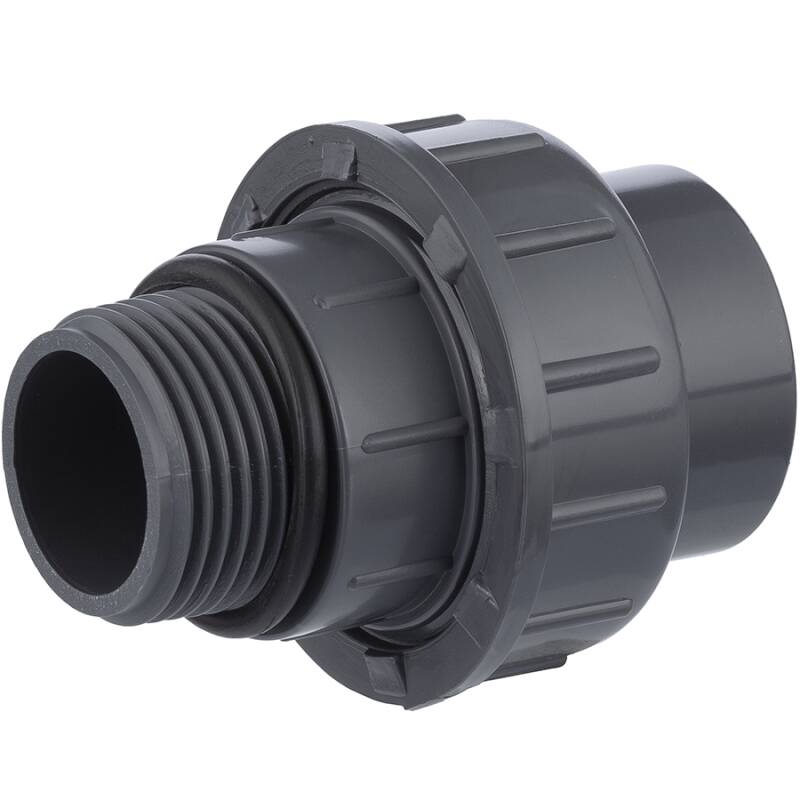

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 32mm x 1" AF0608.032.032 32mm x 1" 1,95 €*

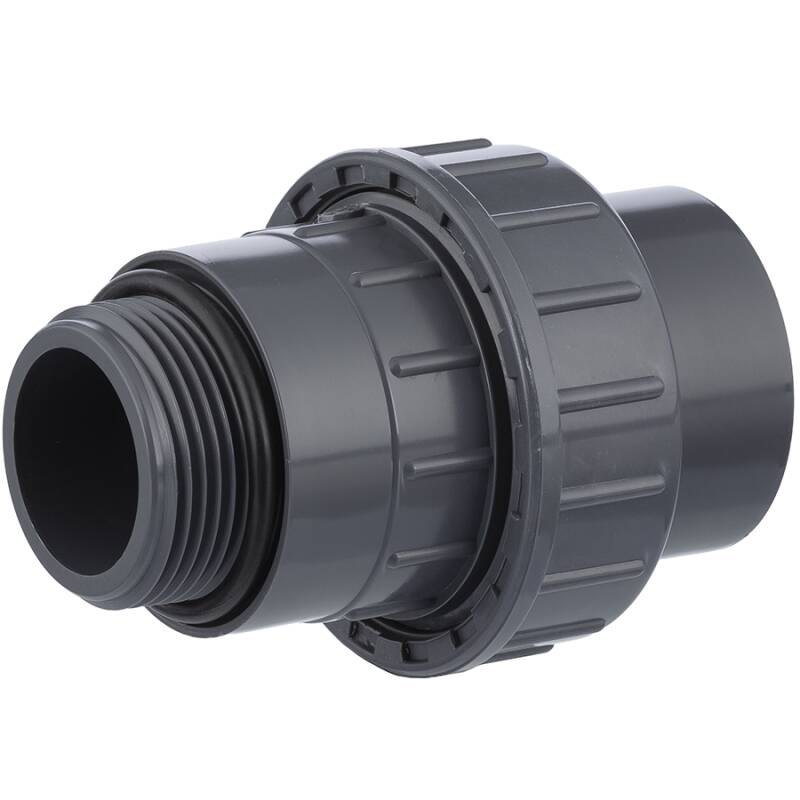

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 40mm x 1 1/4" AF0608.040.040 40mm x 1 1/4" 4,49 €*
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 50mm x 1 1/2" AF0608.050.050 50mm x 1 1/2" 5,00 €*
PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 50mm x 2" AF0608.050.063 50mm x 2" 5,46 €*

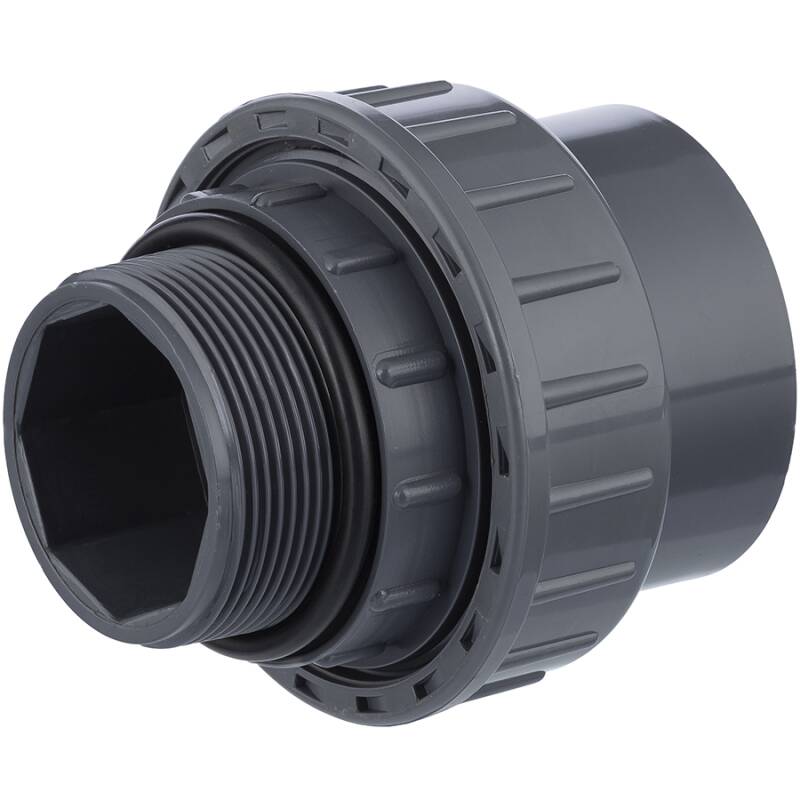

PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring 63mm x 2" AF0608.063.063 63mm x 2" 6,55 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Verschraubung, Klebemuffe x Aussengewinde mit O-Ring

Anschluss:
Klebemuffe x Aussengewinde
O-Ring:
EPDM teilversenkt
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 10 bar bei 20°C Medium Wasser
Material:
PVC-U
O-Ring Verschraubung/Aussengewinde:
EPDM
Innenausführung:
rund oder seckseckig je nach Typ
Farbe:
Grau
Einsatzbereich:
Pikto
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.

DOWNLOADRoHS Bestätigung HTC
DOWNLOAD RoHS Konformitätserklärung - Astore

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung, Klebemuffe x Aussengewinde mit O-Ring Dichtring

Die Verschraubung aus Hart-PVC besitzt eine einseitige Klebemuffe und ein einseitiges Aussengewinde mit O-Ring. Hiermit kann eine lösbare Verbindung zu einem Innengewinde hergestellt werden oder auch ein Anschluss von Innengewinde zu einem klebbarem PVC-U Rohrsystem. Die maximale Druckbelastung ist auf Grund des Gewindeanschlusses auf PN 10 bar bei 20°C Medium Wasser limitiert. Die PVC-U Verschraubung Klebemuffe x Aussengewinde mit O-Ring ist der ideale Anschlussfitting für eine Poolpumpe, Teichpumpe oder andere Pumpe. Auf Grund der Verscghraubung läßt sich die Pumpe leicht vom Rohrsystem trennen.
Der gängige Gewindetyp in der Sanitärbranche ist das BSP G Gewinde (
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

). Somit sind theoretisch alle PVC-U Gewindefittings mit Gewindefittings aus anderen Materialien wie Messing, Edelstahl oder Polypropylen (PP) kompatibel.
Gewinde dieses Typs sind
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

und benötigen ein geeignetes Gewindedichtmaterial wie z.B. Teflonband.
Damit Klarheit herrscht ...: das Kreuz mit dem Zoll - oder warum 1" eben keine 25,4mm sind
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
Verwenden Sie kein quellendes Dichtmaterial: abdichten und verbinden von Kunsstoffgewinden
