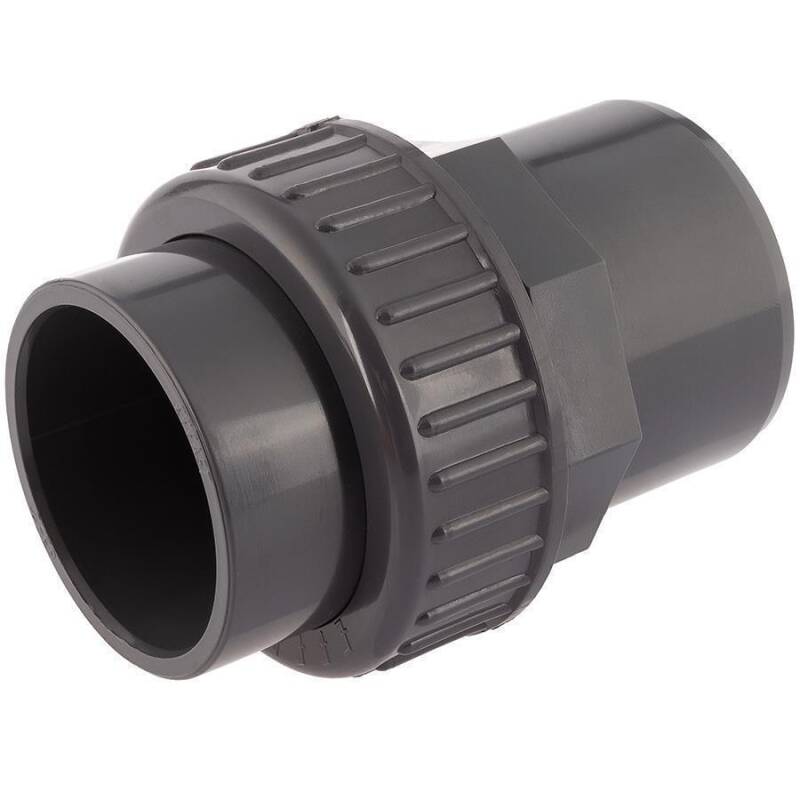

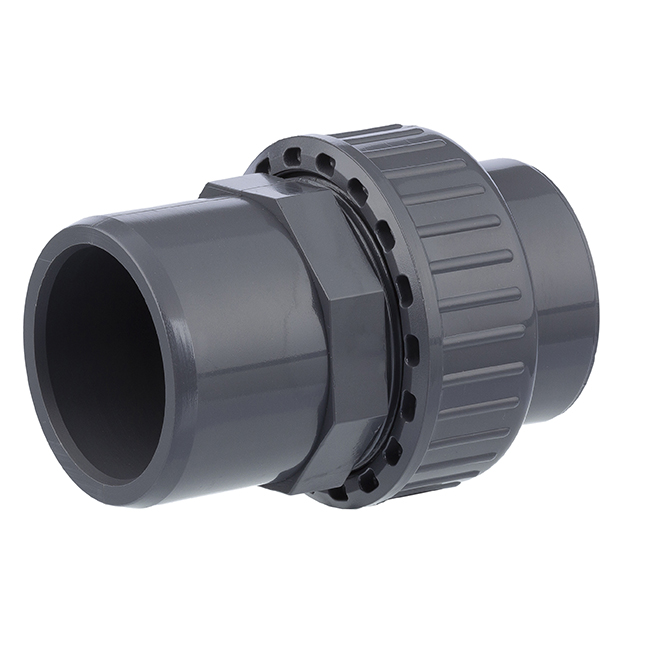

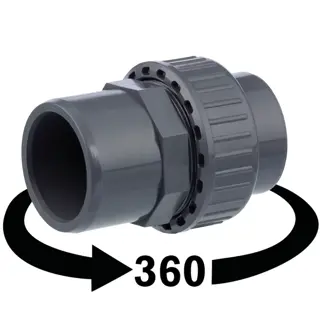

PVC-U Verschraubung Klebemuffe x Klebemuffe/-stutzen

Artikelnummer: AF0607
ab
2,30 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
  • Sofort verfügbar
Varianten

Artikel-Nr.
Variante
B
D
D1
G
L
L1
L2
L3
Preis
Menge
AF0607.020.025
20 x 20/25mm
44
20
25
1" (33,25mm)
67
16,5
16
19
2,30 €*
Stk.:
AF0607.025.032
25 x 25/32mm
53,5
25
32
1 1/4" (41,91mm)
74
20
18
21
2,88 €*
Stk.:
AF0607.032.040
32 x 32/40mm
60,5
32
40
1 1/2" (47,81mm)
81
22
23
25
3,46 €*
Stk.:
AF0607.040.050
40 x 40/50mm
75
40
50
2" (59,61mm)
96
28
28
31
5,56 €*
Stk.:
AF0607.050.063
50 x 50/63mm
81,5
50
63
2 1/4"
110,5
33
34
38
8,75 €*
Stk.:
AF0607.063.075
63 x 63/75mm
63
75
2 3/4"
12,26 €*
Stk.:

inkl. 19% USt. , zzgl. Versand

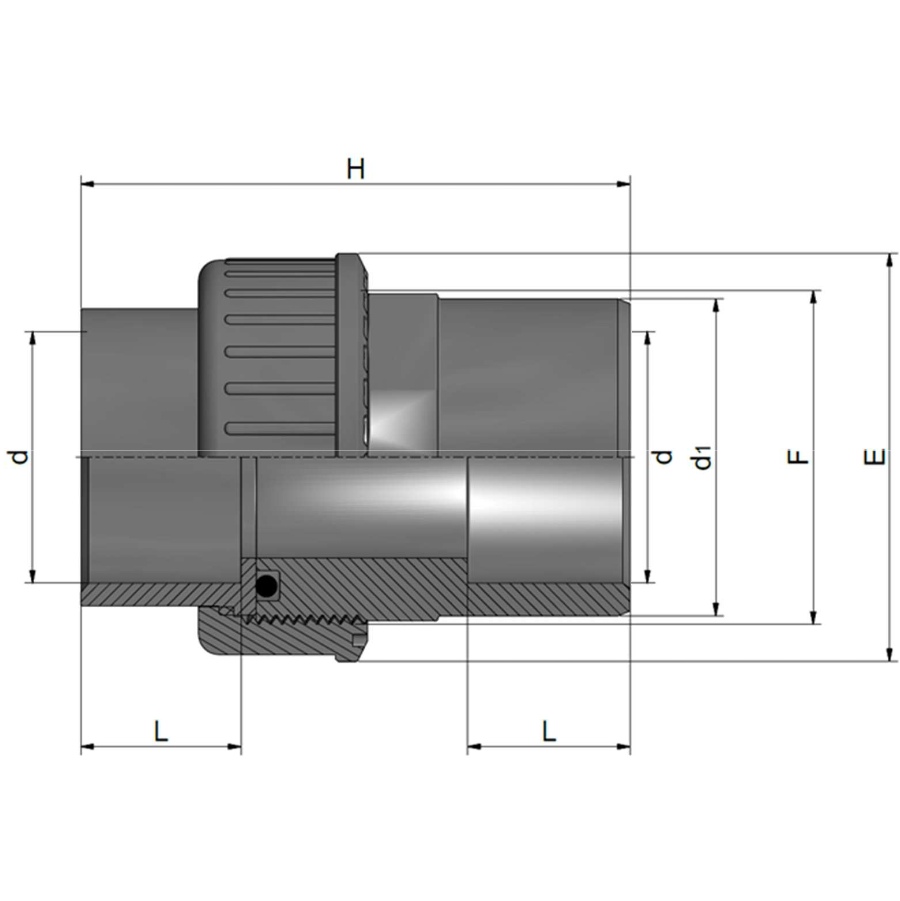

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Verschraubung, Klebemuffe x Klebemuffe/-stutzen

Anschluss:
Klebemuffe x Klebemuffe/-stutzen
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Material:
PVC-U
Farbe:
Grau
Dichtung O-Ring:
NBR, Farbe Schwarz
Einsatzbereich:


Wichtig: Das Gewinde der Überwurfmutter - außer es liegt ein Maß unter G vor - ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.


DOWNLOAD DVGW Zertifikat
DOWNLOAD KTW Zertifikat
DOWNLOAD RoHS Konformitätserklärung - Effast

DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
