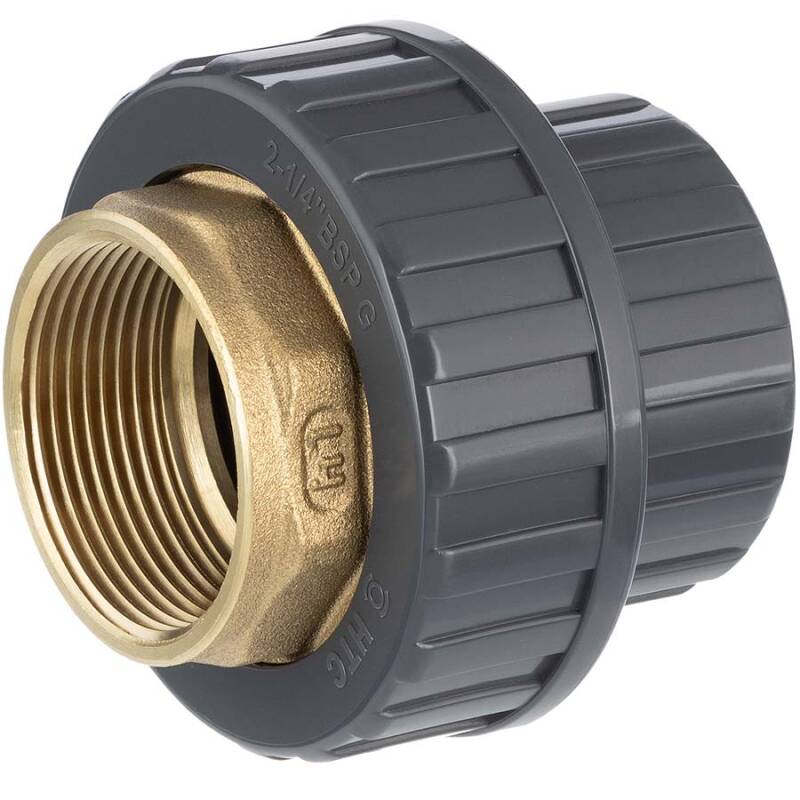

PVC-U Verschraubung Klebemuffe x Messing Innengewinde
0,29 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AF0610

Produktbild Artikel-Nr. Variante Preis Menge
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 20mm x 1/2" AF0610.020.020 20mm x 1/2" 3,57 €*
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 25mm x 3/4" AF0610.025.025 25mm x 3/4" 4,86 €*
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 32mm x 1" AF0610.032.032 32mm x 1" 7,35 €*
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 40mm x 1 1/4" AF0610.040.040 40mm x 1 1/4" 10,71 €*
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 50mm x 1 1/2" AF0610.050.050 50mm x 1 1/2" 12,91 €*
PVC-U Verschraubung Klebemuffe x Messing Innengewinde 63mm x 2" AF0610.063.063 63mm x 2" 21,49 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 20mm x 1/2" AF0610.EPD.020 Ersatzdichtung EPDM 0,29 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 25mm x 3/4" AF0610.EPD.025 Ersatzdichtung EPDM 0,42 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 32mm x 1" AF0610.EPD.032 Ersatzdichtung EPDM 0,52 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 40mm x 1 1/4" AF0610.EPD.040 Ersatzdichtung EPDM 0,57 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 50mm x 1 1/2" AF0610.EPD.050 Ersatzdichtung EPDM 0,71 €*
PVC-U Verschraubung Ersatzdichtung EPDM für 63mm x 2" AF0610.EPD.063 Ersatzdichtung EPDM 1,05 €*
PVC-U Verschraubung Ersatzdichtung FPM für 20mm x 1/2" AF0610.FPM.020 Ersatzdichtung FPM 1,00 €*
PVC-U Verschraubung Ersatzdichtung FPM für 25mm x 3/4" AF0610.FPM.025 Ersatzdichtung FPM 2,00 €*
PVC-U Verschraubung Ersatzdichtung FPM für 32mm x 1" AF0610.FPM.032 Ersatzdichtung FPM 2,14 €*
PVC-U Verschraubung Ersatzdichtung FPM für 40mm x 1 1/4" AF0610.FPM.040 Ersatzdichtung FPM 2,52 €*
PVC-U Verschraubung Ersatzdichtung FPM für 50mm x 1 1/2" AF0610.FPM.050 Ersatzdichtung FPM 2,78 €*
PVC-U Verschraubung Ersatzdichtung FPM für 63mm x 2" AF0610.FPM.063 Ersatzdichtung FPM 3,46 €*

inkl. 19% USt., zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Übergangs-/Verschraubung auf Messing Innengewinde

Die Verbindung zwischen den Welten.

Professionelle, passgenaue, trennbare Anbindung von PVC-U auf Messing.
Anschluss:
Klebemuffe x Messing Innengewinde incl. innenliegend O-Ring
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

ISO 228-1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
Drucktest:
Drucktest nach ISO 9393-2:2005(E) Testdruck 1,5 x PN 16
Gewinde Verschraubung:
BSP G-Gewinde, nutzbar mit identischem BSP (Zoll) - Gegengewinde
Material:
PVC-U, Einlegeteil Messing
Farbe:
Grau, Einlegeteil Messing
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
DOWNLOADRoHS Bestätigung HTC
DOWNLOADREACH Zusatz Messing HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

PVC-U Verschraubung Klebemuffe x Messing Einlegeteil Innengewinde

Die PVC-U Übergangsverschraubung von PVC-U auf Messing Innengewinde zur Anbindung auf Messingaussengewinde. Die Überwurfmutter sowie das Gegenstück mit Klebemuffe sind aus PVC-U gefertigt, Das Einlegeteil mit Innengewinde ist aus Messing gefertigt. Das Edelstahlgewinde ermöglicht eine Verbindung zu Metallgewinde. Die Verschraubung dichtet mit einem teilversenktem EPDM-O-Ring ab.
Der Leistungsunterschied: Das Messinggewinde ist nicht in PVC-U gegossen, sondern das Einlegeteil ist komplett aus Messing. Hierdurch kann die Abdichtung ohne Einschränkungen z.B. mit Hanf erfolgen, da eine Dehnung keinerlei negativen Auswirkungen auf den umschließenden PVC-U Körper hat.
Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.
Messing-Verschraubung Innengewinde auf PVC-U Klebemuffe sind nicht für Salzwasser oder Chlor geeignet. Hierfür bieten wir Ihnen in unserem Webshop PVC-Welt.de die Verschraubung mit Edelstahl V4A Einlegeteil an.
Metallgewinde können ebenso wie Kunststofffittings mit PTFE (Teflon)-Gewindedichtband oder Gewinde Dichtfaden abgedichtet werden, entgegen den Kunststofffittings aber ebenso mit quellendem Dichtmaterial Hanf oder Flachs in Kombination mit Gewindedichtpaste.
Teflonband, Dichtfaden, Hanf und Dichtpaste: Gewindedichtmaterial
