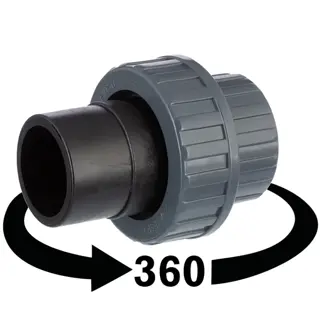

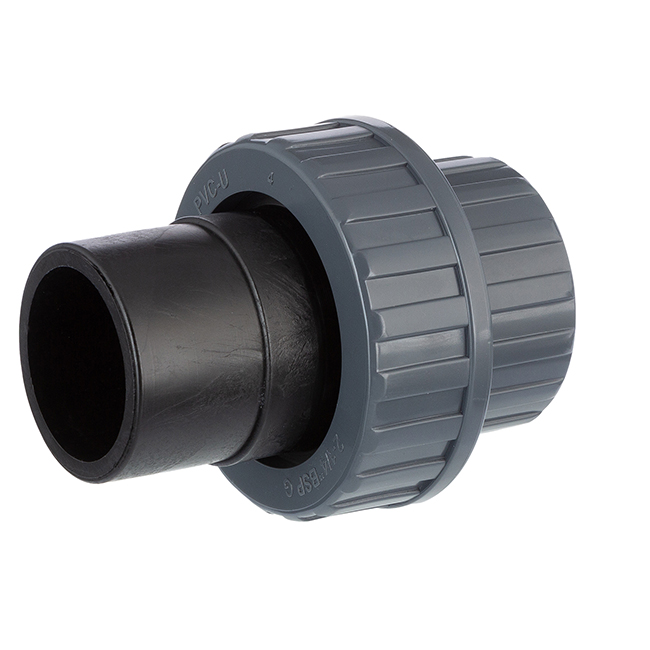

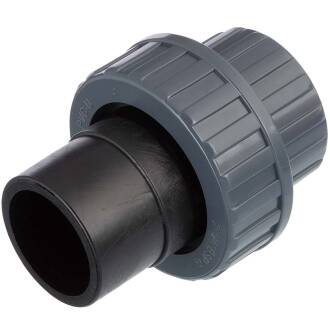

PVC-U Verschraubung, Klebemuffe x PE100 Schweißstutzen

Artikelnummer: AF0616
Auswahl Steuerzone / Lieferland
ab
5,59 €
inkl. 19% USt. , zzgl. Versand
  • Sofort verfügbar
Datenblatt als PDF
Gewindekennung Zoll
  • Sofort verfügbar

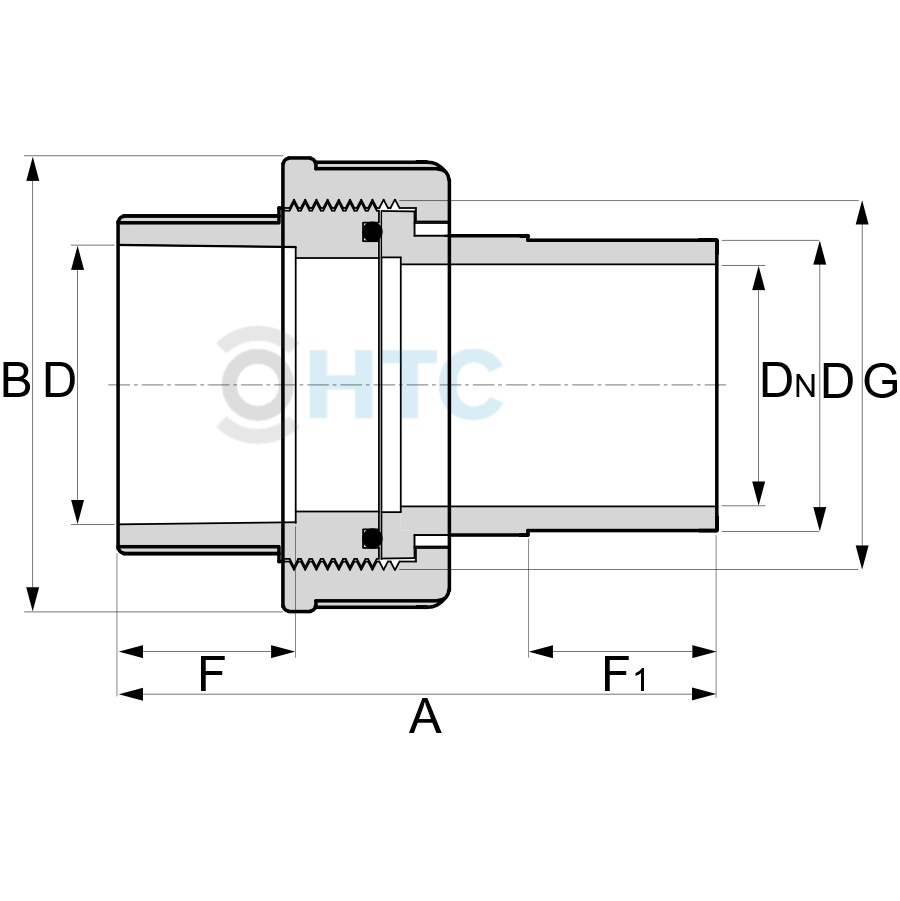

   Varianten

Artikel-Nr.
Variante
A
B
D
DN
F
F1
G
Preis
Menge
AF0616.020.020
20 x 20mm
64,5
43,5
20
13,5
19,5
17
1" (33,25mm)
5,59 €*
Stk:
AF0616.025.025
25 x 25mm
81
53
25
18,5
19,5
19,5
1 1/4" (41,91mm)
6,51 €*
Stk:
AF0616.032.032
32 x 32mm
83
60,5
32
25
22
22
1" (33,25mm)
8,94 €*
Stk:
AF0616.040.040
40 x 40mm
97
72
40
32
31
26
2" (59,61mm)
10,52 €*
Stk:
AF0616.050.050
50 x 50mm
106
81
50
39,5
32
30
2 1/4" (65,71mm)
17,75 €*
Stk:
AF0616.063.063
63 x 63mm
129
98
63
49
38
38
2 3/4" (81,53mm)
19,86 €*
Stk:
AF0616.075.075
75 x 75mm
134,5
119
75
59
45
43
3 1/2" (100,33mm)
49,00 €*
Stk:
AF0616.090.090
90 x 90mm
160
136
90
72,5
51
51
4" (113,03mm)
58,08 €*
AF0616.110.110
110 x 110mm
181
160
110
90
60,5
59,5
5" (138,43mm)
87,61 €*

inkl. 19% USt. , zzgl. Versand

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Sie gelten nicht als zugesicherte Eigenschaften oder als Beschaffenheits- oder Haltbarkeitsgarantien. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

   Beschreibung

PVC-U Verschraubung, Klebemuffe x Schweißstutzen PE100

Anschluss:
Klebemuffe x Schweißstutzen PE100
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (PN):
max. 16 bar bei 20°C Medium Wasser
Dichtung O-Ring:
NBR
Material:
PVC-U - Einlegeschweißstutzen PE100
Farbe:
Grau, Stutzen: Schwarz

Ersatzteile Verschraubung AF0616

AF0600.SKM Basisteil Subject für Verschraubung

Ersatzteil Basisteil
AF0600.COA Überwurfmutter für Verschraubung

Ersatzteil Überwurfmutter
AF0600.EKM Einlegeteil Klebemuffe für Verschraubung

Einlegeteil Klebemuffe
AF0600.NBR O-Ring NBR für Verschraubung

O-Ring NBR
AF0600.EPDM O-Ring NBR für Verschraubung

O-Ring EPDM
AF0600.FPM O-Ring FPM für Verschraubung

O-Ring FPM (Viton)
Schweißstutzen für Verschraubung HTC

PE100 Schweißstutzen
Deckel für Verschraubung Gewinde

Verschlusskappe
Einlegeteil Messing Aussengewinde

Einlegeteil ME Aussengewinde
Einlegeteil Messing Innengewinde

Einlegeteil ME Innengewinde
Einlegeteil Edelstahl Aussengewinde

Einlegeteil V4A Aussengewinde
Einlegeteil Edelstahl Innengewinde

Einlegeteil V4A Innengewinde
DOWNLOADRoHS Bestätigung HTC
DOWNLOAD Kleben von PVC-U Rohren und -Fittings
DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOAD abdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings
