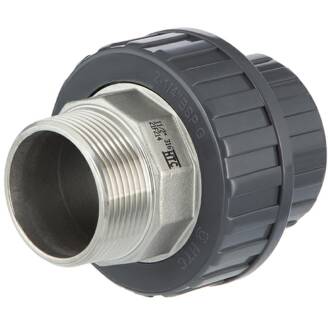

PVC-U Verschraubung Klebemuffe x V4A Aussengewinde
0,29 €

inkl. 19% USt., zzgl. Versand

Artikelnummer: AF0612

Ausführung hier auswählen

Industrie
Artikel-Nr. Variante Preis Menge
AF0612.020.020 20mm x 1/2" 7,09 €*
AF0612.025.025 25mm x 3/4" 9,10 €*
AF0612.032.032 32mm x 1" 14,48 €*
AF0612.040.040 40mm x 1 1/4" 17,48 €*
AF0612.050.050 50mm x 1 1/2" 18,65 €*
AF0612.063.063 63mm x 2" 30,20 €*
AF0612.075.075 75mm x 2 1/2" 46,91 €*
AF0612.EPD.020 Ersatzdichtung EPDM 0,29 €*
AF0612.EPD.025 Ersatzdichtung EPDM 0,42 €*
AF0612.EPD.032 Ersatzdichtung EPDM 0,52 €*
AF0612.EPD.040 Ersatzdichtung EPDM 0,57 €*
AF0612.EPD.050 Ersatzdichtung EPDM 0,71 €*
AF0612.EPD.063 Ersatzdichtung EPDM 1,05 €*
AF0612.EPD.075 Ersatzdichtung EPDM 1,67 €*
AF0612.FPM.020 Ersatzdichtung FPM 1,00 €*
AF0612.FPM.025 Ersatzdichtung FPM 2,00 €*
AF0612.FPM.032 Ersatzdichtung FPM 2,14 €*
AF0612.FPM.040 Ersatzdichtung FPM 2,52 €*
AF0612.FPM.050 Ersatzdichtung FPM 2,78 €*
AF0612.FPM.063 Ersatzdichtung FPM 3,46 €*
AF0612.FPM.075 Ersatzdichtung FPM 4,14 €*

inkl. 19% USt., zzgl. Versand

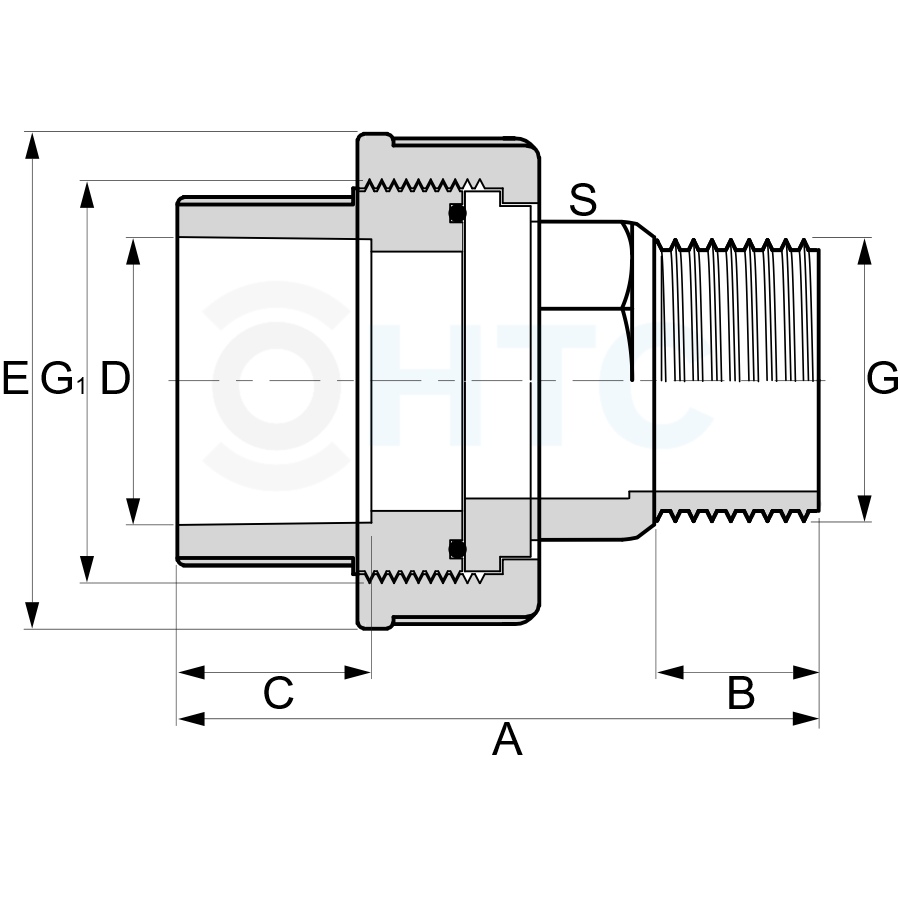

Alle Maßangaben in Millimeter, Gewichtsangaben in Gramm. Für die fotografische Darstellung verwenden wir eine Artikelgröße sowie Studiolicht. Die Abbildungen, technischen Daten, Maße und Ausführungen sind unverbindlich. Wir behalten uns jederzeit Änderung ohne Ankündigung vor. Die Nutzmaße sind definiert bzw. verstärkt dargestellt bzw. ergeben sich aus der Artikelbezeichnung. Weitere Maße dienen ausschließlich der Darstellungsunterstützung. Bei Zweckentfremdung bitten wir dies zu beachten.

Beschreibung

PVC-U Übergangs-/Verschraubung auf V4A Edelstahl Aussengewinde

Die Verbindung zwischen den Welten.

Professionelle, passgenaue, trennbare Anbindung von PVC-U auf V4A Edelstahl.
Anschluss:
Klebemuffe x V4A Edelstahl Aussengewinde incl. innenliegend O-Ring
Gewinde:
BSP
Rohrgewinde

Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet wird heute als British Standard Thread (BSP) auf dem europäischem Festland angewendet.

Sir Joseph Whitworth führte es 1841 als ersten genormtes Gewinde in der Welt ein.

ISO 228-1,
nicht selbstdichtend

Ein nicht selbstdichtendes Gewinde besteht meist durch ein paralleles Innengewinde und ein konisches Aussengewinde. Man benötigt Teflonband oder Dichtfaden für Kunststoff bzw. Teflonband, Dichtfaden oder Hanf für Metallgewinde zum Abdichten.

, Abdichtung mit Teflonband o.ä.
O-Ring:
EPDM
Temperatur:
bis 45°C konstant, kurzzeitig 60°C
Arbeitsdruck (
PN
Pressure Nominal, englisch für Nenndruck, der Druck (in bar), für den genormte Rohrleitungsteile ausgelegt sind
):
max. 16 bar bei 20°C Medium Wasser
Drucktest:
Drucktest nach ISO 9393-2:2005(E) Testdruck 1,5 x PN 16
Gewinde Verschraubung:
BSP G-Gewinde, nutzbar mit identischem BSP (Zoll) - Gegengewinde
Material:
PVC-U, Einlegeteil V4A Edelstahl
Farbe:
Grau, Einlegeteil Edelstahl
Einsatzbereich:
Pikto
Qualität Legende:
HTC-Indrustrie Qualitätslogo
Industriequalität: Druckleitungen für hochwertige Bewässerungssysteme, Marine, Chemie- und Textilindustrie.
Wichtig: Das Gewinde der Überwurfmutter ist nicht mit anderen Gewindefittings kombinierbar und ausschließlich für diese Verschraubung vorgesehen. Dieses Gewinde ist nicht genormt und weicht von Hersteller zu Hersteller ab.
DOWNLOADRoHS Bestätigung HTC

DOWNLOAD die Gewindekennung - oder warum 1" eben keine 25,4mm sind
DOWNLOADabdichten und verbinden von Kunststoffgewinden
DOWNLOAD chemische Beständigkeit von Kunststoffen
DOWNLOAD äußere Merkmale von Spritzgussfittings

Edelstahl (nach EN 10020) ist eine Bezeichnung für legierte oder unlegierte Stähle mit besonderem Reinheitsgrad. Stähle, deren Schwefel- und Phosphorgehalt (sogenannte Eisenbegleiter) 0,025% nicht überschreitet.
Die Legierung 316 ist eine Standard Stahlsorte mit Molybdän. Das Molybdän verleiht der Legierung 316 eine bessere Korrosionsbeständigkeit als 304, insbesondere eine höhere Beständigkeit gegen Lochfraß und Spaltkorrosion in chloridhaltigen Medien. Die austenitische Struktur verleiht dieser Legierung einen hohen Grad an Zähigkeit, selbst bei Tiefsttemperaturen, hohe Kriechfestigkeit, Zeitstandfestigkeit und Zugefestigkeit bei erhöhten Temperaturen. Die Legierung ist umgangssprachlich bekannt als V4A Edelstahl.

Edelstahl AISI 316 | Werkstoff 1.4401 (X5CrNiMo17-12-2) (V4A) Anwendung: Laut DVGW-Arbeitsblatt W541 (Grundlage für die Anforderung an Rohre aus nichtrostenden Stählen für die Trinkwasser-Hausinstallation) wird der Stahlwerkstoff 1.4401 am häufigsten eingesetzt.

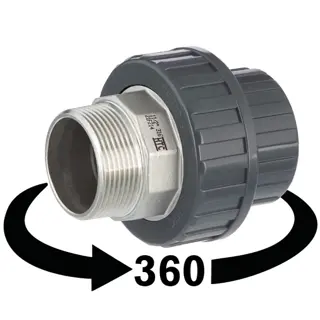

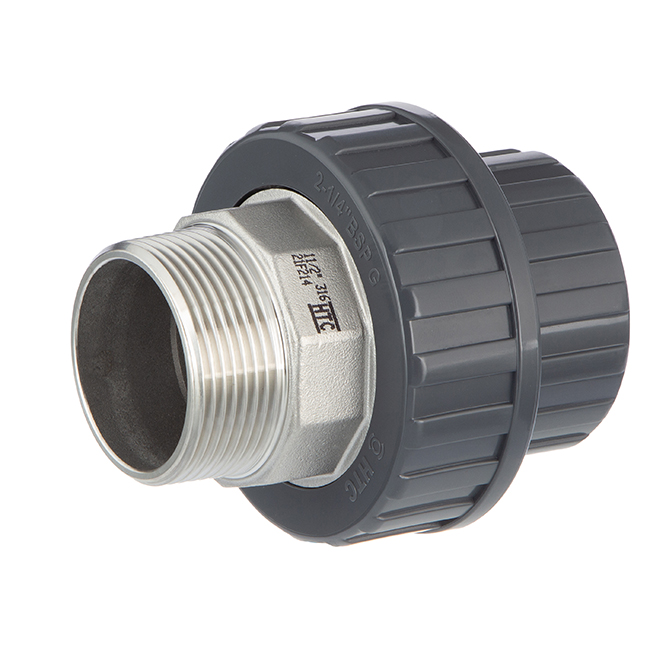

PVC-U Verschraubung Klebemuffe x Edelstahl V4A Einlegeteil Aussengewinde

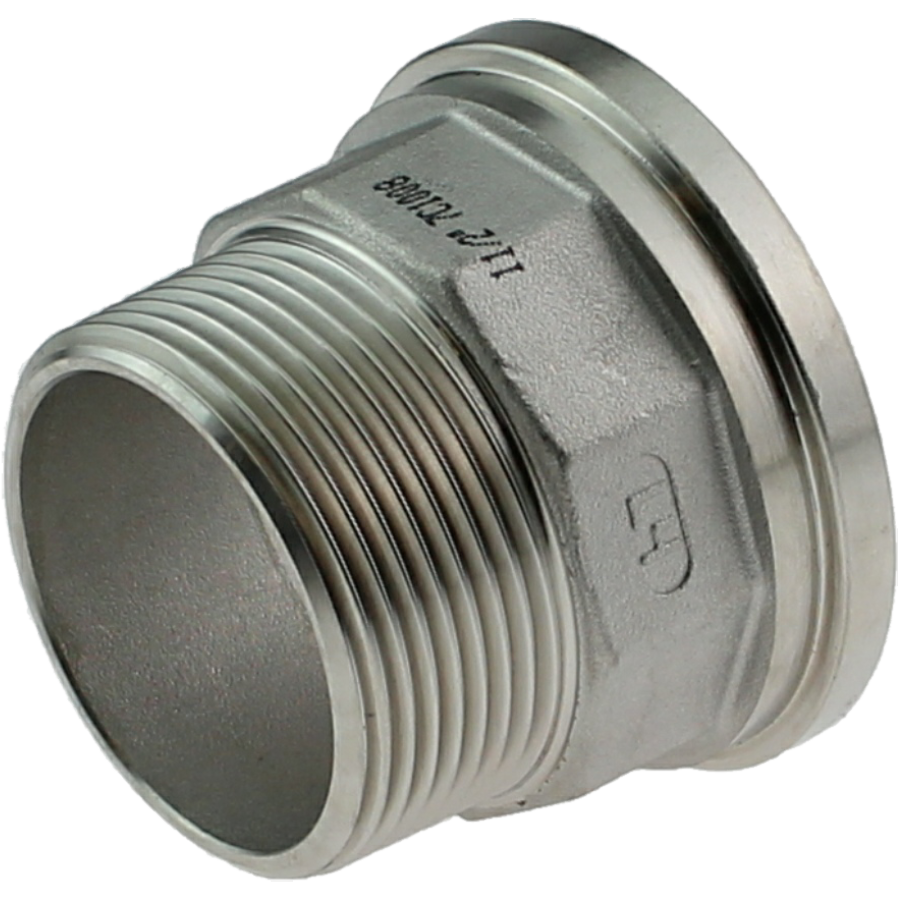

Die PVC-U Übergangsverschraubung von PVC-U auf Edelstahl V4A Aussengewinde zur Anbindung auf Metallrohr. Die Überwurfmutter sowie das Gegenstück mit Klebemuffe sind aus PVC-U gefertigt, Das Einlegeteil mit Aussengewinde ist aus Edelstahl V4A gefertigt. Das Edelstahlgewinde ermöglicht eine Verbindung zu Metallgewinde. Die Verschraubung dichtet mit einem teilversenktem EPDM-O-Ring ab.
Der Leistungsunterschied: Das Gewinde der Überwurfmutter ist ein Zollgewinde und ist kompatibel zu anderen Gewindefittings mit einem BSP
Whitworth
Das Whitworth-Gewinde, auch als Zoll-Gewinde bezeichnet, wird auf dem europäischen Festland als British Standard Thread (BSP) bezeichnet.
-Gewinde. Wird die Verschraubung mit einem O-Ring aus FPM (Viton) ausgestattet, ist die Verschraubung auch zum Transport von Ölen geeignet.
VA Edelstahl-Verschraubung Aussengewinde auf PVC-U Klebemuffe 50mm x 1 1/2 Zoll oder auch 6/4 Zoll sowie 63mm x 2 Zoll oder 75mm x 2 1/2 Zoll sind drei Größen, welche vorallem im Poolbau eingesetzt werden. Diese Übergangsverschraubungen sind speziell für Edelstahl Bauteile im Pool zum Übergang von PVC-U Rohrleitungen auf Anschlüsse wie z.B. V4A Wärmetauscher unerläßlich.
Die Übergangsverschraubungsvariante 20mm x 1/2 Zoll, 25mm x 3/4 Zoll oder auch 0,75 Zoll sowie 32mm x 1" sind ideale wiedertrennbare Übergänge bzw. Verschraubungen auf Edelstahlbauteile im Anlagenbau oder andere Bereiche der Industrie.
